В ыбор конструктивной схемы кровли.

1. 2 слоя линокрома

2. защитный настил толщиной 1,6 см

3. рабочий настил толщиной 3,2 см

4. прогоны

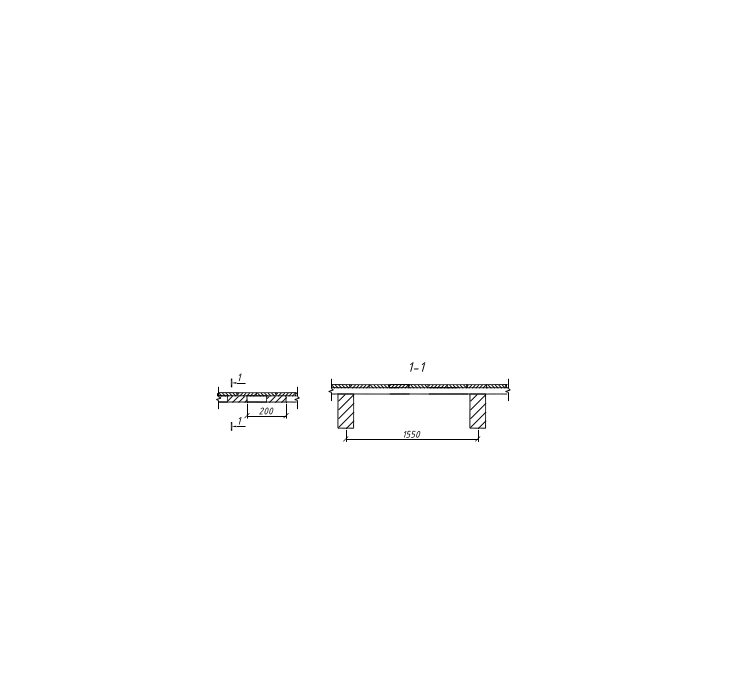

Конструктивная схема кровли

Рабочий настил из досок шириной 10 см с зазором 10 см.

Сбор нагрузок на несущие конструкции кровли.

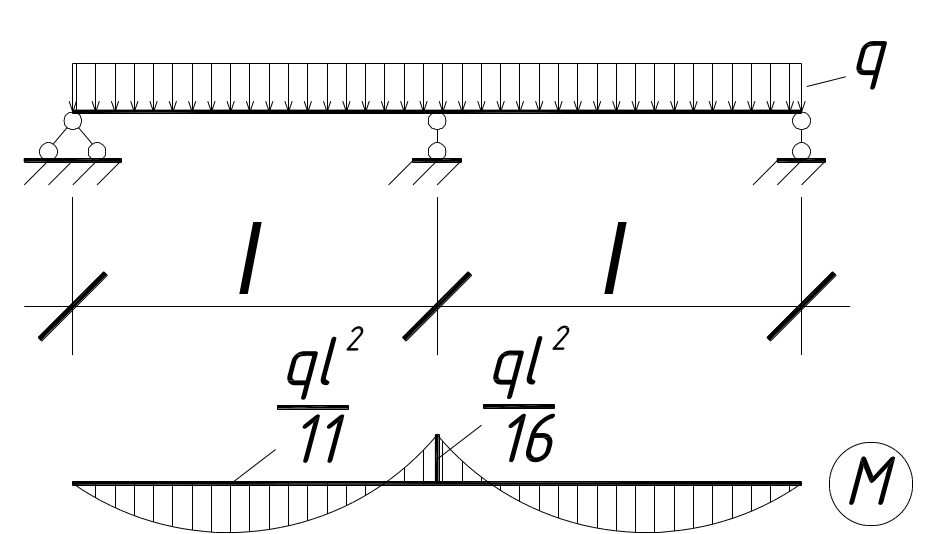

Схема для расчета двойного перекрестного настила

Определяем число досок в полосе расчетной ширины 1м:

N_досок = 1000/200 = 5 досок

Число сосредоточенных грузов на расчетной ширине: N_гр = 100/50 = 2

Нормативная нагрузка от веса кровельного покрытия. Таблица №1

Наименование	Нагрузка, кгс/м
Рубероидная кровля(3 слоя) Защитный настил из досок δ1 = 19 мм Рабочий настил из досок δ2 = 32 мм ИТОГО	7 9,5 8 24,5

Сбор нагрузок:

Норматив. нагр. от веса кровельного покрытия:

кгс/м Где 500 кг/м³ – плотность древесины сосны.

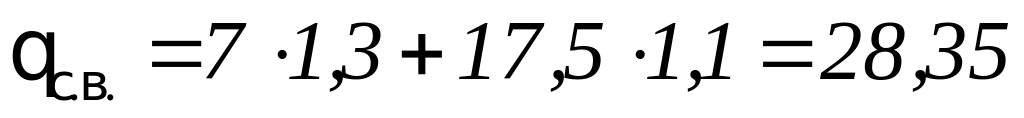

Расчетная нагрузка от веса кровельного покрытия.

кгс/м где 1,3;1,1- коэф. надежн. по нагр.

Расчетное значение снеговой нагрузки для II снегового района (из СНиП):S₀ = 120 кгс/м

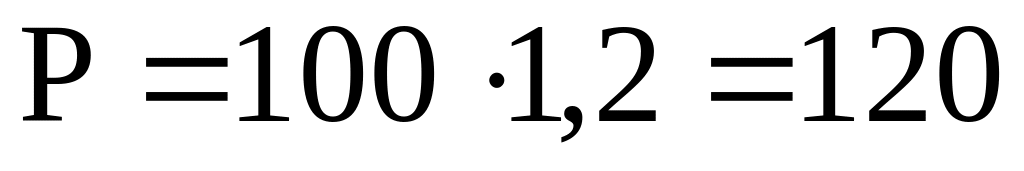

Нагрузка от людей с инструментами. кгс

Расчет на прочность (собственный вес и снег):

q = q_s + q_св= 120+ 28,35= 140,35 кгс/м

М = q*L² / 11 = 140,35*1.55² / 11 = 30,65 кгсм = 3065 кгссм

W = b*h² / 6 = 50*3,2² / 6 = 85.33 см³

 = М / W = 3065 / 85,33 = 35 кгс/см² < 130 кгс/см²

Δ=(130-35)*100/130=73 % > 5%

Расчет на прочность (собственный вес и вес людей с инструментом):

М = 0,07*q_св*L² + 0.21*P*L = 0,07*28,35*1,55²+ 0.21*120*1.55= 43,82 кгсм = 4382 кгссм

 = M / W = 4382 / 85.33 = 51 кгс/см² > 130 кгс/см²

Δ=(130-51)*100/130=60 % > 5%

Расчет на прогиб (на нормативное значение собственного веса и снеговой нагрузки):

q^н = 24,5 +120*0.7= 108 кгс/м = 1.08 кгс/см

I = b*h³ / 12 = 5*10*3.2³ / 12 = 136.53 см⁴

f / l = (2.13 / 384)*(q^н L³ / EI) = (2.13 /384)(1.08  155³ / 10⁵  136.53) =0.0024 < 1 / 150=0.0067

6. Привести расчетные формулы и законструировать деревянную колонну цельного сечения высотой 8 м и размером поперечного сечения 250х495 мм в плоскости из плоскости рамы.

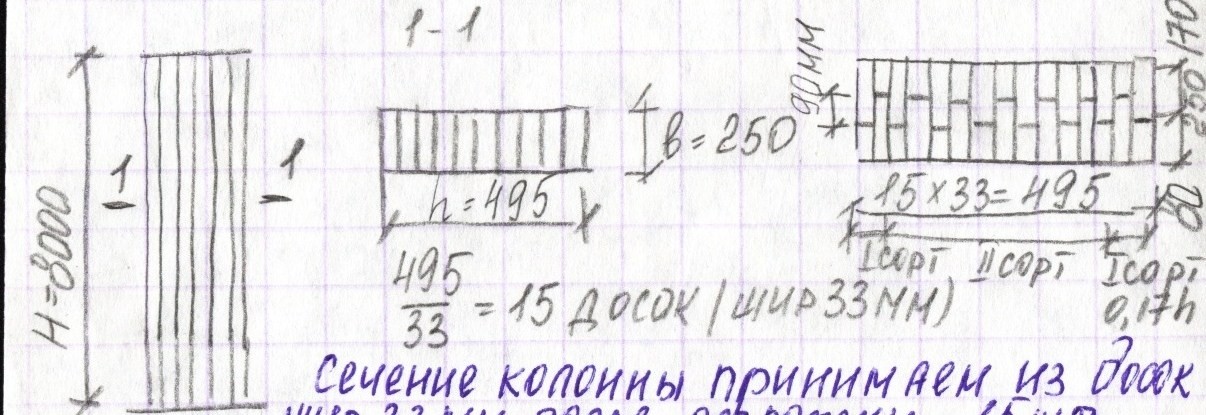

Сечение колонны принимаем из досок шириной 33 мм после острожки – 15 шт. По ширине сечение колонны состоит из 2 досок шириной 170 мм после острожки (с учетом допусков) и 80мм. При склеивание возмо рациональное использование досок различного сорта. Т.к. деревянные колонны в конструктивном отношении работают как сжато-изогнутые стержни, то по высоте сечения древесина должна быть не менее 2 сорта. Т.к. max длина пиломатериалов равна 6,5 м, а высота колонны 8 м, то доски по длине наращиваются с помощью соединения «зубчатый шип» на клею. Сечение по высоте состоит из 2 досок длиной 6,5 и 1,5 м в одном направлении и 1,5 и 6,5 в другом. В середине сечения допускается стыковать доски лобовым упором.

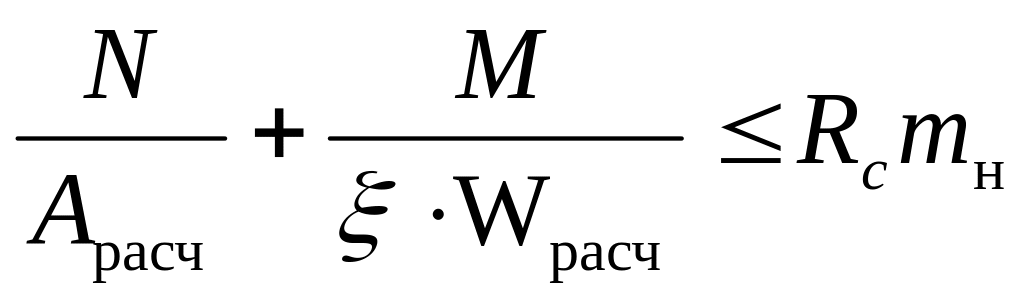

Расчет в плоскости рамы производится как сжато-изогнутого элемента. Проверку прочности производят по ф-ле: , где N – расчетная продольная сила; А_расч и W_расч- расчетная площадь и момент сопротивления поперечного сечения колонны; М-изгибаемый момент в расч. сечении без учета дополнит. мом от продольной силы; ζ-коэфф, учитыв. дополн изгиб момент от продольной силы, вследствии прогиба элемента ; m_н- коэфф условий работы при действии ветров нагрузки к расчетному сопротивлению древесины R, m_н=1,2.

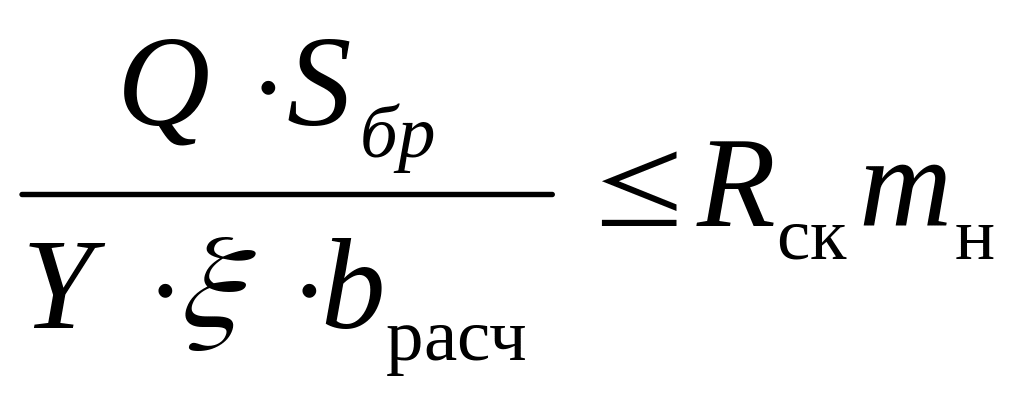

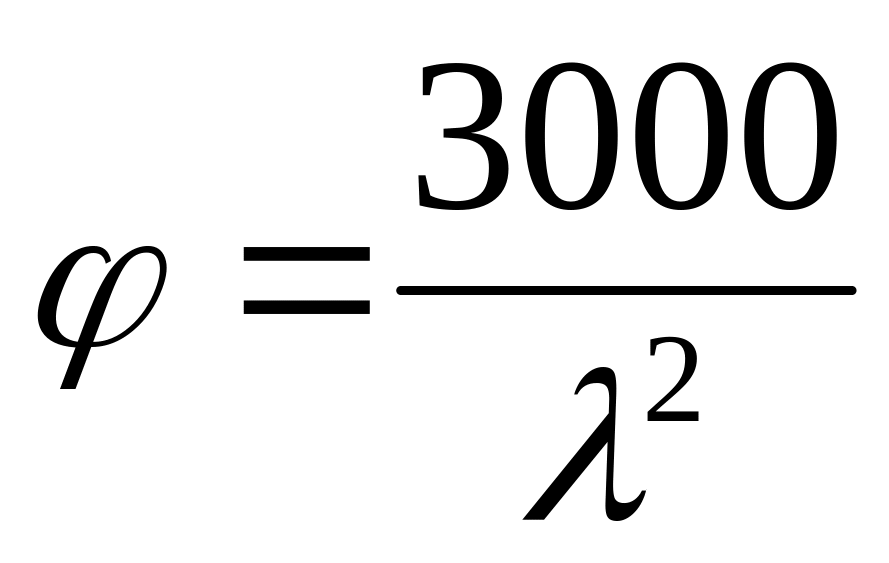

Коэфф продольного изгиба φ опред в зависимости от гибкости λ: λ≤70 ( ); λ>70 ( ). R_с- расчетное сопртивление древесины сжатию вдоль волокон; F_бр- площадь сечения брутто. Проверка прочности по скалыванию напр , где Q- расчетная поперечная сила в основании колонны; S_бр- статический момент брутто сдвигаемой части поперечного сечения от нейтр. оси; Y_бр- момент инерции брутто относит нейтр.оси; b_расч- расчетная ширина сечения элемента; R_ск – расчетное сопротивление скалыванию при изгибе.

Расчетная длина колонны, зщемленной в фундамент l₀=2,2 l, (l=H- длина колонны).

Расчет колонны на устойчивость из плоскости рамы произв как центр.сжатый элемент длиной= расст между точками закрепления верт связями. Зактрепление считается шарнирным. Расчет производится без учета ветровой нагрузки по ф-ле: .

7. Привести расчетные формулы и законструировать деревянную колонну составного сечения высотой 6 м из брусьев размером поперечного сечения 150х150 мм в плоскости и из плоскости рамы. Размер поперечного сечения колонны 150х150 мм.
