2 Дифференциальное уравнение теплопроводности
2.1 Дифференциальное уравнение теплопроводности
Явления природы вообще можно описать или исследовать на основе феноменологического и статистического методов.
Феноменологический метод описания процессов игнорирует микроскопическое строение и рассматривает вещество как сплошную среду (континуум). Это основной метод ТМО.
Молекулярно-кинетический или статистический метод рассматривает вещество, состоящее из большого числа молекул, атомов, ионов с заданными свойствами и с законами взаимодействия между ними. Аналитическая теория теплопроводности игнорирует молекулярное строение вещества.
Метод математической физики заключается в том, что ограничивается промежуток времени dτ и из всего пространства рассматривается элементарный объём dV. Это позволяет пренебречь изменением некоторых величин (от температуры) и упростить математические зависимости. С математической точки зрения dV и dτ – бесконечно малы, а с физической они являются величинами ещё достаточно большими, чтобы в их пределах можно было игнорировать дискретное строение вещества.

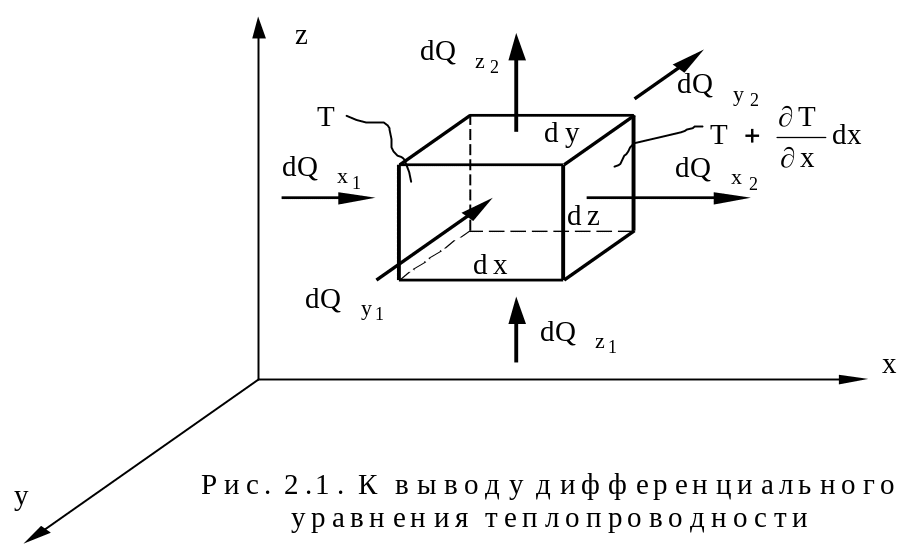

Дифференциальное уравнение теплопроводности есть аналитическое решение температурного поля (формула (1.1)). Для его вывода предполагаем, что температурное поле трёхмерное и нестационарное. Для упрощения считаем, что теплофизические коэффициенты в пределах dV и dτ постоянны. Рассмотрим элементарный объём с гранями dx, dy и dz. В декартовой системе пронизывается тепловым потоком в трёх направлениях x, y и z. Причём . Из гипотезы Фурье количество теплоты, воспринимаемое гранью вдоль оси Х
. (2.1)
Количество теплоты, выходящее в направлении оси Х
(2.2)
.
Разница подведённого и отведённого количества теплот за dτ в направлении ОХ представляет собой количество теплоты, воспринятое dV вдоль ОХ путём теплопроводности
. (2.3)
По аналогии, вдоль осей ОY и OZ:
,
.
Тогда полное количество теплоты, подведённое теплопроводностью к dV:
. (2.4)
В скобках – оператор Лапласа второго порядка .
Теплота, помимо теплопроводности в dV может быть подведена от внутренних источников (электрический ток, ядерная или химическая реакция). Мощность этих источников обозначаем как . Тогда общее количество теплоты, полученное dV, будет:
.
С другой стороны это количество теплоты идёт на увеличение теплосодержания (энтальпии) dV для изобарного процесса (для изохорного – на изменение внутренней энергии)
.
Приравняем:
,
.
Коэффициент температуропроводности: – характеризует скорость изменения температуры в теле или термоинерционные свойства тела.
Окончательно дифференциальное уравнение теплопроводности с учётом внутренних источников теплоты:
, (2.5)
без учёта :
. (2.6)
Стационарный режим:
. – уравнение Лапласа (2.7)
Уравнения (2.5) – (2.6) – дифференциальные уравнения второго порядка, которые описывают бесчисленное множество процессов. Для аналитического решения конкретной задачи необходимо к ним добавить условия однозначности.
2.2 Условия однозначности
Эти условия включают в себя: геометрические, физические, начальные и граничные. Геометрические определяют форму и размеры тела. Физические условия характеризуют физические свойства тела. Начальные условия – распределение температуры в теле в начальный момент времени . Граничные характеризуют условия теплообмена на границе раздела тела и среды. Граничные условия бывают I-рода – задана температура поверхности для любого момента времени. Для простейшего случая . Граничные условия II-рода – задан закон распределения плотности теплового потока на поверхности материала. При граничных условиях II-рода происходит нагревание и охлаждение в промышленных печах. III-рода – задан закон теплообмена между поверхностью тела и средой.
Основной закон теплообмена – закон Ньютона-Рихмана, согласно которому плотность теплового потока между телом и средой прямо пропорциональна разности температур между ними:
, (2.8)
где α – коэффициент теплоотдачи . Количество теплоты, отдаваемое в единицу времени единицей площади поверхности при разности температур между поверхностью и окружающей средой в 1К.
Согласно 1-му закону термодинамики всё тепло, подведённое к поверхности тела теплопроводностью равно количеству теплоты, отданное этой поверхностью теплоотдачей:
. (2.9)
Граничные условия IV-рода – условия сопряжения, сводятся к одновременному заданию температуры и тепловых потоков на границе раздела тел или фаз.
,
.
В дальнейшем: I рода – теплопроводность,
III рода – теплопередача.
