107. Основные операции, выполняемые электроэрозионным методом: шлифование, нанесение металлов,получение порошков, прошивание отверстий с криволинейной осью.

Рис. 12. Профилирование канавок резцов диском:

1 - диск; 2 - резец

Профилирование стружколомающих канавок диском на твердосплавном инструменте (рис. 12). Производится при помощи тонкого вращающегося металлического диска, формирующего разряд на участках резца, подлежащих углублению, и облегчающего удаление продуктов электрической эрозии.

Профилирование стружколомающих канавок неподвижным электродом (рис. 13). Производится аналогично предыдущим операциям, но электрод-инструмент, образующий канавку, вибрирует возвратно-поступательно с небольшой амплитудой.

Шлифование. Удаление материала с поверх-

ности шлифуемого изделия производится в результате действия импульсного искрового разряда, создаваемого между движущимся электродом – шлифовальным диском и поверхностью изделия-анода.

Рис. 41.

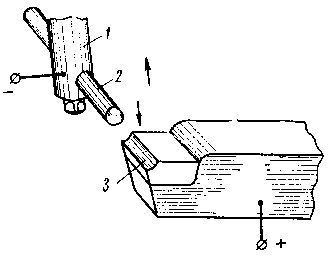

Рис. 13. Профилирование канавок резцов:

1 - шпиндель станка;

2 - электрод; 3 - резец

Получение порошков (рис. 14). Импульсный электрический разряд, разрушая в жидкой среде поверхности электродов, образует продукты разрушения в виде порошка с различной величиной зёрен, оседающих в жидкости.

Прошивание отверстий с криволинейной осью (рис. 15 и 16). Производится аналогично предыдущим операциям прошивания отверстий и полостей, но катодный электрод имеет криволинейную форму, повторяемую в отверстии.

Рис. 14. Получение порошков:

1 – ванна; 2 – рабочая жидкость;

3 - распыляемые электроды

Рис. 15. Прошивание отверстия

с криволинейной осью

Рис. 16. Прошивание спирального отверстия: 1 – заготовка;

2 - электрод
