Техническая характеристика.

1. Производительность, га/ч …….........................................................................0,68

2. Ширина захвата, м …….......................................................................................1,7

3. Глубина обработки, см ……............................................................................6...12

4. Число обрабатываемых рядов …….......................................................................1

5. Угол, град

- атаки дисков …….........................................................................................0...30°

- наклона батарей ……...................................................................................0...20°

6. Рабочая скорость, км/ч …….......................................................................3,1…4,1

7. Дорожный просвет, мм ……............................................................................1200

8. Габаритные размеры в транспортном положении, мм …….......910´1710´1508

9. Масса, кг ……......................................................................................................508

10. Расстояние между дисками в батарее, мм ……..............................................175

11. Число дисков в батарее, шт …….........................................................................4

12. Обслуживающий персонал, чел ……..................................................................1



Общее устройство и технологический процесс.

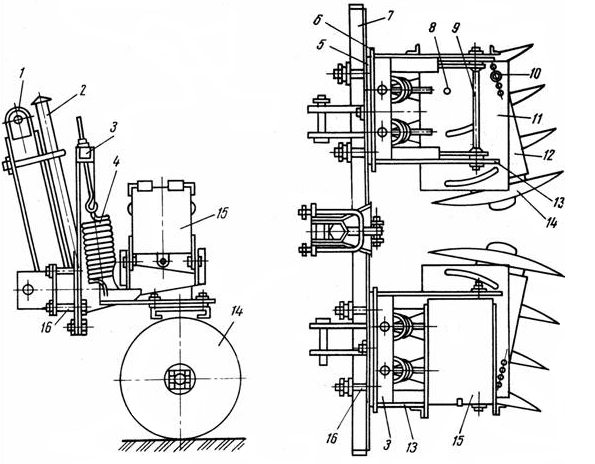

Культиватор КЛБ-1,7 является навесным дисковым орудием с симметричным расположением (относительно линии тяги) рабочих органов. Основными узлами культиватора являются (рис. 7): рама 7, поворотные устройства, состоящие из передней 5 и задней 6, а также верхней 11 и нижней 12 плит, две дисковые батареи 14 с регулируемым углом атаки, балластные ящики 15, навесное устройство 1 и рамка 3 с амортизационными пружинами 4.

Рама культиватора 7 представляет собой прямоугольный брус, сваренный из швеллера и полосы, к которому приварены проушины и кулак для присоединения орудия к навесной системе трактора.

Поворотные устройства предназначены для изменения угла наклона дисковых батарей в поперечно-вертикальной и продольно-горизонтальной плоскости. Плиты поворотных устройств 5 и 6 соединяются между собой тремя болтами.

Передние плиты при помощи шпилек и накладок прикреплены к брусу рамы. К задним плитам приварены кронштейны для присоединения батарей и рамки 3 для крепления амортизационных пружин. Наклон дисковых батарей в сторону середины борозды от 0°до 20°(через 5°) обеспечивается поворотом задних плит относительно передних благодаря имеющимся в задних плитах регулировочным отверстиям.

Каждая батарея состоит из корпуса и четырех сферических гладких дисков, вращающихся вместе со шпульками и квадратным валом в трех разъемных подшипниках скольжения. Диски и шпульки в батарее стягиваются гайками между литыми шайбами, удерживаемыми от самоотвинчивания пластинчатыми замками.

Для изменения угла атаки дисковых батарей (продольно-горизонтальная плоскость) предусмотрен другой поворотный механизм, состоящий из двух плит: верхней 11 и нижней 12, соединенных между собой тремя болтами. К нижней плите поворотного механизма присоединяют три стойки, имеющие в нижней части разъемные подшипники, а к верхней плите - проушины для шарнирного крепления батарей к кронштейнам задних плит и стойке балластных ящиков.

Изменение угла атаки дисков достигается поворотом нижней плиты поворотного механизма относительно верхней. Для этих целей в верхней плите имеются регулировочные отверстия, которые позволяют менять угол атаки дисков от 0 до 30° (через 10°).

Дисковые батареи прикрепляют к поворотным устройствам шарнирно при помощи штырей, вставляемых в отверстия проушин и кронштейнов поворотных устройств.

Батареи удерживаются в рабочем положении амортизационными пружинами (по две пружины на батарею), которые присоединяются к кронштейнам на верхних плитах батарей и через натяжные крючки к рамкам поворотных устройств.

Балластные ящики сварной конструкции устанавливаются на кронштейнах и крепятся к плитам батарей.

В комплект культиватора входит амортизационное приспособление к навеске НЗ-2А.
