ГЛАВА 5. ТОПОГРАФОГЕОДЕЗИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТОВ

5.1. Геодезические опорные сети

Геодезическая сеть - система закрепленных на земной поверхности точек - геодезических пунктов, положение которых определено в общей системе координат.

Если пункты геодезической сети несут только плановые координаты X и Y, то такую сеть называют плановой, если только высоты Н, то - высотной. Если пункты геодезической сети имеют все три координаты X, Y и Н, то такую сеть называют планово-

высотной.

По своему назначению и точности геодезические сети разделяют на сети государственные, сети сгущения и съемочные сети.

Точную геодезическую сеть, имеющую координаты, распространяемые на всю территорию страны и являющуюся основой для построения других сетей, называют государственной геодезической сетью.

Сеть, полученную в результате развития между пунктами государственной геодезической сети и связывающую их со съемочными сетями, называют геодезической сетью сгущения.

Геодезическую сеть, создаваемую для непосредственного производства топографических съемок, для геодезического обеспечения инженерных работ и решения других научных и практических задач, называют съемочной геодезической сетью.

Государственные геодезические сети страны подразделяются на

1, 2, 3 и 4 классы.

Геодезическая сеть 1 класса проложена рядами триангуляции по параллелям и меридианам, которые образуют звенья длиной по 200-250 км (рис. 5.1).

192

База нормативной документации: www.complexdoc.ru

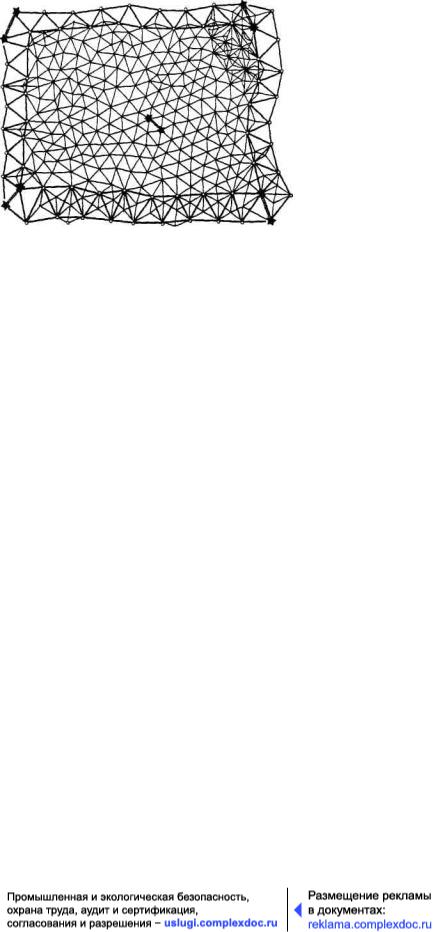

Рис. 5.1. Схема государственной плановой геодезической сети

Звенья, пересекаясь между собой, образуют систему триангуляционных полигонов с периметрами порядка 800-1000 км. На пересечениях звеньев триангуляции измеряют базисные стороны с относительной погрешностью, не превышающей 1:400 000.

Длины сторон полигонометрических ходов 1 класса измеряют с относительной ошибкой 1:300 000. Горизонтальные углы в сетках 1 класса измеряют высокоточными теодолитами со среднеквадратическими ошибками угловых измерений на пунктах триангуляции тb = 0,5" и на пунктах полигонометрии - тb = 0,7".

Геодезическая сеть 1 класса является геодезической основой для дальнейшего развития сетей в единой системе координат на всей территории страны.

Внутри полигона 1 класса методами триангуляции и полигонометрии создается геодезическая сеть 2 класса. Базисные стороны в сетях 2 класса измеряют не реже чем через 25 треугольников с относительной погрешностью не боле 1:300 000, а стороны полигонометрии - не более 1:250 000.

Горизонтальные углы в триангуляции и полигонометрии 2 класса измеряют высокоточными теодолитами с погрешностью не превышающей тb = 1,0".

Сеть геодезических пунктов 2 класса сгущают пунктами геодезических сетей 3 и 4 классов. Относительную допустимую ошибку измерения длин базисных сторон в триангуляции принимают 1:200 000, а в полигонометрии - 1:200 000 и 1:150

193

База нормативной документации: www.complexdoc.ru

000 соответственно. Горизонтальные углы измеряют точными теодолитами с допустимой среднеквадратической ошибкой тb = 1,5" для сетей 3 класса и тb = 2,0" для сетей 4 класса.

Данные, характеризующие правила и точность построения государственных геодезических сетей, представлены в таблице

5.1.

Геодезические пункты государственной геодезической сети устанавливают таким образом, чтобы они по возможности равномерно покрывали территорию страны.

Таблица 5.1.

Точность построения государственных геодезических сетей

Государственные высотные (нивелирные) геодезические сети создают и развивают методами геометрического нивелирования и разделяют на сети I, II, III и IV классов.

194

База нормативной документации: www.complexdoc.ru

Нивелирная сеть I класса создается нивелированием I класса (высокой точности) с применением высокоточных современных приборов и методик.

Нивелирные ходы I класса образуют полигоны периметром порядка 800 км и служат основой для высотных ходов II класса. Невязка в превышениях не превышает ± 0,5 мм

( где L - длина двойного нивелирного хода, км).

Нивелирные сети II класса создают нивелированием II класса. Нивелирные ходы II класса прокладывают внутри сетки I класса, как правило, вдоль железных и автомобильных дорог, при этом они образуют полигоны периметром порядка 500-600 км. Невязка в превышениях не превышает ± 5 мм

.

Нивелирные сети II класса сгущают нивелирными сетями III класса, которые в свою очередь сгущают нивелирными сетями

IV класса.

Невязка в превышениях нивелирных сетей III класса не превышает ± 10 мм

. Невязка в превышениях нивелирных сетей IV класса не превышает ± 20 мм

.

5.2. Обозначение пунктов государственных геодезических сетей на местности

Геодезические пункты государственных сетей выбирают по возможности на открытых возвышенных местах местности, таким

195

База нормативной документации: www.complexdoc.ru

образом, чтобы с каждого из них была обеспечена прямая видимость, по меньшей мере, до трех соседних пунктов.

Геодезические пункты для долговременной сохранности надежно закрепляют на земной поверхности геодезическими центрами (рис. 5.2), представляющими собой железобетонные монолиты, закладываемые ниже глубины сезонного промерзания. Геодезический центр несет координаты геодезического пункта.

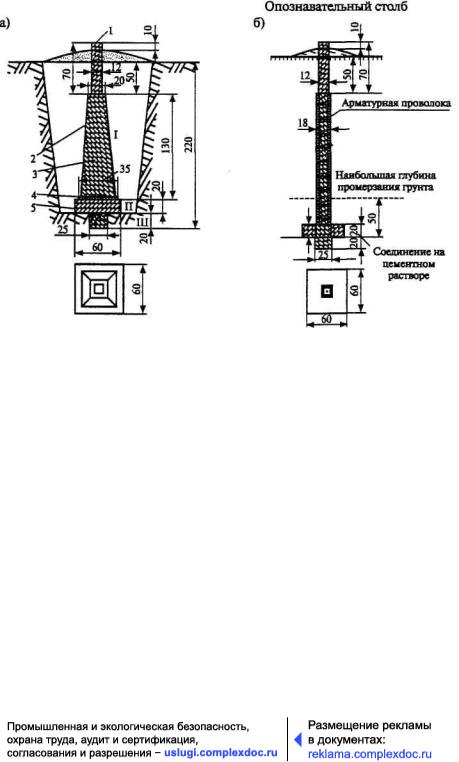

Рис. 5.2. Геодезические центры государственной геодезической сети:

а - для районов с небольшой глубиной промерзания грунта; б - для районов с большой глубиной промерзания грунта; 1 - опознавательный столб; 2 - арматурная сетка; 3 -

железобетонный монолит; 4 - соединение на цементном растворе; 5 - фундамент

Над центрами государственных сетей 1-4 классов устанавливают наружные знаки различных конструкций, которые бывают деревянными или металлическими (рис. 5.3).

196

База нормативной документации: www.complexdoc.ru

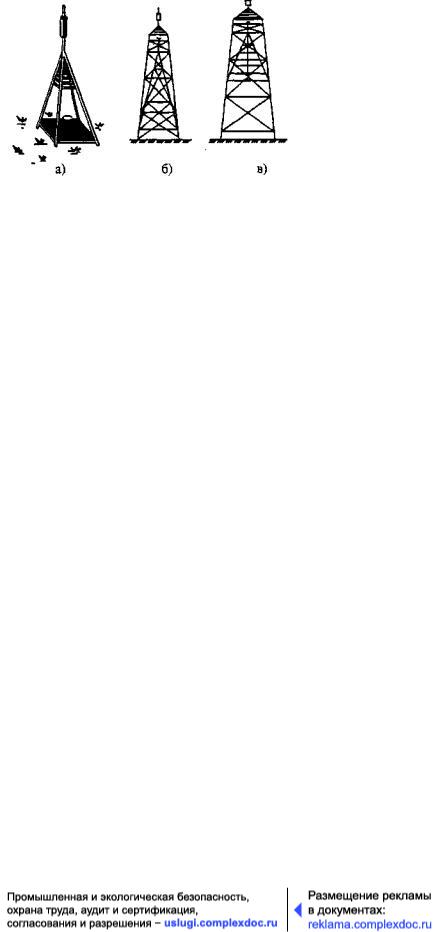

Рис. 5.3. Возможные конструкции наружных геодезических знаков:

а - пирамида; б - простой сигнал; в - сложный сигнал

Основное назначение наружных знаков заключается в том, чтобы поднять визирную марку и геодезический прибор на высоту (до 50 м) и произвести измерения на находящиеся в пределах прямой видимости соседние знаки.

Пункты высотной государственной сети закрепляют на местности капитальными грунтовыми реперами, стенными реперами или марками. На всех нивелирных сетях I и II классов капитальные реперы закладывают на устойчивых геологических, как правило, коренных породах, в среднем через 50-80 км. Нивелирные сети III и IV классов закрепляют стандартными реперами и марками в среднем через 7-8 км, в труднодоступных и незаселенных местах - через 10-15 км. Основные типы таких реперов представлены на рис. 5.4.

197

База нормативной документации: www.complexdoc.ru

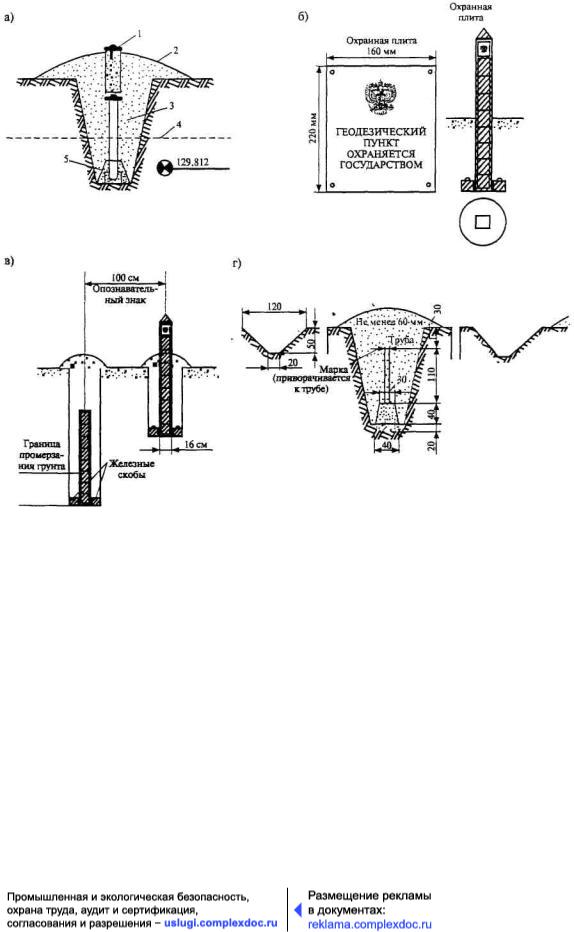

Рис. 5.4. Типы нивелирных реперов: а - капитальный грунтовый репер государственной нивелирной сети; б - железобетонный опознавательный столб; в - репер пилонного типа; г - трубчатый репер

Реперы государственных нивелирных сетей закладывают в грунт на 0,5-1,0 м ниже максимально возможной глубины сезонного промерзания (рис. 5.4, а). В одном метре от капитального грунтового репера государственной нивелирной сети устанавливают железобетонный опознавательный столб, к которому на болтах прикрепляют чугунную охранную плиту с надписью (рис. 5.4, б).

В населенных пунктах государственную нивелирную сеть закрепляют стенными реперами или марками (рис. 5.5), которые закладывают в стены и фундаменты капитальных зданий, водонапорных башен, устои мостов и т.д.
