- •ВВЕДЕНИЕ
- •РАЗДЕЛ ПЕРВЫЙ. ОБОСНОВАНИЕ ПРОЕКТНЫХ РЕШЕНИЙ
- •ГЛАВА 1. КЛАССИФИКАЦИЯ И НОРМЫ ПРОЕКТИРОВАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ
- •1.1 Классификация автомобильных дорог
- •1.2. Нормы проектирования автомобильных дорог
- •1.3. Расчетные скорости, нагрузки и габаритные размеры подвижного состава
- •1.4. Охрана окружающей среды
- •Приложение 1. Список рекомендуемых нормативно-технических документов
- •1.1. Общие стандарты
- •1.2. Грунты, земляное полотно, торф
- •1.3. Асфальтобетонные смеси, битум
- •1.3. Бетон, железобетон. Бетонные смеси, щебень, гравий, песок, цемент, шлаки, шламы и другие материалы
- •1.5. Автомобильные, железные дороги, аэродромы, земляное полотно дорог, мосты и трубы, укрепительные работы (изыскания, проектирование, строительство)
- •1.6. Основания и фундаменты
- •1.7. Изыскания автомобильных, железных дорог, аэродромов
- •1.8. Эксплуатация автомобильных дорог
- •1.9. Геотекстиль
- •1.10. Экология, климатология
- •1.11. Безопасность движения и техника безопасности
- •ГЛАВА 2. ОРГАНИЗАЦИЯ ПРОЕКТИРОВАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ
- •2.1. Общие положения
- •2.2. Предпроектное проектирование
- •2.3. Разработка проектной документации
- •2.4. Разработка рабочих чертежей
- •2.5. Состав проектной документации
- •2.6. Оформление проектной документации
- •Приложение 2.1.
- •Приложение 2.2.
- •Перечень технических документов, подлежащих использованию при разработке обоснования инвестиций
- •Приложение 2.3.
- •Перечень материалов и документов, включаемых в состав обоснования инвестиций (ОИ).
- •Приложение 2.4.
- •Перечень материалов и документов, включаемых в состав обосновывающих материалов инженерного проекта (ИП).
- •ГЛАВА 3. СОВРЕМЕННАЯ ТЕХНОЛОГИЯ ИЗЫСКАНИЙ АВТОМОБИЛЬНЫХ ДОРОГ
- •3.1. Особенности традиционной технологии изысканий автомобильных дорог и ее анализ
- •3.2. Особенности технологии изысканий автомобильных дорог при проектировании на уровне САПР-АД
- •3.3. ГИС-технологии в изысканиях автомобильных дорог
- •3.4. Методы обоснования полосы варьирования конкурирующих вариантов трассы
- •3.5. Цифровое моделирование рельефа, ситуации и геологического строения местности
- •3.6. Виды цифровых моделей местности
- •3.7. Методы построения цифровых моделей местности
- •3.8. Математическое моделирование местности
- •3.9. Задачи, решаемые с использованием цифровых и математических моделей
- •ГЛАВА 4. ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ СТРОИТЕЛЬСТВА АВТОМОБИЛЬНЫХ ДОРОГ И МОСТОВЫХ ПЕРЕХОДОВ
- •4.1. Структура экономического обоснования дорожного строительства
- •4.2. Перспективный парк автомобилей
- •4.3. Прогнозирование перспективной интенсивности движения
- •4.4. Методы оценки общественной эффективности инвестиционных проектов дорожного строительства
- •4.5. Процедуры учета неопределенности
- •4.6. Элементы затрат-выгод инвестиционных проектов дорожного строительства
- •5.1. Геодезические опорные сети
- •5.2. Обозначение пунктов государственных геодезических сетей на местности
- •5.3. Привязка к пунктам государственных геодезических сетей
- •5.4. Планово-высотное обоснование топографических съемок
- •5.5. Электронная тахеометрическая съемка
- •5.6. Наземно-космическая съемка
- •5.7. Наземное лазерное сканирование
- •6.1. Общие сведения об организации и составе инженерно-геологических изысканий
- •6.2. Современные технические средства, применяемые при инженерно-геологических изысканиях
- •6.3. Инженерно-геологические изыскания на полосе варьирования трассы
- •6.4. Инженерно-геологические изыскания по принятому варианту трассы
- •6.5. Разведка местных дорожно-строительных материалов
- •6.6. Лабораторные испытания и полевые методы исследования физико-механических свойств грунтов и материалов
- •6.8. Камеральная обработка и представляемые материалы
- •7.1. Состав инженерно-гидрометеорологического обоснования проектов
- •7.3. Морфометрические работы
- •7.4. Гидрометрические работы
- •7.5. Аэрогидрометрические работы
- •РАЗДЕЛ ВТОРОЙ. ОСНОВНЫЕ ПРОЕКТНЫЕ РАБОТЫ
- •ГЛАВА 8. ОБОСНОВАНИЕ ТРЕБОВАНИЙ К ГЕОМЕТРИЧЕСКИМ ЭЛЕМЕНТАМ АВТОМОБИЛЬНЫХ ДОРОГ
- •8.1. Элементы плана автомобильных дорог
- •8.2. Элементы поперечных профилей
- •8.3. Элементы продольного профиля
- •8.4 Ширина проезжей части и земляного полотна
- •8.5. Остановочные, краевые полосы и бордюры
- •8.6. Поперечные уклоны элементов дороги
- •8.7. Нормы проектирования плана и продольного профиля
- •8.8. Переходные кривые
- •8.9. Виражи
- •8.10. Уширение проезжей части
- •8.11. Серпантины
- •8.12. Мосты и трубы
- •8.13. Тоннели
- •ГЛАВА 9. ПЛАН АВТОМОБИЛЬНЫХ ДОРОГ. ПРИНЦИПЫ ЛАНДШАФТНОГО ПРОЕКТИРОВАНИЯ
- •9.1. Выбор направления трассы
- •9.2. Элементы клотоидной трассы
- •9.3. Принципы трассирования
- •9.4. Цели и задачи ландшафтного проектирования*
- •9.5. Согласование элементов трассы с ландшафтом
- •9.6. Особенности трассирования автомобильных дорог в характерных ландшафтах
- •9.7. Согласование земляного полотна с ландшафтом
- •9.8. Правила обеспечения зрительной плавности и ясности трассы
- •ГЛАВА 10. ПРОЕКТИРОВАНИЕ ПРОДОЛЬНОГО ПРОФИЛЯ АВТОМОБИЛЬНЫХ ДОРОГ
- •10.1. Принципы проектирования продольного профиля
- •10.2. Критерии оптимальности
- •10.3. Комплекс технических ограничений
- •10.4. Техника проектирования продольного профиля в традиционном классе функций
- •ГЛАВА 11. ПРОЕКТИРОВАНИЕ ЗЕМЛЯНОГО ПОЛОТНА
- •11.1. Элементы земляного полотна и общие требования к нему
- •11.2. Грунты для сооружения земляного полотна
- •11.3. Природные условия, учитываемые при проектировании земляного полотна
- •11.4. Учет водно-теплового режима при проектировании верхней части земляного полотна
- •11.5. Поперечные профили земляного полотна в обычных условиях
- •11.6. Проектирование насыпей на слабых основаниях
- •11.7. Проверка устойчивости откосов при проектировании высоких насыпей и глубоких выемок
- •11.8. Земляное полотно на склонах
- •ГЛАВА 12. ПРОЕКТИРОВАНИЕ НЕЖЕСТКИХ ДОРОЖНЫХ ОДЕЖД
- •12.1. Общие сведения
- •12.2. Основы конструирования нежестких дорожных одежд
- •12.3. Расчеты нежестких дорожных одежд на прочность
- •12.4. Расчет конструкции дорожной одежды в целом по допускаемому упругому прогибу
- •12.5. Расчет по условию сдвигоустойчивости подстилающего грунта и малосвязных конструктивных слоев
- •12.6. Расчет конструкции дорожной одежды на сопротивление монолитных слоев усталостному разрушению от растяжения при изгибе
- •12.7. Обеспечение морозоустойчивости дорожной одежды
- •12.8. Осушение дорожной одежды и земляного полотна
- •ГЛАВА 13. КОНСТРУКЦИИ И ОСНОВНЫЕ ПОЛОЖЕНИЯ РАСЧЕТА ЖЕСТКИХ ДОРОЖНЫХ ОДЕЖД
- •13.1. Область применения. Основные виды покрытий
- •13.2. Общие требования к жестким дорожным одеждам. Основные принципы конструирования
- •13.3. Особенности конструкций жестких дорожных одежд
- •13.4. Основные положения расчета жестких дорожных одежд
- •Список литературы к главе 13
- •ГЛАВА 14. ОСОБЕННОСТИ РАСЧЕТА ЖЕСТКИХ ДОРОЖНЫХ ОДЕЖД
- •14.1. Напряжения в цементобетонном покрытии от внешней нагрузки
- •14.2. Определение разрушающей нагрузки для плит цементобетонного покрытия
- •14.3. Определение напряжений в цементобетонном покрытии по прогибам, измеренным в натуре
- •14.4. Определение эквивалентного модуля упругости и коэффициента поперечной деформации многослойного основания под жестким дорожным покрытием
- •14.5. Температурные напряжения
- •14.6. Устойчивость плит бетонных дорожных покрытий при повышении температуры
- •14.7. Прочность при усилении жестких покрытий слоем асфальтобетона или цементобетона
- •14.8. Устойчивость против выпирания асфальтобетонного слоя на цементобетонном основании
- •14.9. Устойчивость положения плиты со свободными краями при нагрузке от транспортных средств
- •Список литературы к главе 14
- •ГЛАВА 15. ПРОЕКТИРОВАНИЕ СИСТЕМЫ ПОВЕРХНОСТНОГО И ПОДЗЕМНОГО ДОРОЖНОГО ВОДООТВОДА
- •15.1. Система поверхностного и подземного дорожного водоотвода
- •15.2. Нормы допускаемых скоростей течения воды
- •15.3. Определение объемов и расходов ливневых и талых вод с малых водосборов
- •15.4. Гидравлический расчет дорожных канав
- •15.5. Гидравлический расчет отверстий малых мостов и труб
- •15.6. Косогорные сооружения поверхностного водоотвода
- •15.7. Укрепление русел за сооружениями
- •15.8. Расчет дренажа
- •15.9. Некоторые рекомендации к разработке региональных норм стока
- •ГЛАВА 16. ПРОЕКТИРОВАНИЕ МОСТОВЫХ ПЕРЕХОДОВ
- •16.1. Основные сведения о проектировании переходов через большие водотоки
- •16.2. Гидрологические расчеты
- •16.3. Морфометрические расчеты
- •16.4. Прогноз природных деформаций русел рек
- •16.5. Расчет срезок пойменных берегов подмостовых русел и отверстий мостов
- •16.6. Расчет общего размыва
- •16.7. Определение максимальной глубины расчетного общего размыва
- •16.8. Расчет местного размыва у опор мостов
- •16.9. Расчет размывов переходов коммуникаций у мостовых переходов
- •16.10. Расчет характерных подпоров на мостовых переходах
- •ГЛАВА 17. ПРОЕКТИРОВАНИЕ ПОДХОДОВ, РЕГУЛЯЦИОННЫХ И УКРЕПИТЕЛЬНЫХ СООРУЖЕНИЙ
- •17.1. Условия работы пойменных насыпей
- •17.2. Проектирование подходов к мостам
- •17.3. Проектирование оптимальных пойменных насыпей
- •17.4. Расчет устойчивости откосов подтопляемых насыпей
- •17.5. Расчет осадок пойменных насыпей
- •17.6. Расчет скорости осадки насыпей на слабых основаниях
- •17.7. Задачи и принципы регулирования рек у мостовых переходов
- •17.8. Конструкции регуляционных сооружений на мостовых переходах
- •ГЛАВА 18. ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ
- •18.1. Общие положения и требования по проектированию пересечений и примыканий в одном уровне
- •18.2. Классификация пересечений автомобильных дорог в разных уровнях и требования к ним
- •18.3. Элементы пересечений автомобильных дорог в разных уровнях
- •18.4. Задачи, решаемые при проектировании развязок движения в разных уровнях
- •18.5. Анализ условий пересечений при проектировании развязок
- •18.6. Пропускная способность развязок в разных уровнях и оценка безопасности движения
- •18.7. Технико-экономическое сравнение вариантов развязок движения
- •ГЛАВА 19. ОСОБЕННОСТИ ИЗЫСКАНИЙ И ПРОЕКТИРОВАНИЯ ДОРОГ НА МНОГОЛЕТНЕМЕРЗЛЫХ (ВЕЧНОМЕРЗЛЫХ) ГРУНТАХ
- •19.1. Распространение вечной мерзлоты на территории Российской Федерации
- •19.2. Дорожно-климатическое районирование первой зоны - зоны вечной мерзлоты России
- •19.3. Принципы проектирования и строительства дорог на многолетнемерзлых грунтах
- •19.4. Особенности водно-теплового режима естественных грунтов и земляного полотна автомобильных дорог в районах вечной мерзлоты
- •19.5. Особенности расчета дорожных конструкций нежесткого типа в условиях вечной мерзлоты
- •19.6. Особенности изысканий для строительства дорог на многолетнемерзлых грунтах
- •19.7. Особенности проектирования дорог на многолетнемерзлых грунтах
- •19.8. Земляное полотно автомобильных дорог на многолетнемерзлых грунтах
- •19.9. Требования к грунтам земляного полотна на многолетнемерзлых грунтах
- •19.10. Конструкции земляного полотна автомобильных дорог на многолетнемерзлых грунтах
- •19.11. Водоотводные сооружения
- •19.12. Проектирование земляного полотна и искусственных сооружений на наледных участках
- •ГЛАВА 20. ИНЖЕНЕРНОЕ ОБУСТРОЙСТВО АВТОМОБИЛЬНЫХ ДОРОГ
- •20.1. Обслуживание дорожного движения
- •20.2. Дорожные знаки
- •20.3. Дорожная разметка
- •20.4. Направляющие устройства
- •20.5. Дорожные ограждения
- •20.6. Освещение автомобильных дорог
- •20.7. Составление схемы обстановки дороги
- •ГЛАВА 21. ПРОЕКТИРОВАНИЕ РЕКОНСТРУКЦИИ АВТОМОБИЛЬНЫХ ДОРОГ
- •21.1. Особенности реконструкции автомобильных дорог
- •21.2. Особенности изысканий для разработки проектов реконструкции автомобильных дорог
- •21.3. Реконструкция автомобильных дорог в плане и продольном профиле
- •21.4. Земляное полотно при реконструкции автомобильных дорог
- •21.5. Дорожные одежды при реконструкции автомобильных дорог
- •21.6. Особенности организации работ при реконструкции автомобильных дорог
- •ГЛАВА 22. ПРОЕКТИРОВАНИЕ ОРГАНИЗАЦИИ СТРОИТЕЛЬСТВА
- •22.1. Цели и задачи проекта организации строительства
- •22.2. Строительный генеральный план
- •22.3. Календарный план строительства
- •22.4. Механизация дорожного строительства
- •22.5. Машины для земляных работ
- •22.6. Машины для уплотнения грунтов и материалов дорожных одежд
- •22.7. Определение потребности в основных строительных машинах, транспортных средствах и трудовых ресурсах
- •ГЛАВА 23. ОЦЕНКА ПРОЕКТНЫХ РЕШЕНИЙ ПРИ ПРОЕКТИРОВАНИИ АВТОМОБИЛЬНЫХ ДОРОГ
- •23.1. Система показателей для оценки проектных решений
- •23.2. Определение предельной пропускной способности дороги и коэффициента загрузки движением
- •23.3. Расчет средней скорости движения транспортного потока
- •23.4. Расчет максимальной скорости движения одиночного автомобиля
- •23.5. Определение степени загрязнения придорожной полосы соединениями свинца
- •23.6. Расчет загрязнения атмосферного воздуха выбросами автомобильного транспорта
- •ГЛАВА 24. ОЦЕНКА БЕЗОПАСНОСТИ ДВИЖЕНИЯ ПРИ ПРОЕКТИРОВАНИИ ДОРОГ И ИХ РЕКОНСТРУКЦИИ
- •24.1. Влияние дорожных условий на безопасность движения
- •24.2. Оценка относительной опасности участков дороги и выявление опасных мест методом «коэффициентов относительной аварийности»
- •24.3. Выявление опасных мест метолом «коэффициентов безопасности»
- •24.4. Оценка обеспеченности безопасности движения на пересечениях в одном уровне
- •24.5. Оценка безопасности движения на пересечениях в разных уровнях
- •РАЗДЕЛ ТРЕТИЙ. АВТОМАТИЗИРОВАННОЕ ПРОЕКТИРОВАНИЕ АВТОМОБИЛЬНЫХ ДОРОГ
- •ГЛАВА 25. ПРИНЦИПИАЛЬНЫЕ ОСНОВЫ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ И СООРУЖЕНИЙ НА НИХ
- •25.1. Понятие о системах автоматизированного проектирования
- •25.2. Средства обеспечения систем автоматизированного проектирования
- •25.3. Функциональная структура САПР
- •25.4. Принципы оптимизации и моделирования при проектировании автомобильных дорог
- •25.5. Гис-технологии в автоматизированном проектировании
- •Список литературы к главе 25
- •ГЛАВА 26. СИСТЕМА АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ CAD «CREDO»
- •26.1. Историческая справка
- •26.2. Функциональная структура подсистемы «Линейные изыскания»
- •26.3. Функциональная структура подсистемы «Дороги»
- •ГЛАВА 27. СИСТЕМА АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ «indorcad/road»
- •27.1. Историческая справка
- •27.3. Раздел «Продольный профиль»
- •27.4. Раздел «Верх земляного полотна»
- •27.5. Раздел «Поперечный профиль»
- •27.6. Графический редактор «IndorDrawing»
- •ГЛАВА 28. АВТОМАТИЗИРОВАННОЕ ПРОЕКТИРОВАНИЕ ПЛАНА АВТОМОБИЛЬНЫХ ДОРОГ
- •28.1. Автоматизированное проектирование плана и продольного профиля. Общий методологический подход
- •28.2. Методы «однозначно определенной оси»
- •28.3. Метод «опорных элементов»
- •28.4. Метод «сглаживания эскизной линии трассы»
- •ГЛАВА 29. АВТОМАТИЗИРОВАННОЕ ПРОЕКТИРОВАНИЕ ПРОДОЛЬНОГО ПРОФИЛЯ АВТОМОБИЛЬНЫХ ДОРОГ
- •29.1. Метод «опорных точек»
- •29.2. Метод «проекции градиента»
- •29.3. Метод «граничных итераций»
- •29.4. Методы «свободной геометрии»
- •ГЛАВА 30. АВТОМАТИЗИРОВАННОЕ ПРОЕКТИРОВАНИЕ ОПТИМАЛЬНЫХ НЕЖЕСТКИХ ДОРОЖНЫХ ОДЕЖД
- •30.1. Особенности автоматизированного проектирования оптимальных нежестких дорожных одежд
- •30.2. Оптимизационный метод проектирования дорожных одежд нежесткого типа
- •30.3. Технология автоматизированного проектирования оптимальных дорожных одежд
- •ГЛАВА 31. АВТОМАТИЗИРОВАННОЕ ПРОЕКТИРОВАНИЕ СИСТЕМЫ ПОВЕРХНОСТНОГО ВОДООТВОДА АВТОМОБИЛЬНЫХ ДОРОГ
- •31.1. Математическое моделирование стока ливневых вод с малых водосборов
- •31.2. Математическое моделирование стока талых вод с малых водосборов
- •31.3. Расчет отверстий и моделирование работы малых мостов и труб
- •31.4. Проектирование оптимальных водопропускных труб
- •31.5. Проектирование оптимальной системы поверхностного водоотвода
- •ГЛАВА 32. КОМПЛЕКСНАЯ МЕТОДОЛОГИЯ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ МОСТОВЫХ ПЕРЕХОДОВ
- •32.1. Принципы автоматизированного проектирования мостовых переходов
- •32.2. Аналитическая аппроксимация и универсальный метод определения расчетных гидрометеорологических характеристик
- •32.3 Комплексная программа расчета отверстий мостов «Рома»
- •32.4. Исходная информация и результаты расчета по программе «Рома»
- •32.5. Программа расчета уширений русел на мостовых переходах «Рур»
- •32.6. Исходная информация и результаты расчета по программе «Рур»
- •ГЛАВА 33. МЕТОДЫ РАСЧЕТА СОЕДИНИТЕЛЬНЫХ РАМП
- •33.1. Существующие принципы конструктивного решения участков ответвлений и примыканий соединительных рамп
- •33.2. Переходные кривые, требования к ним и методы их расчета
- •33.3. Расчет элементов соединительных рамп
- •33.4. Проектирование продольного профиля по соединительным рампам
- •33.5. Планово-высотное решение соединительных рамп
- •ГЛАВА 34. ОЦЕНКА ПРОЕКТНЫХ РЕШЕНИЙ ПРИ АВТОМАТИЗИРОВАННОМ ПРОЕКТИРОВАНИИ АВТОМОБИЛЬНЫХ ДОРОГ
- •34.1. Программы для оценки проектных решений
- •34.2. Построение перспективных изображений автомобильных дорог
- •34.3. Перцептивные изображения автомобильных дорог
- •34.4. Оценка зрительной плавности трассы
- •34.6. Оценка проектных решений автомобильных дорог на основе математического моделирования
- •34.7. Технико-экономическое сравнение вариантов автомобильных дорог и мостовых переходов
База нормативной документации: www.complexdoc.ru
справка о балансовой стоимости сносимых зданий и сооружений.
Исходные данные для разработки ПОС включают в свой состав:
исходные проектные данные, представляемые в установленном порядке заказчиком генеральной проектной организации с утвержденным заданием на разработку проекта (рабочего проекта) автомобильной дороги;
информацию, получаемую в ходе сбора дополнительных исходных данных, самой проектной организацией при выполнении инженерных изысканий и согласований по организации строительства, а также обзора оценки условий прохождения трассы проектируемой автомобильной дороги.
Состав исходных материалов для разработки ПОС определяется требованиями СНиП 12-01-2004 «Организация строительства».
22.2. Строительный генеральный план
Одним из основных документов ПОС является строительный генеральный план. Разработку строительного генерального плана (рис. 22.1) ведут в такой последовательности:
на план трассы дороги (взятый за основу из раздела 1 проекта) наносят все расположенные в районе строительства постоянные действующие пути сообщения: автомобильные и железные дороги, водные пути с находящимися на них транспортными узлами, железнодорожными станциями, причалами и площадками, пригодными для разгрузки и складирования материалов, изделий и конструкции;
определяют оптимальный перечень используемых в ходе строительства железнодорожных станций и причалов, намечают рациональное, подтвержденное расчетами экономической эффективности расположение временных производственных баз (притрассовых или прирельсовых), зданий и сооружений, жилых поселков строителей;
трассируют временные подъездные дороги, соединяющие постоянные действующие автомобильные дороги, железнодорожные станции, площадки складирования материалов и конструкции, причалы, временные заводы по приготовлению цементобетонных и асфальтобетонных смесей, карьеры, сосредоточенные резервы грунта, временные сооружения по
1187
База нормативной документации: www.complexdoc.ru
содержанию и ремонту дорожно-строительной техники, жилые поселки строителей с проектируемой дорогой, а также временные проезды вдоль ее трассы;
в случае прохождения трассы проектируемой дороги по территории нескольких административных территорий или областей обозначают их границы, как и границы высокогорных районов, районов Крайнего Севера и т.д.;

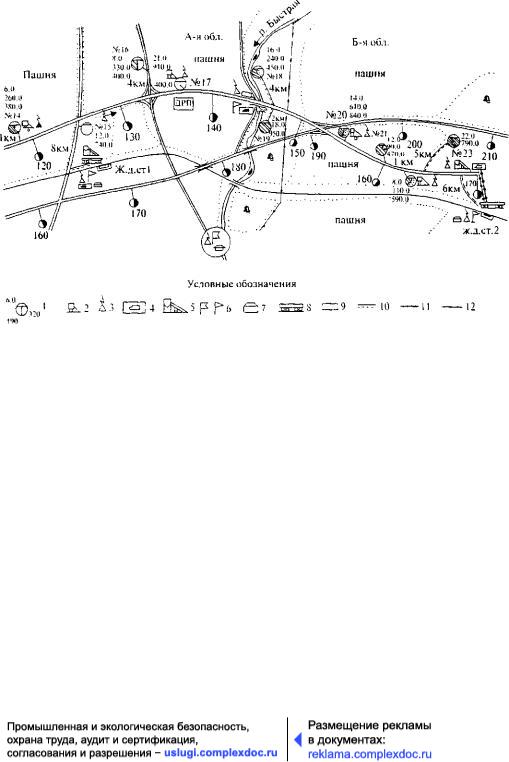

Рис. 22.1. Строительный генеральный план:
1 - сосредоточенный резерв грунта (цифры и условные обозначения показывают: объемы вскрышных работ, тыс. м3; 2 - грунтосмесительная установка: 3 - средства оперативной связи; 4 - автоколонна; 5 - завод по приготовлению цементобетонной (асфальтобетонной) смеси; 6 - строительные подразделения; 7 - жилой поселок строителей; 8 - железнодорожная станция разгрузки; 9 - площадка складирования строительных материалов и конструкций; 10 - временные дороги и их протяжение; 11 - временный водопровод; 12 - временные линии энергоснабжения
определяют места расположения (дислокации) управлений строительства, прорабских участков, механизированных колонн;
наносят пункты диспетчерской связи между различными подразделениями строительных организаций.
1188
База нормативной документации: www.complexdoc.ru
22.3. Календарный план строительства
Первым этапом построения календарного плана строительства является определение продолжительности строительства. Регламентирующим документом в этом случае является СНиП 1.04.03-85. Далее устанавливают сроки и очередность строительства временных баз, подъездных железных и автомобильных дорог, проведения работ подготовительного периода на трассе, строительства искусственных сооружений, возведения земляного полотна, устройства дорожной одежды, строительства комплексов дорожно-эксплуатационной службы, временного и постоянного жилья и т.д. с разбивкой объемов работ по годам строительства.
При разработке календарного плана строительства необходимо исходить из того, что он является директивным документом, управляющим длительным и сложным процессом строительства автомобильной дороги, поэтому форма воплощения этого плана как системы управления играет важную роль в его эффективности. Существующие системы управления можно классифицировать по видам моделей:
использующих линейные модели;
использующих сетевые модели.
Процесс управления становится наиболее наглядным, если объект управления представить в виде модели, объективно отражающей все его состояния и изменения. Наиболее доступными методами создания модели на этапе разработки Инженерного проекта (Рабочей документации) автомобильной дороги являются графические методы. Широкое распространение среди этих методов по своей простоте и доступности нашли ленточные диаграммы Ганта и линейные календарные планы. Однако и те и другие отличаются слишком условными способами передачи временных и, что особенно важно, технологических зависимостей между отдельными производственными процессами и операциями. Их характеризуют строго статические изображения технологических и организационных решений, что приводит к утере практического значения этих моделей и к многократным их переделкам и пересчетам с целью сохранения их эффективности. Недостатки упомянутых выше моделей привели к необходимости создания новых графических способов отображения технологических и организационных решений, а именно к созданию сетевых моделей производственных процессов,
1189
База нормативной документации: www.complexdoc.ru
отличающихся высокой адекватностью моделируемым системам и устойчивостью к корректировкам планов и изменяющимся условиям.
Сегодня существуют две основные сетевые системы:
СРМ (Critical Path Method) - метод критического пути;
PERT (Program evolution and review technique) - техника обзора и оценки программ, известная под названием ПЕРТ и имеющая наибольшее распространение в нашей стране. В модифицированном виде эта система, получившая название СПУ (сетевое планирование и управление), предназначена для выявления и использования резервов времени и материальных ресурсов, прогнозирования и предупреждения возможных срывов в ходе выполнения работ, достоинством системы СПУ является высокая объективность планирования, большая степень оперативности и создание условий для быстрого и эффективного руководства. Применение компьютерной техники для обработки информации, предоставляемой системой СПУ, значительно повышает возможности управления строительным процессом за счет оперативного анализа и прогноза последствий, вызываемых планируемым или случайным изменением сроков, технологической последовательности выполнения отдельных операций и перераспределения ресурсов.
Таким образом, при разработке календарного плана возможно использование любой из трех упомянутых систем планирования и управления:
при проектировании несложных, небольшой протяженности автомобильных дорог и продолжительности работ до 1 года целесообразно в качестве календарного плана строительства использовать ленточные диаграммы Ганга;
при проектировании автомобильных дорог средней сложности, планируемых к строительству силами одного строительного подразделения и отсутствии многочисленных и трудоемких работ по переносу и переустройству инженерных сооружений с привлечением сторонних специализированных организаций и при продолжительности строительства до 2 лет, календарный план строительства может быть разработан в виде линейного календарного графика;
1190
База нормативной документации: www.complexdoc.ru
при проектировании автомобильных дорог повышенной сложности, планируемых к строительству несколькими дорожностроительными организациями с привлечением к выполнению строительно-монтажных работ (СМР) большого числа специализированных организаций для осуществления строительства мостов, путепроводов, переноса зданий, переустройства различных инженерных сооружений и при продолжительности строительства более 2 лет, целесообразно использовать в качестве календарного плана строительства сетевые графики, на стадии Инженерного проекта укрупненные, а на стадии Рабочей документации - развернутые, «сшитые» из нескольких частных сетевых графиков на каждый отдельный объект строительства.
Ниже приводятся примеры календарных планов строительства.

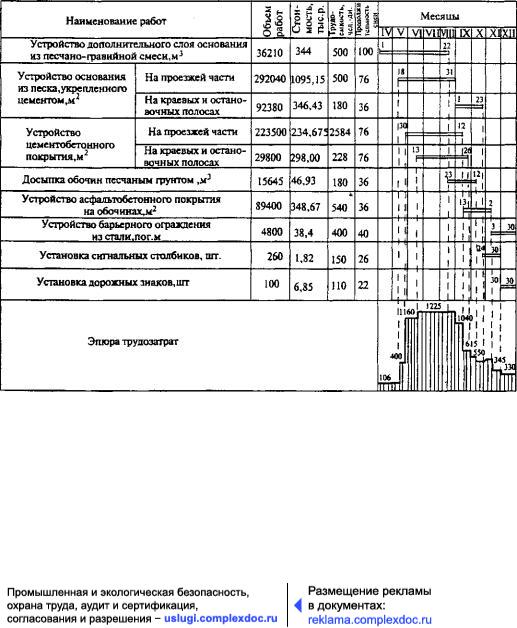

Рис. 22.2. Ленточная диаграмма (на диаграмме показаны даты начала и окончания работ)
Ленточная диаграмма Ганга. График в виде ленточной диаграммы (рис. 22.2) предполагает ограниченное количество работ, выполняемых в относительно короткие сроки. При увеличении числа работ (строк) в ленточной диаграмме до
1191
База нормативной документации: www.complexdoc.ru
нескольких десятков и длительных сроках производства СМР диаграмма вызывает ощутимые осложнения в восприятии общей картины строительного процесса, лишает возможности увязки технологических последовательностей выполнения отдельных операций. К тому же на ленточной диаграмме отсутствуют явные физические адреса мест производства работ.
К достоинствам ленточной диаграммы можно отнести возможность построения в масштабе времени различных графиков (эпюр), отражающих потребность строительства в трудовых и материальных ресурсах, основных строительных машинах, транспортных средствах и т.д. Расположенные одна под другой, такие эпюры позволяют, хотя и со значительными трудозатратами, оптимизировать строительные процессы по ряду важных параметров:
по трудозатратам, а значит, и по потребности в рабочих кадрах;
по потребности в транспортных средствах;
по потребности в материалах, изделиях и конструкциях для согласования с принятой периодичностью их поставок сторонними организациями;
по потребности в строительных машинах для обеспечения установленного по ведомству коэффициента сменности их эксплуатации и равномерной и оптимальной занятости парка строительных машин и т.д.
Однако даже небольшие отклонения сроков начала работ или срывы из-за погодных условий, задержки поставок материалов и конструкций, выхода из строя машин и транспортных средств делают ленточную диаграмму не пригодной к дальнейшему использованию и требуют ее серьезных корректировок, а на практике - составлению заново.
Линейный календарный график. Построение календарного плана строительства в форме линейного календарного графика (рис. 22.3) позволяет представить уже большее количество процессов, поскольку каждый из воспроизводимых на графике процессов представлен одной линией, хотя и здесь иногда приходится прибегать к некоторым искусственным приемам для достижения наглядности. В отличие от ленточной модели линейная строится в двух осях и графически увязывается со схематическим планом трассы - упрощенным строительным
1192
База нормативной документации: www.complexdoc.ru
генеральным планом, где трассу представляют в виде масштабной прямой линии в окружении всех (временных и постоянных) инженерных сооружений и сетей. Это обстоятельство значительно повышает уровень восприятия информации всех изображенных на графике технологических и организационных решений с увязкой с физическим адресом СМР.

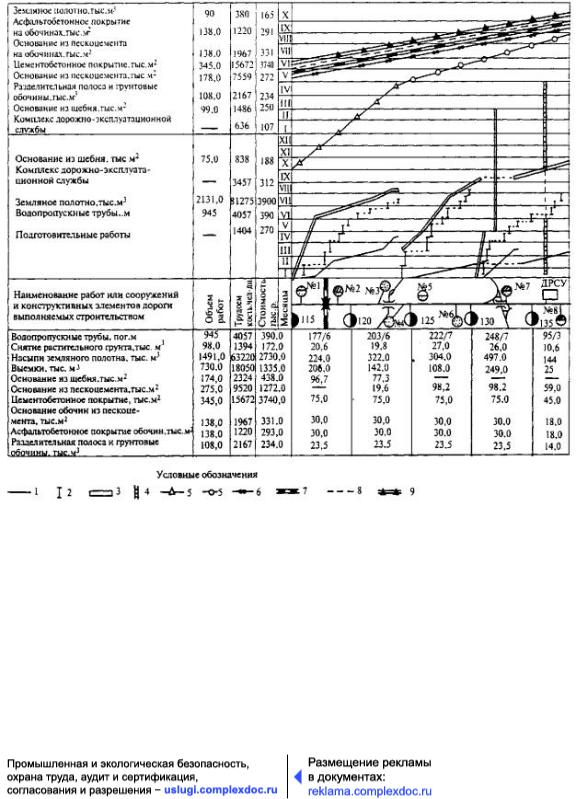

Рис. 22.3. Линейный календарный график организации строительства автомобильной дороги:
1 - подготовительные работы; 2 - строительство водопропускных труб; 3 - возведение насыпей и разработка выемок; 4 - строительство комплекса дорожно-эксплуатационной службы; 5 - устройство основания из щебня и пескоцемента; 6 - устройство основания обочин; 7 - устройство цементобетонного покрытия; 8 - устройство разделительной полосы; 9 - устройство асфальтобетонного покрытия обочин
1193
База нормативной документации: www.complexdoc.ru
Линейный календарный график сохраняет свойства ленточной диаграммы по проведению графической оптимизации затрат по тем же параметрам производственного процесса: по трудозатратам; по потребности в основных строительных машинах; по потребности в транспортных средствах; по потребности в материалах, изделиях и конструкциях.
Однако эта форма представления календарного плана, как и предыдущая, отличается, как отмечалось выше, статичностью изображения технологических и организационных решений, что при незначительных изменениях граничных условий построения модели приводит к ее полной практической непригодности.
Сетевой график. Воплощением календарного плана строительства автомобильной дороги в форме сетевой модели является сетевой график. Выше отмечались достоинства сетевых систем планирования и управления (СПУ).
На рис. 22.4 представлен пример построения сетевого графика и выполнения работ по разработке экскаватором грунта в резерве (выемке), транспортированию его на трассу строящейся дороги и отсыпке в земляное полотно с последующим уплотнением.
Рис. 22.4. Сетевой график выполнения работ:
а - по возведению земляного полотна из грунта, разрабатываемого в сосредоточенном резерве; б - по устройству щебеночного основания
1194
База нормативной документации: www.complexdoc.ru
Этот график, как и все сетевые графики на строительство отдельных сооружений автомобильной дороги, построен по так называемой «коридорной» схеме. Эта особенность построения сетевых графиков позволяет выделять в отдельные «коридоры» работы звеньев, отрядов, бригад, что в заметной степени облегчает планирование работ, выполняемых по принципу бригадного подряда. Кроме того, технологические характеристики поточных производственных процессов на строительстве автомобильной дороги (восстановление трассы, отсыпка земляного полотна, сооружение различных слоев дорожной одежды и пр.), предполагающие протяженные во времени и пространстве работы с их искусственным членением на участки или захватки, выполняемые одними и теми же механизмами, определяют предлагаемый характерный абрис сетевого графика.
По такой же «коридорной» схеме построен график выполнения работ по устройству щебеночного основания (рис. 22.4, б).
1195
База нормативной документации: www.complexdoc.ru
Рис. 22.5. Сетевой график организации строительства участка земляного полотна автомобильной дороги и устройства на нем щебеночного основания
На рис. 22.5 оба графика путем «сшивания» объединены в один общий сетевой график выполнения работ по возведению земляного полотна и устройству щебеночного основания (представлен фрагмент графика) - дан расчет продолжительности работ с определением по каждому участку или захватке раннего и позднего начала работы и раннего и позднего окончания. Расчет
1196
База нормативной документации: www.complexdoc.ru
сетевого графика выполнен на самом графике, что существенно увеличивает его информативность и упрощает работы по определению критических и напряженных путей графика и резервов времени как отдельных работ, так и целых путей. Расчет на графике в том виде, как он представлен на рис. 22.5, позволяет вести контроль за выполнением запланированных работ путем построения «фронтов» по контрольным календарным датам. С этой целью с помощью табл. 22.1 контрольная дата переводится в контрольную длину пути, далее на графике, построенном как в масштабе времени, так и без него, определяют участки всех путей с длиной, равной контрольной длине, т.е. соответствующей контрольной дате. Через концы найденных участков - контрольные точки проводят линию - фронт планируемого выполнения работ, который сравнивают с действительным состоянием работ на строящемся объекте. На рис. 22.5 построены фронты по планируемому состоянию работ на 7-ю и 12-ю смену (сутки, недели, декады и т.д.), обозначенные сплошной линией, и обозначенные пунктирной линией фронты фактического состояния работ, которые могут заметно отличаться в ту или другую сторону от планового. Сопоставление расчетного, определенного по плановому фронту состояния работ с фактическим состоянием работ на трассе строящейся дороги, последующие анализ и оценка ситуации предполагают принятие организационных и технологических решений в случае отставания работ от календарного плана строительства.
Таблица 22.1.
Пример определения календарных дат на 1989 г. подлине расчетного пути сетевого графика
Месяцы |
Календарные даты и рабочие дни |
Календарные даты рабочих дней
Январь 2 4 5 6 7 8 9 11 12 13 14 15 16 18 19 20 21 22 23 25 26 27 28
Февраль 1 2 3 4 5 6 8 9 10 11 12 13 15 16 17 18 19 20 22 23 24 25 26
1197
База нормативной документации: www.complexdoc.ru
Март |
1 |
2 |
3 |
4 |
5 |
7 |
9 |
10 11 12 14 15 16 17 18 19 21 22 23 24 25 26 28 |
||
... |
|
|
|
|
|
|
|
|
|
|
Номера |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 11 12 13 14 15 16 17 18 19 20 21 22 23 |
рабочих |
|
|
|
|
|
|
|
|
|
|
дней |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рабочие дни |
Январь |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 11 12 13 14 15 16 17 18 19 20 21 22 23 |
Февраль 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48
Март 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73
...
При возможных срывах, изменениях граничных условий производят пересчет графика и принимают организационные решения, исключающие изменение, как правило, в большую сторону длины критического пути, так как для последнего еще на начальном этапе разработки календарного плана - при определении продолжительности строительства дороги рассчитывают начало, длину и окончание.
Неизбежный в ходе строительства пересчет параметров сетевого графика без изменения топологии самой сети не представляет особых сложностей, так как расчет временных оценок графика, а именно они отличаются наименьшей устойчивостью в ходе строительства, при числе событий в системе СПУ до 500 легко реализуются вручную. Однако лучше, особенно для сетей с числом событий более 500, расчеты вести с использованием соответствующих компьютерных программ. Укрупненные сетевые модели, разрабатываемые в составе ПОС для автомобильных дорог с продолжительностью строительства до 4-5 лет, целесообразно выполнять с использованием банков данных и информационно-
1198
База нормативной документации: www.complexdoc.ru
поисковых систем, что позволяет оперативно осуществлять пересчет временных оценок в ходе выполнения СМР и тем самым реализовать гибкость предлагаемой структуры календарного плана работ.
Еще одно важное свойство сетевых графиков - возможность изменения календарного плана по его основному параметру - времени с сохранением топологии сети, а также управления рядом других не менее существенных параметров процесса строительства автомобильной дороги, а именно стоимостью, ресурсами, технико-экономическими показателями. При этом меняется только расчетная часть графика и сохраняется в неприкосновенности графическая часть - модель с управления. В связи с этим оперативное вмешательство в ход строительства можно осуществлять на любом уровне: в главном управлении, управлении строительства (тресте), в строительном управлении, в прорабском участке и т.д. Единственное условие такого вмешательства - сохранение соответствующих граничных условий для каждого уровня управления системой. Для главного управления это продолжительность строительства, стоимость СМР и т.д. На уровне строительного управления суживаются рамки системы, а граничные условия локальной сети определяются характеристиками тех узловых точек, по которым эта локальная сеть сшивается с объединенной системой СПУ.
Оптимизация сети по денежным ресурсам решает проблему упорядоченного распределения затрат во времени. Для оптимизации по денежным ресурсам на сеть, кроме временных оценок, выносят данные по себестоимости каждой работы (рис. 22.6, а).
1199
База нормативной документации: www.complexdoc.ru

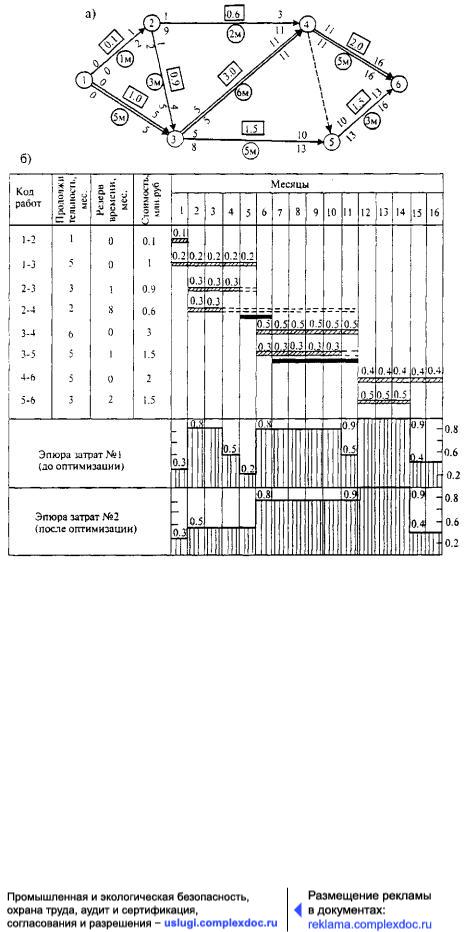

Рис. 22.6. Оптимизация сетевого графика по денежным затратам: а - укрупненный сетевой график строительства объекта (в квадратах показана стоимость работ, млн. руб., а в кружках - продолжительность работы, мес); б - график распределения затрат
На укрупненной модели выполняют расчет временных оценок путей и определяют критический путь. На основе исходной сети строят график распределения затрат во времени (рис. 22.6, б), где пунктиром изображают резервы времени каждой работы. Под графиком в том же масштабе времени строят эпюру суммарных затрат, которая указывает на их сильные колебания от месяца к месяцу. Но достаточно передвинуть начало работы 2-4 на 3 месяца, а работы 3-5 на 1 месяц в пределах имеющихся резервов времени, определенных путем расчета сети, как положение меняется.
