Техническая характеристика машины мвт 14- 1-0

Холодопроизводительность 14

t_s2=20⁰С

t_в1=25°С, кВт

Потребляемая мощность 6,5

при тех же условиях, кВт

Расход, м³/ч

хладоносителя 6

воздуха через конден- 10000

сатор

Количество хладагента R12, 20

кг

Количество смазочного мас- 7(5,5)

ла ХФ12-16, кг

Напряжение,В 380/220

Частота тока, Гц 50

Масса, кг 840

Габаритные размеры, мм 1830х600х1510

Рис. 5.15 Холодильная машина МВТ14-1-0:

а-общий вид; б -схема: 1 - рама; 2 - щит управления электрический; 3 - испаритель; 4- реле давления; 5 - реле температуры; 6-мановакууммегры; 7 - конденсатор; 8-вентилятор; 9-компрес сор; 10-фильтр-осушитель; 11-ресивер; 12-ТРВ; 13-вентиль электромагнитный

Для аккумулирования искусственного холода на фермах нашей промышленностью выпускается набор различных по производительности холодильных установок (табл.23). В качестве охлаждающего средства в холодильных уста­новках используют «Хладон-12» и «Хладон-22». Хлад­агент испаряется при минусовой температуре, отбирая тепло у окружающей среды (воды или молока). Темпе­ратура интенсивного испарения хладона при атмосфер­ном давлении —30° С.

Технологическая схема холодильной установки ХМ-ФВ20 показана на рисунке 5.16. В комплект установки входят: компрессорно-конденсаторный агрегат компрес­сор ФВ20, конденсатор КТР-12 или КТР-9, электродви­гатель АОП2-61-4 и магнитный пускатель); испарительно-регулирующий агрегат АИР-50 или АИР-32А (испа­ритель, регулирующая станция, теплообменник ТФ1-5ДА и ресивер РАФО); система управления (щит управле­ния ЩУ-ФВ 20Г и щиток сигнализации ЩС-ФВ 201); термореле ТР1-02Х; мембранный вентиль СВМ 40 или СВМ 2.

Холодильные установлен ХМ-ФУ 40/1 и ХМ-ФУ 40/Ц Читинского машиностроительного завода еще более производительны. Технологическая схема хо­лодильной установки ХМ-ФУ40 представлена на рисун­ке 5.17.

В комплект установки ХМ-ФУ40/1 или ХМ-ФУ40/П входят: компрессорно-конденсаторный агрегат (комп­рессор ФУ40, конденсатор КТР 25Б или КТР 18Б, эле­ктродвигатель АОП2-72-4 или АОП2-72-6, магнитный пускатель ПМЕ 422 или ПМЕ 582); испарительно-регу лирующий агрегат АИР-ЮОВ или АИР-65В ^(испари­тель ИТР-35Б или ИТР-25Б, регулирующая станция ФРС-40Б, теплообменник ТФ-70Г и ресивер РЛФ-0,09А); система управления (щит управления ШИЕ-5800-13А-2Б или ШИЕ-5800-13А-2А и щит сигнализации ЩУФУ-20 или ЩУФВ-20).

Компрессор и конденсатор имеют замкнутую водя­ную систему охлаждения. Нагретая в них вода проходит через градирню и отдает тепло в атмосферу. В испари­теле хладон, испаряясь, отбирает тепло в замкнутой рас­сольной (ледяной воды) системе, которая связана с по­требителями холода. Компрессор сжимает пары

Рис. 5.16. Технологическая схема холодильной установки ХМ-ФВ20:

1 - ресивер; 2 -конденсатор;3- компрессор; 4 - потребители холода; 5 -теплообменник; 6 - насос для подачи рассола; 7 - испаритель.

хладона и подает их в конденсатор. Вода отбирает часть тепла и через градирню отдает его в атмосферу. В конденса­торе хладон превращается в жидкость и поступает в ре­сивер. Жидкий хладон проходит через теплообменник, в котором часть тепла отдает встречному потоку хладо­на и через осушитель и регулирующую станцию посту­пает в испаритель. Здесь резко снижается давление хладона, он расширяется и падает его температура. Ис­паряющийся хладон охлаждает рассол (ледяную воду), которые циркулируют по замкнутой системе. В испари­теле хладон превращается в пар, который засасывается компрессором, и цикл повторяется.

Схема холодильной установки МВТ-25 показана на рисунке 5.18. Отличительная особенность работы холо­дильных установок МВТ-18 и МВТ-25 состоит в том, что тепло от нагретого и сжатого компрессором хладона отбирается потоком воздуха и уносится в атмосферу. Расход воздуха, охлаждающего конденсатор, достигает24700 м3/ч. В качестве теплоносителя используют пить­евую или пресную технически чистую воду, и водный рас­твор обезвоженного хлористого кальция

Рис. 5.17. Технологическая схема холодильной установки ХМ-ФУ40:

1 - потребитель холода; 2 - электродвигатель; 3 - конденсатор; 4 - ресивер; 5-компрессор; 6 - теплообменник; 7-релирующая станция; 8 -испаритель 9 –рассольный насос

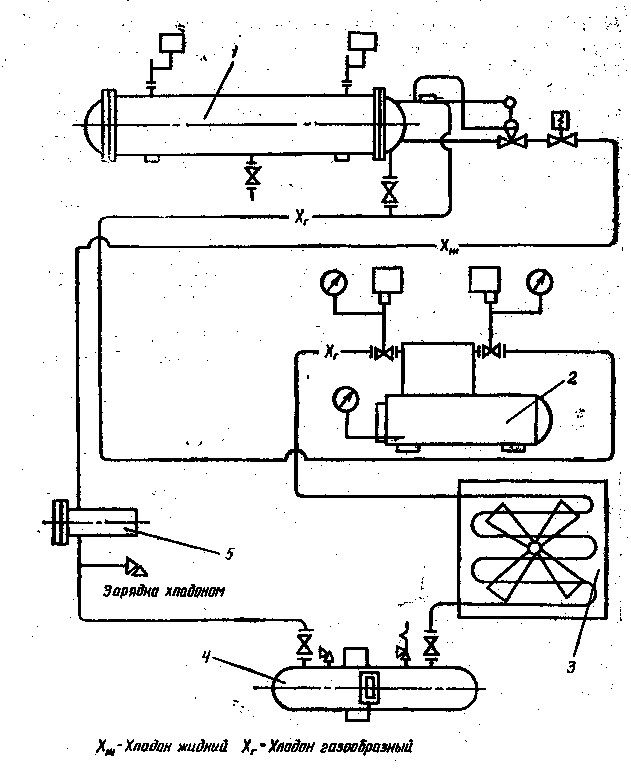

Рис. 5.18. Технологическая схема холодильной установки МВТ-25

1 - испаритель; 2 - компрессор; 3 - воздушный конденсатор; 4 - ресивер; 5 - фильтр-осушитель.

Машины холодильные МКТ-14-2-0 и МКТ-20-2-0 с во­дяным охлаждением конденсатора предназначены для охлаждения жидкого теплоносителя в системах конди­ционирования воздуха и других системах охлаждениям использованием промежуточного теплоносителя.

Схема работы холодильных машин МКТ-14-2-0 и МКТ-20-2-0, холодопроизводительностью соответственно 14 и 20 кВт представлена на рис. 5.19

Рис. 5.19. Машина холодильная МКТ-14-2-0 (МКТ-20-2-0):

а —габаритный чертеж, 1— компрессор; 2 - испаритель; 3- конденсатор;

4 — щит управления; 5 — осушитель-фильтр; б — принципиальная схема машины; 1 — датчик-реле температуры, 2 — вентиль терморегулирующий; 3 — вентиль мембранный с электромагнитным приводом; 4 — осушитель-фильтр; 5 — вен­тиль заправочный; 6 — вентиль запорный; 7—пробка плавкая; 8 — конденсатор; 9 — компрессор; 10, 11, 13 — мановакуумметры;

12 — датчик-реле давления; 14 — смотровое устройство; 15 — испаритель

Техническая характеристика однотемпературных малых холодильных машин приведена в табл. 5.14 и на рис. 5.20 и 5.21.

Если холодильник состоит из трех или четырех холодильных камер общей площадью 30–50 м², в каждой из которых необходимо точно поддерживать заданную температуру воздуха, применяют холодильные машины ХМ1-6, ХМВ1-6, ХМ1-9, ХМВ1-9. Эти машины называют многотемпературными, так как они имеют приборы автоматики для поддержания заданной температуры в каждой камере. При достижении заданной температуры закрывается соленоидный вентиль на арматурном щите и прекращается подача хладона в данную камеру. Для поддержания в оптимальных пределах давления всасывания при достижении необходимой температуры отключается только половина испарительных батарей. Защита от понижения давления всасывания ниже допустимого в этих машинах осуществляется при помощи реле давления. Преимуществом многотемпературных машин является экономия площади для размещения холодильного агрегата. Например, вместо трех агрегатов марки ИФ-49 можно установить один агрегат АК1-9. Недостатками этих машин являются их меньшая надежность (большая вероятность выхода из строя вследствие значительного количества приборов автоматики), а также высокая стоимость.

После того как выбрана необходимая марка холодильной машины, из технической характеристики или каталога выписывают, сколько испарителей или воздухоохладителей поставляют с данной холодильной машины и какова площадь их теплопередающей поверхности. Затем распределяют испарители по камерам соответственно тепловым нагрузкам.

Потребную площадь теплопередающей поверхности F_м (в м²) определяют по формуле

, (5.16)

где – нагрузка на оборудование, равная теплопритоку в данную камеру, Вт;

– расчетный коэффициент теплопередачи камерного оборудования, Вт/(м²·К);

– расчетная разность температур между воздухом и холодным агентом, °С.

Таблица 5.14

Техническая характеристика однотемпературных малых холодильных машин

Рис. 5.20 Характеристики малых холодильных агрегатов с водяным охлаждением конденсатора:

1 – АКФУ-8; 2 – АКФВ-6; 3 – АКФВ4М; 4 –ИФ49

Рис. 5.21 Характеристики малых холодильных агрегатов с воздушным

охлаждением конденсатора:

1 – АКФВ1-6; 2 – ИФ-56М

Расчетный коэффициент принимают равным для испарительных ребристых батарей 1.5 –2.5 Вт/(м²·К) [1,3–2,2 ккал/(м²·ч·°С)]; для воздухоохладителей 12–14 Вт/м²·К) [10–12 ккал/(м²·ч·°С)].

Расчетная разность температур составляет для ребристых испарителей 14– 16 °С, для воздухоохладителей 9–11 °С.

При распределении комплекта испарителей по камерам могут встретиться трудности из-за несоответствия расчетной и действительной площади поверхности испарителя.

Если холодильник состоит из одной камеры, весь комплект поставляемых испарителей размещают в этой камере.

Значительно чаще один холодильный агрегат устанавливают для охлаждения двух камер. При этом может оказаться, что для одной камеры требуется поверхность большая, чем по расчету, а для другой – меньшая.

Например, при определении площади поверхности испарителей дли холодильника, состоящего из двух камер, может оказаться, что для одной камеры необходим испаритель площадью 15 м², а для другой 25 м², а в результате расчета для охлаждения этих камер подобран холодильный агрегат ИФ-49М.

Однако, как видно из табл. 5.14, он комплектуется четырьмя батареями ИРСН-10 с площадью теплопередающей поверхности 10 м² каждая.

Поэтому возможны два варианта размещения испарителей:

один испаритель в меньшую камеру и три испарителя в большую;

по два испарителя в каждую камеру.

При обоих вариантах в какой-то камере площадь испарителей превышает требуемую, а в какой-то ее не хватает.

В этом случае необходимо произвести поверочный расчет холодильной установки при первом и втором вариантах размещения испарителей и остановиться на том из них, при котором коэффициент рабочего времени холодильного агрегата будет наименьшим (при расчетных температурах воздуха в камерах).
