- •Самолетовождение
- •Самолетовождение
- •Введение
- •Раздел 1 авиационной
- •Глава 1 основные географические понятия
- •1. Форма и размеры Земли
- •2. Основные точки, линии и круги на земном шаре
- •3. Географические координаты
- •4. Длина дуги меридиана, экватора и параллели
- •5. Единицы измерения расстояний
- •6. Направления на земной поверхности
- •7. Ортодромия и локсодромия
- •Глава 2 карты, применяемые в авиации
- •1. Назначение карт
- •2. План и карта
- •3. Масштаб карты
- •4. Сущность картографических проекций и их классификация
- •5. Цилиндрические проекции
- •6. Конические проекции
- •7. Поликонические проекции
- •8. Видоизмененная поликоническая (международная) проекция
- •9. Азимутальные проекции
- •10. Содержание карт
- •11. Классификация авиационных карт по назначению
- •12. Разграфка и номенклатура (обозначение) карт
- •13. Сборные таблицы, подбор и склеивание необходимых листов карт
- •14. Работа с картой
- •Раздел II элементы полета
- •Глава 3 курсы самолета девиация магнитных компасов
- •1. Земной магнетизм
- •2. Девиация компаса и вариация
- •3. Курсы самолета
- •4 . Путевые углы и способы их определения
- •5. Пеленг и курсовой угол ориентира
- •6. Списывание девиации магнитных компасов
- •7. Магнитные поля, действующие на картушку компаса, установленного на самолете
- •9. Сущность устранения (компенсации) полукруговой девиации
- •10. Назначение и устройство девиационного пеленгатора
- •11. Определение магнитного пеленга ориентира с помощью девиационного пеленгатора
- •12. Установка самолета на заданный магнитный курс
- •13. Подготовка к выполнению и выполнение девиационных работ
- •Протокол выполнения девиационных работ
- •Магнитные пеленги ориентиров
- •Устранение постоянной девиации
- •14. Определение и устранение девиации гироиндукционного компаса гик-1
- •15. Списывание девиации на самолетах с гтд
- •Глава 4 навигационная линейка
- •1. Назначение и принцип устройства навигационной линейки
- •2. Шкалы навигационной линейки и их назначение
- •3. Умножение и деление чисел при помощи нл-10м
- •4. Определение значений тригонометрических функций углов
- •5. Умножение данного числа на тригонометрические функции углов
- •6. Деление данного числа на тригонометрические функции углов
- •7. Расчет пройденного расстояния, времени полета и путевой скорости
- •8. Перевод скорости, выраженной в метрах в секунду, в скорость, выраженную в километрах в час, и обратно
- •9. Перевод морских и английских миль в километры и обратно
- •10. Перевод футов в метры и обратно
- •Глава 5 высота полета
- •1. Классификация высот полета от уровня измерения
- •2. Способы измерения высоты полета
- •3. Ошибки барометрических высотомеров
- •Показания высотомера с учетом суммарных поправок
- •4. Расчет времени и места набора высоты заданного эшелона
- •5. Расчет времени и места начала снижения
- •6. Расчет вертикальной скорости снижения или набора высоты
- •Глава 6 скорость полета
- •1. Воздушная и путевая скорости
- •2. Ошибки указателя воздушной скорости
- •3. Расчет истинной воздушной скорости по показанию однострелочного указателя скорости
- •4. Расчет приборной воздушной скорости для однострелочного указателя скорости
- •5. Расчет истинной и приборной воздушной скорости в уме
- •6. Расчет истинной воздушной скорости по показанию широкой стрелки комбинированного указателя скорости
- •7. Расчет истинной воздушной скорости по узкой стрелке кус
- •Приборные и аэродинамические поправки комбинированного указателя скорости
- •8. Расчет показания широкой стрелки кус для заданной истинной скорости
- •Глава 7 учет влияния ветра на полет самолета
- •1. Ветер навигационный и метеорологический
- •2. Навигационный треугольник скоростей, его элементы и их взаимозависимость
- •3. Решение навигационного треугольника скоростей
- •Решение навигационного треугольника скоростей на нл-10м.
- •Решение навигационного треугольника скоростей подсчетом в уме.
- •Зависимость угла сноса и путевой скорости от угла ветра
- •4. Способы определения путевой скорости в полете
- •5. Определение путевой скорости, пройденного расстояния и времени полета подсчетом в уме
- •6. Способы определения угла сноса в полете
- •Раздел III штурманская подготовка и
- •Глава 8 обеспечение безопасности самолетовождения
- •1. Требования безопасности самолетовождения
- •2. Безопасная высота полета и ее расчет
- •3. Предотвращение случаев потери ориентировки
- •4. Предотвращение случаев попаданий самолетов в зоны с особым режимом полетов
- •5. Предотвращение случаев попаданий самолетов в районы с опасными для полетов метеоявлениями
- •Глава 9 штурманская подготовка к полету
- •1. Предварительная штурманская подготовка к полету
- •2. Предполетная штурманская подготовка
- •3. Назначение штурманского бортового журнала и его заполнение в период подготовки к полету
- •4. Штурманский контроль готовности экипажа к полету
- •Глава 10 основные правила самолетовождения
- •1. Порядок выполнения маршрутного полета
- •2. Выход на исходный пункт маршрута
- •3. Выход на линию заданного пути
- •4. Контроль и исправление пути
- •5. Определение навигационных элементов на контрольном этапе
- •6. Выход на конечный пункт маршрута
- •7. Порядок работы штурмана при выполнении полета по воздушной трассе
- •8. Заполнение штурманского бортового журнала в полете и записи на карте
- •Глава 11 визуальная ориентировка
- •1. Сущность визуальной ориентировки
- •2. Классификация ориентиров и их главные отличительные признаки
- •Дальность видимости ориентиров в зависимости от высоты полета днем в ясную погоду
- •3. Условия ведения визуальной ориентировки
- •5. Правила ведения визуальной ориентировки
- •6. Ориентирование карты по странам света
- •7. Порядок ведения визуальной ориентировки и точность определения места самолета
- •8. Определение места самолета штилевой прокладкой пути
- •Раздел IV с использованием угломерных
- •Глава 12 радионавигационные элементы
- •1. Общая характеристика и виды радиотехнических систем
- •2. Основные радионавигационные элементы
- •3. Поправка на угол схождения меридианов
- •4. Пользование указателями радиокомпаса
- •Глава 13 самолетовождение с использованием радиокомпаса
- •1. Задачи самолетовождения, решаемые с помощью радиокомпаса
- •2. Полет от радиостанции
- •3. Полет на радиостанцию
- •4. Выход на радиостанцию с нового заданного направления
- •5. Определение момента пролета радиостанции или ее траверза
- •6. Контроль пути по дальности с помощью боковых радиостанций
- •7. Определение места самолета
- •Глава 14 списывание радиодевиации
- •1. Причины радиодевиации и ее характер
- •2. Выполнение радиодевиационных работ
- •3. Подготовка к проведению радиодевиационных работ
- •4. Устранение установочной ошибки рамки радиокомпаса
- •5. Определение радиодевиации
- •Протокол выполнения радиодевиационных работ
- •Выбранные радиостанции
- •Устранение установочной ошибки рамки радиокомпаса
- •6. Компенсация радиодевиации
- •7. Определение остаточной радиодевиации и составление графика радиодевиации
- •8. Декомпенсация радиодевиации
- •9. Проверка правильности остаточной радиодевиации в полете
- •Глава 15 самолетовождение с использованием наземных радиопеленгаторов
- •Задачи самолетовождения, решаемые с помощью наземных радиопеленгаторов
- •2. Полет от наземного радиопеленгатора
- •3. Полет на радиопеленгатор
- •5. Сущность истинного пеленга (ип) и взаимозависимость пеленгов
- •7. Определение места самолета
- •8. Сущность кодовых выражений щге и щтф
- •Раздел V с использованием радиолокационных и навигационных систем
- •Глава 16 самолетовождение с использованием наземных радиолокаторов
- •1. Назначение наземных радиолокаторов и задачи, решаемые с их помощью
- •2. Определение азимута и дальности до самолета
- •3. Определение места самолета
- •4. Определение путевой скорости самолета
- •5. Контроль и исправление пути при полете от радиолокатора и на радиолокатор
- •6. Контроль пути по направлению и дальности
- •7. Вывод самолета на запасный аэродром с помощью наземного радиолокатора
- •Глава 17
- •2. Изображение ориентиров на экране индикатора
- •3. Использование рпсн-2 в режимах «Обзор» и «Дальний обзор»
- •4. Использование рпсн-2 в режимах «Снос» и «Снос точно»
- •5. Использование рпсн-2 в режиме «Скорость»
- •6. Использование рпсн-2 в режиме «Препятствие»
- •Значение углов α для обхода грозы
- •7. Особенности использования самолетной радиолокационной станции рпсн-3
- •Глава 18 самолетовождение с использованием радиотехнической системы ближней навигации рсбн-2
- •1. Назначение рсбн-2 и задачи, решаемые с ее помощью
- •2. Основные сведения о рсбн-2
- •Дальность действия рсбн-2
- •3. Применение рсбн-2 в полете
- •4. Определение навигационных элементов с помощью рсбн-2
- •5. Использование рсбн-2 для захода на посадку
- •План использования системы рсбн-2
- •7. Проверка работоспособности самолетного оборудования рсбн-2 и калибровка шкал ппда
- •Глава 19 использование навигационного индикатора ни-50бм
- •1. Назначение ни-50бм и задачи, решаемые с его помощью
- •2. Основные сведения о ни-50бм
- •3. Методы использования ни-50бм в полете
- •5. Вывод самолета в заданный район
- •6. Использование ни-50бм при обходе гроз
- •7. Использование ни-50бм для счисления пути
- •8. Предполетная проверка ни-50бм
- •Глава 20 самолетовождение с использованием навигационной системы «трасса»
- •1. Назначение системы и задачи, решаемые с ее помощью
- •2. Состав оборудования системы «Трасса» и принцип работы навигационного вычислителя
- •3. Органы управления, указатели системы «Трасса» и их назначение
- •4. Навигационное использование системы «Трасса»
- •5. Включение и проверка работы системы «Трасса» перед полетом
- •Раздел VI. В особых условиях
- •Глава 21 особенности самолетовождения при полетах в особых условиях
- •1. Особенности самолетовождения над горной местностью
- •2. Особенности самолетовождения в условиях грозовой деятельности
- •3. Особенности самолетовождения в Арктике и Антарктике
- •4. Особенности самолетовождения над безориентирной местностью
- •5. Особенности самолетовождения на малых высотах
- •Дальность видимости ориентиров с малых высот
- •Время наблюдения ориентиров в поле видимости при полетах на малых высотах
- •6. Особенности самолетовождения в ночных условиях
- •Дальность видимости ориентиров в темную ночь
- •Глава 22 пробивание облачности и заход на посадку в сложных метеоусловиях
- •1. Схемы снижения и захода на посадку
- •2. Расчет элементов захода на посадку по малому прямоугольному маршруту в штиль
- •3. Расчет элементов захода на посадку по малому прямоугольному маршруту при ветре
- •4. Расчет времени начала снижения при заходе на посадку с прямой для самолета Ан-24
- •5. Заход на посадку по радиолокационной системе рсп
- •6. Заход на посадку по кратчайшему пути
- •Полеты по ортодромии
- •1. Необходимость полета по ортодромии
- •2. Навигационные элементы ортодромической линии пути
- •3. Способы определения ортодромических путевых углов
- •4. Зависимость между ортодромическим, истинным и магнитным курсами
- •5. Курсовая система кс-6, ее назначение и комплект
- •6. Режимы работы, органы управления, указатели кс-6 и их назначение
- •7. Подготовка данных для применения кс-6
- •8. Предполетная проверка кс-6
- •9. Использование кс-6 в полете
- •10. Контроль пути по направлению при полете по ортодромии
- •11. Расчет ипс при полете по ортодромии
- •12. Корректировка показаний кс-6 для отсчета курса по магнитному меридиану аэродрома посадки
- •13. Использование курсовых приборов самолета Ан-24
- •Выбор режима полета на самолетах с гтд и расчет рубежа возврата
- •1. Особенности самолетовождения высотно-скоростных самолетов
- •2. Таблица крейсерских режимов горизонтального полета самолета Ан-24 и пользование таблицей
- •3. Расчет общего запаса топлива с помощью графика
- •4. Расчет максимальной дальности рубежа возврата на аэродром вылета и на запасные аэродромы
- •Коэффициенты к для расчета рубежа возврата самолета Ан-24
- •Глава 25 навигационные задачи на маневрирование
- •1. Определение времени последнего срока вылета
- •2. Расчет времени и места встречи самолетов, летящих на встречных курсах
- •3. Расчет времени и места догона впереди летящего самолета
- •4. Расчет времени и места встречи самолета с темнотой или рассветом и определение продолжительности ночного полета
- •Приложение Сокращенные обозначения и условные знаки, принятые в самолетовождении
- •Условные обозначения элементов схем захода на посадку
- •Условные знаки, применяемые на полетных картах и схемах
- •Предметный указатель
- •Оглавление
- •Раздел I Основы авиационной картографии
- •Глава 1
- •Глава 2
- •Раздел II Навигационные элементы полета и их расчет
- •Глава 3
- •Глава 4
- •Глава 5
- •Глава 6
- •Глава 7
- •Раздел III Безопасность самолетовождения. Штурманская подготовка и правила выполнения полета
- •Глава 8
- •Глава 9
- •Глава 10
- •Глава 11
- •Раздел IV Самолетовождение с использованием угломерных радиотехнических систем
- •Глава 12
- •Глава 13
- •Глава 14
- •Глава 15
- •Раздел V Самолетовождение с использованием радиолокационных и навигационных систем
- •Глава 16
- •Глава 17.
- •Глава 18
- •Глава 19
- •Глава 20
- •Раздел VI Полеты в особых условиях
- •Глава 21
- •Глава 22
- •Глава 23
- •Глава 24
- •Глава 25
Глава 19 использование навигационного индикатора ни-50бм
1. Назначение ни-50бм и задачи, решаемые с его помощью
Одной из важнейших задач, выполняемых экипажем самолета в полете, является сохранение ориентировки. Ее решение достигается периодическим определением места самолета визуальной ориентировкой и с помощью различных радиотехнических средств. При полетах на больших высотах и в сложных метеоусловиях визуальную ориентировку не всегда можно применить, а определение места самолета с помощью радиотехнических средств требует времени, которым штурман не всегда располагает. Поэтому на современных самолетах устанавливается навигационный индикатор НИ-50БМ. Он является автономным прибором, предназначенным для непрерывного счисления пройденного самолетом пути и обеспечения сохранения ориентировки.
Навигационный индикатор позволяет решать следующие задачи самолетовождения:
1. Определять место самолета.
2. Контролировать момент выхода на заданный пункт, проход которого нельзя определить с помощью других средств.
3. Определять направление и скорость ветра.
4. Выводить самолет в заданный район.
5. Контролировать полет при обходе гроз и выходить на ЛЗП после их обхода.
2. Основные сведения о ни-50бм
В комплект навигационного индикатора входят следующие основные приборы (рис. 19.1): датчик воздушной скорости (ДВС), автомат курса, задатчик ветра и счетчик координат. Все они, кроме датчика воздушной скорости, устанавливаются на приборной доске штурмана и используются для управления индикатором.
Навигационный индикатор является полуавтоматом. Одна часть исходных данных вводится в прибор автоматически, а другая — вручную. Данные об истинной воздушной скорости и курсе полета вводятся в навигационный индикатор автоматически, а данные о ветре и положении осей условных координат относительно магнитного меридиана — вручную.

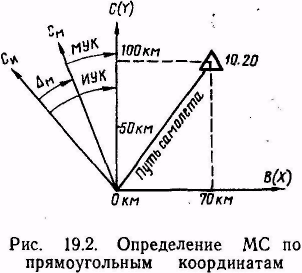

Навигационный индикатор непрерывно учитывает магнитный курс, истинную воздушную скорость и ветер и раскладывает пройденный самолетом путь на две составляющие по осям прямоугольной системы координат (рис. 19.2). Главную ось этой системы условились обозначать буквой С (У), а вторую ось, расположенную перпендикулярно к главной —буквой В (X), т. е. прописными (большими) буквами слов север и восток.
Координаты места самолета указывают две стрелки счетчика координат:
стрелка «С» по оси С, а стрелка «В» — по оси В. Отсчет координат по обеим стрелкам производится по шкале, оцифрованной от 0 до 1000 км.
Для отсчета дальности более 1000 км для стрелки «С» имеется дополнительная шкала, оцифрованная от 0 до 5000 км.
Установка стрелок на нуль или на значение заданных координат осуществляется раздельно с помощью ручки. Если на нее нажать, то при вращении ручки перемещается стрелка «С», если ручку вытянуть на себя, то при ее вращении перемещается стрелка «В». Контроль за работой навигационного индикатора производится по контрольным индексам, обозначенным буквами С и В, которые наблюдаются в специальном окошке.

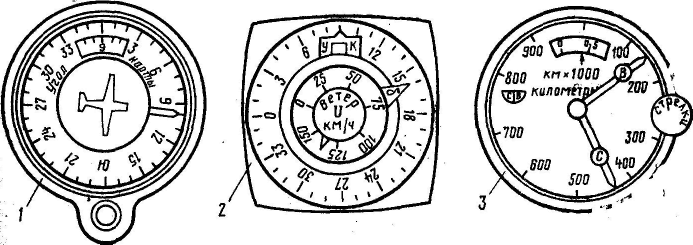

Рис. 19.1. Основные приборы НИ-50БМ: 1 — автомат курса; 2 —задатчик ветра; 3 — счетчик координат
К оординатную ось С обычно располагают на карте в таком направлении, чтобы удобно было пользоваться системой прямоугольных координат на данном участке трассы. Поэтому ось С может не совпадать с магнитным меридианом карты, а составлять с ним некоторый угол. Этот угол условились называть углом карты (см. рис. 19.2). Так как в навигационный индикатор вводится магнитный курс, то и угол карты определяется и устанавливается на индикаторе относительно магнитного меридиана.
Магнитным углом карты (МУК) называется угол, заключенный между северным направлением магнитного меридиана карты и осью С прямоугольной системы координат. Для определения МУК необходимо с помощью транспортира измерить угол по ходу часовой стрелки между северным направлением истинного меридиана карты и осью С прямоугольной системы, координат (ИУК) и алгебраически вычесть из полученного угла величину магнитного склонения района полета:
МУК = ИУК — (± Δм).
Магнитный угол карты устанавливается на шкалах автомата курса и задатчика ветра.
