- •Самолетовождение
- •Самолетовождение
- •Введение
- •Раздел 1 авиационной
- •Глава 1 основные географические понятия
- •1. Форма и размеры Земли
- •2. Основные точки, линии и круги на земном шаре
- •3. Географические координаты
- •4. Длина дуги меридиана, экватора и параллели
- •5. Единицы измерения расстояний
- •6. Направления на земной поверхности
- •7. Ортодромия и локсодромия
- •Глава 2 карты, применяемые в авиации
- •1. Назначение карт
- •2. План и карта
- •3. Масштаб карты
- •4. Сущность картографических проекций и их классификация
- •5. Цилиндрические проекции
- •6. Конические проекции
- •7. Поликонические проекции
- •8. Видоизмененная поликоническая (международная) проекция
- •9. Азимутальные проекции
- •10. Содержание карт
- •11. Классификация авиационных карт по назначению
- •12. Разграфка и номенклатура (обозначение) карт
- •13. Сборные таблицы, подбор и склеивание необходимых листов карт
- •14. Работа с картой
- •Раздел II элементы полета
- •Глава 3 курсы самолета девиация магнитных компасов
- •1. Земной магнетизм
- •2. Девиация компаса и вариация
- •3. Курсы самолета
- •4 . Путевые углы и способы их определения
- •5. Пеленг и курсовой угол ориентира
- •6. Списывание девиации магнитных компасов
- •7. Магнитные поля, действующие на картушку компаса, установленного на самолете
- •9. Сущность устранения (компенсации) полукруговой девиации
- •10. Назначение и устройство девиационного пеленгатора
- •11. Определение магнитного пеленга ориентира с помощью девиационного пеленгатора
- •12. Установка самолета на заданный магнитный курс
- •13. Подготовка к выполнению и выполнение девиационных работ
- •Протокол выполнения девиационных работ
- •Магнитные пеленги ориентиров
- •Устранение постоянной девиации
- •14. Определение и устранение девиации гироиндукционного компаса гик-1
- •15. Списывание девиации на самолетах с гтд
- •Глава 4 навигационная линейка
- •1. Назначение и принцип устройства навигационной линейки
- •2. Шкалы навигационной линейки и их назначение
- •3. Умножение и деление чисел при помощи нл-10м
- •4. Определение значений тригонометрических функций углов
- •5. Умножение данного числа на тригонометрические функции углов
- •6. Деление данного числа на тригонометрические функции углов
- •7. Расчет пройденного расстояния, времени полета и путевой скорости
- •8. Перевод скорости, выраженной в метрах в секунду, в скорость, выраженную в километрах в час, и обратно
- •9. Перевод морских и английских миль в километры и обратно
- •10. Перевод футов в метры и обратно
- •Глава 5 высота полета
- •1. Классификация высот полета от уровня измерения
- •2. Способы измерения высоты полета
- •3. Ошибки барометрических высотомеров
- •Показания высотомера с учетом суммарных поправок
- •4. Расчет времени и места набора высоты заданного эшелона
- •5. Расчет времени и места начала снижения
- •6. Расчет вертикальной скорости снижения или набора высоты
- •Глава 6 скорость полета
- •1. Воздушная и путевая скорости
- •2. Ошибки указателя воздушной скорости
- •3. Расчет истинной воздушной скорости по показанию однострелочного указателя скорости
- •4. Расчет приборной воздушной скорости для однострелочного указателя скорости
- •5. Расчет истинной и приборной воздушной скорости в уме
- •6. Расчет истинной воздушной скорости по показанию широкой стрелки комбинированного указателя скорости
- •7. Расчет истинной воздушной скорости по узкой стрелке кус
- •Приборные и аэродинамические поправки комбинированного указателя скорости
- •8. Расчет показания широкой стрелки кус для заданной истинной скорости
- •Глава 7 учет влияния ветра на полет самолета
- •1. Ветер навигационный и метеорологический
- •2. Навигационный треугольник скоростей, его элементы и их взаимозависимость
- •3. Решение навигационного треугольника скоростей
- •Решение навигационного треугольника скоростей на нл-10м.
- •Решение навигационного треугольника скоростей подсчетом в уме.
- •Зависимость угла сноса и путевой скорости от угла ветра
- •4. Способы определения путевой скорости в полете
- •5. Определение путевой скорости, пройденного расстояния и времени полета подсчетом в уме
- •6. Способы определения угла сноса в полете
- •Раздел III штурманская подготовка и
- •Глава 8 обеспечение безопасности самолетовождения
- •1. Требования безопасности самолетовождения
- •2. Безопасная высота полета и ее расчет
- •3. Предотвращение случаев потери ориентировки
- •4. Предотвращение случаев попаданий самолетов в зоны с особым режимом полетов
- •5. Предотвращение случаев попаданий самолетов в районы с опасными для полетов метеоявлениями
- •Глава 9 штурманская подготовка к полету
- •1. Предварительная штурманская подготовка к полету
- •2. Предполетная штурманская подготовка
- •3. Назначение штурманского бортового журнала и его заполнение в период подготовки к полету
- •4. Штурманский контроль готовности экипажа к полету
- •Глава 10 основные правила самолетовождения
- •1. Порядок выполнения маршрутного полета
- •2. Выход на исходный пункт маршрута
- •3. Выход на линию заданного пути
- •4. Контроль и исправление пути
- •5. Определение навигационных элементов на контрольном этапе
- •6. Выход на конечный пункт маршрута
- •7. Порядок работы штурмана при выполнении полета по воздушной трассе
- •8. Заполнение штурманского бортового журнала в полете и записи на карте
- •Глава 11 визуальная ориентировка
- •1. Сущность визуальной ориентировки
- •2. Классификация ориентиров и их главные отличительные признаки
- •Дальность видимости ориентиров в зависимости от высоты полета днем в ясную погоду
- •3. Условия ведения визуальной ориентировки
- •5. Правила ведения визуальной ориентировки
- •6. Ориентирование карты по странам света
- •7. Порядок ведения визуальной ориентировки и точность определения места самолета
- •8. Определение места самолета штилевой прокладкой пути
- •Раздел IV с использованием угломерных
- •Глава 12 радионавигационные элементы
- •1. Общая характеристика и виды радиотехнических систем
- •2. Основные радионавигационные элементы
- •3. Поправка на угол схождения меридианов
- •4. Пользование указателями радиокомпаса
- •Глава 13 самолетовождение с использованием радиокомпаса
- •1. Задачи самолетовождения, решаемые с помощью радиокомпаса
- •2. Полет от радиостанции
- •3. Полет на радиостанцию
- •4. Выход на радиостанцию с нового заданного направления
- •5. Определение момента пролета радиостанции или ее траверза
- •6. Контроль пути по дальности с помощью боковых радиостанций
- •7. Определение места самолета
- •Глава 14 списывание радиодевиации
- •1. Причины радиодевиации и ее характер
- •2. Выполнение радиодевиационных работ
- •3. Подготовка к проведению радиодевиационных работ
- •4. Устранение установочной ошибки рамки радиокомпаса
- •5. Определение радиодевиации
- •Протокол выполнения радиодевиационных работ
- •Выбранные радиостанции
- •Устранение установочной ошибки рамки радиокомпаса
- •6. Компенсация радиодевиации
- •7. Определение остаточной радиодевиации и составление графика радиодевиации
- •8. Декомпенсация радиодевиации
- •9. Проверка правильности остаточной радиодевиации в полете
- •Глава 15 самолетовождение с использованием наземных радиопеленгаторов
- •Задачи самолетовождения, решаемые с помощью наземных радиопеленгаторов
- •2. Полет от наземного радиопеленгатора
- •3. Полет на радиопеленгатор
- •5. Сущность истинного пеленга (ип) и взаимозависимость пеленгов
- •7. Определение места самолета
- •8. Сущность кодовых выражений щге и щтф
- •Раздел V с использованием радиолокационных и навигационных систем
- •Глава 16 самолетовождение с использованием наземных радиолокаторов
- •1. Назначение наземных радиолокаторов и задачи, решаемые с их помощью
- •2. Определение азимута и дальности до самолета
- •3. Определение места самолета
- •4. Определение путевой скорости самолета
- •5. Контроль и исправление пути при полете от радиолокатора и на радиолокатор
- •6. Контроль пути по направлению и дальности
- •7. Вывод самолета на запасный аэродром с помощью наземного радиолокатора
- •Глава 17
- •2. Изображение ориентиров на экране индикатора
- •3. Использование рпсн-2 в режимах «Обзор» и «Дальний обзор»
- •4. Использование рпсн-2 в режимах «Снос» и «Снос точно»
- •5. Использование рпсн-2 в режиме «Скорость»
- •6. Использование рпсн-2 в режиме «Препятствие»
- •Значение углов α для обхода грозы
- •7. Особенности использования самолетной радиолокационной станции рпсн-3
- •Глава 18 самолетовождение с использованием радиотехнической системы ближней навигации рсбн-2
- •1. Назначение рсбн-2 и задачи, решаемые с ее помощью
- •2. Основные сведения о рсбн-2
- •Дальность действия рсбн-2
- •3. Применение рсбн-2 в полете
- •4. Определение навигационных элементов с помощью рсбн-2
- •5. Использование рсбн-2 для захода на посадку
- •План использования системы рсбн-2
- •7. Проверка работоспособности самолетного оборудования рсбн-2 и калибровка шкал ппда
- •Глава 19 использование навигационного индикатора ни-50бм
- •1. Назначение ни-50бм и задачи, решаемые с его помощью
- •2. Основные сведения о ни-50бм
- •3. Методы использования ни-50бм в полете
- •5. Вывод самолета в заданный район
- •6. Использование ни-50бм при обходе гроз
- •7. Использование ни-50бм для счисления пути
- •8. Предполетная проверка ни-50бм
- •Глава 20 самолетовождение с использованием навигационной системы «трасса»
- •1. Назначение системы и задачи, решаемые с ее помощью
- •2. Состав оборудования системы «Трасса» и принцип работы навигационного вычислителя
- •3. Органы управления, указатели системы «Трасса» и их назначение
- •4. Навигационное использование системы «Трасса»
- •5. Включение и проверка работы системы «Трасса» перед полетом
- •Раздел VI. В особых условиях
- •Глава 21 особенности самолетовождения при полетах в особых условиях
- •1. Особенности самолетовождения над горной местностью
- •2. Особенности самолетовождения в условиях грозовой деятельности
- •3. Особенности самолетовождения в Арктике и Антарктике
- •4. Особенности самолетовождения над безориентирной местностью
- •5. Особенности самолетовождения на малых высотах
- •Дальность видимости ориентиров с малых высот
- •Время наблюдения ориентиров в поле видимости при полетах на малых высотах
- •6. Особенности самолетовождения в ночных условиях
- •Дальность видимости ориентиров в темную ночь
- •Глава 22 пробивание облачности и заход на посадку в сложных метеоусловиях
- •1. Схемы снижения и захода на посадку
- •2. Расчет элементов захода на посадку по малому прямоугольному маршруту в штиль
- •3. Расчет элементов захода на посадку по малому прямоугольному маршруту при ветре
- •4. Расчет времени начала снижения при заходе на посадку с прямой для самолета Ан-24
- •5. Заход на посадку по радиолокационной системе рсп
- •6. Заход на посадку по кратчайшему пути
- •Полеты по ортодромии
- •1. Необходимость полета по ортодромии
- •2. Навигационные элементы ортодромической линии пути
- •3. Способы определения ортодромических путевых углов
- •4. Зависимость между ортодромическим, истинным и магнитным курсами
- •5. Курсовая система кс-6, ее назначение и комплект
- •6. Режимы работы, органы управления, указатели кс-6 и их назначение
- •7. Подготовка данных для применения кс-6
- •8. Предполетная проверка кс-6
- •9. Использование кс-6 в полете
- •10. Контроль пути по направлению при полете по ортодромии
- •11. Расчет ипс при полете по ортодромии
- •12. Корректировка показаний кс-6 для отсчета курса по магнитному меридиану аэродрома посадки
- •13. Использование курсовых приборов самолета Ан-24
- •Выбор режима полета на самолетах с гтд и расчет рубежа возврата
- •1. Особенности самолетовождения высотно-скоростных самолетов
- •2. Таблица крейсерских режимов горизонтального полета самолета Ан-24 и пользование таблицей
- •3. Расчет общего запаса топлива с помощью графика
- •4. Расчет максимальной дальности рубежа возврата на аэродром вылета и на запасные аэродромы
- •Коэффициенты к для расчета рубежа возврата самолета Ан-24
- •Глава 25 навигационные задачи на маневрирование
- •1. Определение времени последнего срока вылета
- •2. Расчет времени и места встречи самолетов, летящих на встречных курсах
- •3. Расчет времени и места догона впереди летящего самолета
- •4. Расчет времени и места встречи самолета с темнотой или рассветом и определение продолжительности ночного полета
- •Приложение Сокращенные обозначения и условные знаки, принятые в самолетовождении
- •Условные обозначения элементов схем захода на посадку
- •Условные знаки, применяемые на полетных картах и схемах
- •Предметный указатель
- •Оглавление
- •Раздел I Основы авиационной картографии
- •Глава 1
- •Глава 2
- •Раздел II Навигационные элементы полета и их расчет
- •Глава 3
- •Глава 4
- •Глава 5
- •Глава 6
- •Глава 7
- •Раздел III Безопасность самолетовождения. Штурманская подготовка и правила выполнения полета
- •Глава 8
- •Глава 9
- •Глава 10
- •Глава 11
- •Раздел IV Самолетовождение с использованием угломерных радиотехнических систем
- •Глава 12
- •Глава 13
- •Глава 14
- •Глава 15
- •Раздел V Самолетовождение с использованием радиолокационных и навигационных систем
- •Глава 16
- •Глава 17.
- •Глава 18
- •Глава 19
- •Глава 20
- •Раздел VI Полеты в особых условиях
- •Глава 21
- •Глава 22
- •Глава 23
- •Глава 24
- •Глава 25
2. Основные радионавигационные элементы
Основными радионавигационными элементами при использовании радиокомпаса являются:
курсовой угол радиостанции (КУР);
отсчет радиокомпаса (ОРК);
радиодевиация (Δр);
пеленг радиостанции (ПР);
пеленг самолета (ПС).

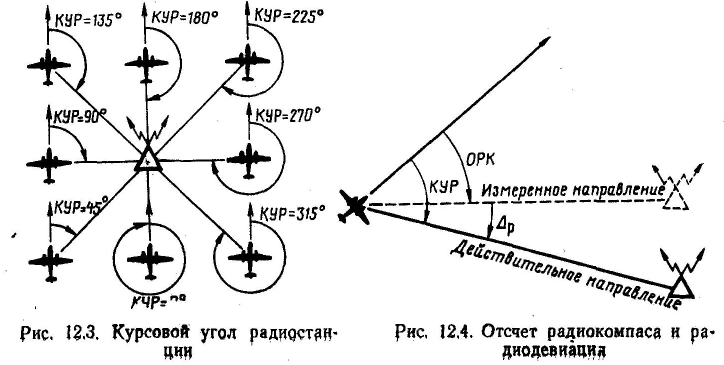

Курсовым углом радиостанции называется угол, заключенный между продольной осью самолета и действительным (ортодромическим) направлением на радиостанцию. Он отсчитывается от продольной оси самолета по ходу часовой стрелки до направления на радиостанцию от 0 до 360° (рис. 12.3).
Курсовой угол радиостанции определяется с помощью радиокомпаса и отсчитывается по указателю курсовых углов. Зная величину КУР, можно указать направление на радиостанцию относительно продольной оси самолета. Так, например, если КУР=0°, то радиостанция находится впереди самолета; если КУР=180°— радиостанция позади самолета; если КУР=90° — радиостанция справа под углом 90° к продольной оси самолета.
Зная курсовой угол радиостанции и имея показания магнитного компаса, можно решать следующие задачи:
1) определять положение радиостанции по отношению к продольной оси самолета;
2) определять момент пролета контрольного ориентира или поворотного пункта маршрута;
3) определять момент выхода самолета на ЛЗП;
4) определять момент пролета радиостанции или ее траверза;
5) определять пеленг радиостанции и пеленг самолета;
6) осуществлять контроль за построением маневра при заходе на посадку в сложных метеоусловиях.
Отсчетом радиокомпаса называется угол, заключенный между продольной осью самолета и измеренным с помощью радиокомпаса направлением на радиостанцию (рис.-12.4). Этот угол отсчитывается от продольной оси самолета до измеренного направления на радиостанцию от 0 до 360°.
В общем случае ОРК отличается на некоторую величину от действительного значения КУР, т. е. радиокомпас, установленный на самолете, не всегда правильно указывает направление на радиостанцию. Эту ошибку радиокомпаса в измерении направления на радиостанцию называют радиодевиацией.
Радиодевиация — это угол, заключенный между измеренным с помощью радиокомпаса и действительным направлениями на радиостанцию (см. рис. 12.4). Он отсчитывается от измеренного к действительному направлению на радиостанцию вправо со знаком плюс, а влево со знаком минус.
Причины возникновения радиодевиации и ее характер рассмотрены в гл. 14.
Радиодевиация является величиной переменной, как по знаку, так и по абсолютной величине и зависит от типа самолета, места установки рамочной антенны на самолете, а также от величины КУР.
На современных самолетах радиодевиация достигает 15—20°. Радиодевиация на КУР 0, 90, 180 и 270° равна нулю; на КУР 45, 135, 225 и 315° достигает наибольшего значения.
Для уменьшения радиодевиации в радиокомпасе имеется механический компенсатор. При полностью скомпенсированной радиодевиации указатели радиокомпаса показывают непосредственно курсовой угол радиостанции.
Между КУР, ОРК и радиодевиацией существует следующая взаимозависимость:
КУР=ОРК + (± Δр);
ОРК = КУР-(± Δр);
Δр = КУР - ОРК.
Пример 1. ОРК=45°; Δр = + 15° Определить КУР.
Решение. КУР=ОРК+ (±ΔР) =45°+ (+15°) =60°.
Пример 2. КУР = 300°; ОРК=310°. Определить радиодевиацию.
Решение. ΔР=КУР — ОРК=300°—310°= — 10°.

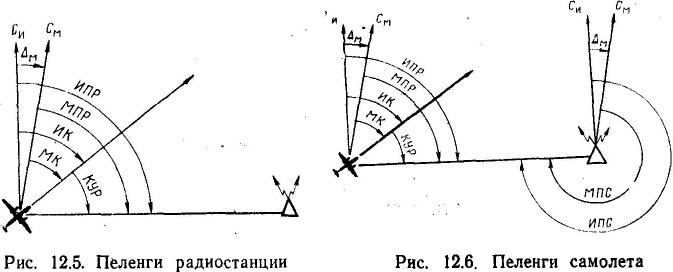

Пеленгом радиостанции называется угол, заключенный между северным направлением меридиана, проходящего через самолет, и действительным направлением на радиостанцию. Отсчитывается он от северного направления меридиана по ходу часовой стрелки до направления на радиостанцию от 0 до 360°. Пеленг называется магнитным, если отсчет ведется от магнитного меридиана, и истинным, если отсчет ведется от истинного меридиана (рис. 12.5).
Пеленги радиостанции рассчитываются по формулам:
МПР = МК + КУР; МПР - КК + ( ± Δк) + КУР;
ИПР = ИК + КУР; ИПР = МК + (± Δм) + КУР; ИПР = КК + (±Δк) + (±Δм) + КУР; ИПР = МПР + (±Δм).
При КУР = 0° магнитный пеленг радиостанции МПР = МК.
Пример. КК=100°; Δк = +5°; Δм = + 10°; КУР=50°. Определить МПР и ИПР.
Решение. 1 Находим МК и ИК:
МК = КК + (±Δк) - 100° + (+ 5°) = 105°, ИК = МК + (±Δм) - 105° + (+ 10°) = 115°.
2. Определяем МПР и ИПР:
МПР = МК + КУР = 105° + 50° = 155°;
ИПР = ИК + КУР = 115° + 50° = 165° или
ИПР - МПР + (±Δм) = 155° +(+ 10°) = 165°.
Между курсом, пеленгом и курсовым углом радиостанции существуют следующие зависимости:
МПР = МК + КУР; ИПР = ИК + КУР; МК = МПР - КУР; ИК = ИПР - КУР; КУР = МПР-МК; КУР = ИПР-ИК.
Все эти формулы находят применение в самолетовождении. При решении многих практических задач необходимо помнить, что между курсом и курсовым углом радиостанции существует обратная зависимость, т. е. на сколько градусов увеличивается магнитный курс, на столько же градусов уменьшается курсовой угол радиостанции и наоборот.
Пример. 1. МПР =200°; МК=50°. Определить КУР. Решение. КУР=МПР—МК=200°-50°= 150°.
Пример. 2 МПР=240°; КУР=100°. Определить МК. Решение. МК=МПР—КУР=240°—100°= 140°.
Пеленгом самолета называется угол, заключенный между северным направлением меридиана, проходящего через радиостанцию, и ортодромическим направлением на самолет. Отсчитывается от северного направления меридиана по ходу часовой стрелки от 0 до 360°. Пеленг самолета называется истинным, если отечет ведется от истинного меридиана, и магнитным, если отсчет ведется от магнитного меридиана (рис. 12.6).
Пеленги самолетов рассчитываются по формулам:
МПС = МПР ± 180°; ИПС = ИК + КУР ± 180°;
МПС = МК + КУР ± 180°; ИПС = МК + (± Дм) + КУР ± 180°;
МПС = КК + (±Δк) + КУР ± 180;
МПС = КК + (±Δк) + (±Δм) + КУР± 180°; ИПС = ИПР ± 180°;
ИПС = МПС + (±Δм).
При КУР=180° магнитный пеленг самолета МПС=МК. Указанные формулы для расчета ИПС используются в том случае, когда разность между долготой радиостанции и долготой самолета менее 2°. Если эта разность составляет 2° и более, то при расчете ИПС необходимо учитывать поправку на угол схождения меридианов.
