Магнитные пеленги ориентиров

Ориентиры

Магнитные пеленги

1. Труба

2. Мачта

51°

348°

Устранение постоянной девиации

Компас пилота

Компас штурмана

МК

90°

180°

270°

МК

90°

180°

270°

КК

352°

93°

175°

264°

КК

Δк

+8=

-3°

+5°

+6°

Δк

Компас довернут

вправо на 4°

КК после доворота 268°

Компас довернут

на

КК после доворота

Устранение полукруговой девиации. Полукруговая девиация устраняется в следующем порядке:

1) установить самолет на MK=0°, определить девиацию и вра­щением удлинителя «С—Ю» довести девиацию до нуля, т. е. до­биться, чтобы КК был равен МК;

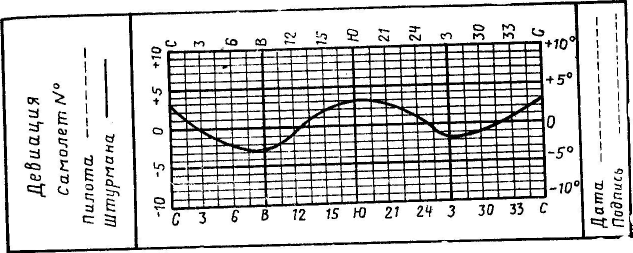

Рис. 3.18. График остаточной девиации

2) установить самолет на МК=90°, определить девиацию и вра­щением удлинителя «В—З» довести девиацию до нуля;

3) установить самолет на МК=180°, определить девиацию и вращением удлинителя «С—Ю» уменьшить девиацию в 2 раза;

4) установить самолет на МК=270°, определить девиацию и вращением удлинителя «В—3» уменьшить девиацию в 2 раза.

Работу по устранению полукруговой девиации заносят в про­токол выполнения девиационных работ.

Пример. На магнитных курсах 0, 90, 180 и 270° отсчитаны компасные кур­сы 356, 97, 174 и 274°. Определить девиацию компаса на каждом курсе и про­извести устранение полукруговой девиации.

Решение. 1. Находим девиацию компаса Δк: +4°, —7°, +6°, —4°.

2. Определяем, до какого значения должна быть доведена девиация: 0, 0, +3°, —2°.

3. Находим компасные курсы, по которым контролируется устранение по­лукруговой девиации: 0, 90, 177 и 272°.

Списывание остаточной девиации и составление графика де­виации. Остаточная девиация списывается на восьми курсах в сле­дующем порядке:

1) установить самолет последовательно на магнитные курсы:

270, 315, 0, 45, 90, 135, 180 и 225°;

2) на каждом магнитном курсе отсчитать показание компасов, определить девиацию и записать полученные результаты в прото­кол выполнения девиационных работ;

3) по данным остаточной девиации составить графики и закре­пить их в кабинах самолета в отведенных для этого местах. Гра­фик строится по компасным курсам (рис. 3. 18).

Пример. На магнитных курсах 0, 45, 90, 135, 180, 225, 270 и 315° отсчитаны компасные курсы 357, 46, 93, 134, 177, 223, 272 и 315°. Определить остаточную девиацию.

Решение. Находим Δк: +3°, —1°, —3°, +1°, +3°,+2°, —2° и 0.

Порядок устранения полукруговой девиации и списывания оста­точной девиации показан в табл. 3. 2.

С целью сокращения объема работ списывание девиации можно выполнять в таком порядке:

1. За первый круг:

а) устранить полукруговую девиацию;

Таблица 3.2

Устранение полукруговой девиации

Компас пилота

Компас штурмана

мк

180°

90°

270°

мк

180°

90°

270°

кк

356°

174°

97°

274°

кк

Δк

+4°

+6°

—7°

—4°

Δк

доведена до

+ 3°

доведена до

Определение остаточной девиации

мк

270°

315°

45°

90°

135°

180°

225°

Компас пилота

КК

272°

315°

357°

46°

93°

134°

177°

223°

Δк

—2°

+3°

—1°

—3°

+ 1°

+3°

+2°

Компас штурмана

КК

Δк

Девиационные работы производил:

(должность, подпись)

б) устранить постоянную девиацию и установочную ошибку компаса, которая в этом случае определяется по формуле

Девиация на курсах 180 и 270° берется та, которая была до устранения полукруговой девиации.

2. За второй круг списать остаточную девиацию.

После устранения полукруговой девиации удлинители девиационных приборов компасов типа КИ заклеивают полосками бума­ги, а удлинители девиационного прибора датчика затягивают хо­мутиком и законтривают латунной проволокой.
