3.2. Разложение плоского движения твердого тела на поступательное и вращательное
Любое движение твердого тела, в том числе и движение плоской фигуры в ее плоскости, бесчисленным множеством способов можно разложить на два движения, одно из которых переносное, а другое – относительное. В частности, движение плоской фигуры в ее плоскости относительно системы координат , расположенной в той же плоскости (рис. 36), можно разложить на переносное и относительное движения следующим образом. Примем за переносное движение фигуры ее движение вместе с поступательно движущейся системой координат , начало которой скреплено с точкой фигуры, принятой за полюс. Тогда относительное движение фигуры будет по отношению к подвижной системе координат вращением вокруг подвижной оси, перпендикулярной плоской фигуре и проходящей через выбранный полюс .

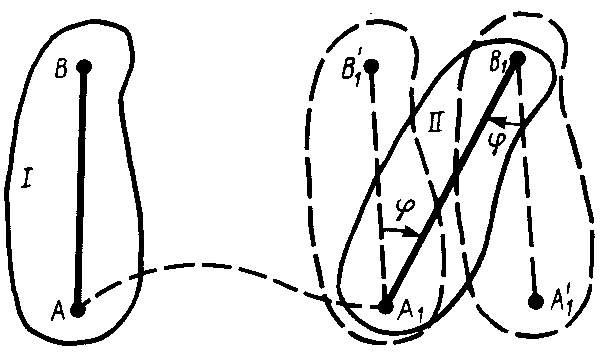

Д ля доказательства этого достаточно показать, что плоскую фигуру в ее плоскости из одного положения в любое другое, в том числе и бесконечно близкое первому, можно перевести двумя перемещениями – поступательным перемещением в плоскости фигуры вместе с каким-либо полюсом и поворотом в той же плоскости вокруг этого полюса. Рассмотрим два любых положения плоской фигуры I и II в ее плоскости, определяемые двумя положениями отрезка , скрепленного с этой фигурой (рис. 37).
В
Рис. 37
В частном случае, когда отрезок параллелен отрезку угол равен нулю и, следовательно, вращательного перемещения в этом случае не будет. Очевидно, что в общем случае, когда не равно нулю, сначала плоскую фигуру можно повернуть на угол вокруг точки , а затем переместить поступательно. И наконец, совершая плоское поступательное перемещение вместе с точкой , фигуру можно поворачивать вокруг этой точки так, чтобы в момент совпадения точки с точкой эта фигура повернулась на угол .
Действительное плоское перемещение фигуры из положения I в положение II может быть любым, но его всегда можно заменить двумя простыми плоскими перемещениями – поступательным и вращательным – так, чтобы конечное положение плоской фигуры в обоих случаях было одним и тем же.
Действительное перемещение фигуры в ее плоскости из одного положения в другое, бесконечно близкое к первому, в пределе можно точно заменить двумя элементарными простыми плоскими перемещениями – поступательным и вращательным. При этом поступательное перемещение фигуры вместе с какой-либо ее точкой является переносным движением плоской фигуры, а вращение фигуры вокруг подвижной оси, перпендикулярной плоскости фигуры и проходящей через выбранную точку, – относительным движением.
Поступательное перемещение зависит от выбора точки фигуры, вместе с которой совершается это поступательное перемещение, в то время как угол поворота вокруг полюса не зависит от выбора полюса.
На рис. 37 показаны случаи, когда за полюсы выбираются сначала точка , а затем точка . Штриховой линией указаны положения плоской фигуры после поступательных перемещений вместе с точками и .
