- •§ 6.5. Резание абразивным инструментом………………………..217
- •Предисловие
- •Глава 1. Общие принципы создания технологии.
- •§ 1.1 Понятие технологического процесса.
- •§ 1.2 Стандарты iso 9000 (исо 9000).
- •Стандарты семейства исо 9000
- •Цели и задачи сертификации
- •§ 1.3 Программы обеспечения качества атомных станций, как
- •§ 1.4 Жизненный цикл изделия.
- •Глава 2. Металлы. Металлические сплавы.
- •§ 2.1 Строение атомов.
- •§2.2 Основные металлические свойства металлов.
- •§2.3. Упругость.
- •§2.4. Общие свойства металлов и сплавов, как веществ,
- •§2.5 Полиморфные превращения (ПфП)
- •§2.6. Сплавы [2].
- •§2.7. Сплавы с особыми физическими свойствами
- •§2.8. Сталь. [2]
- •§2.9. Термическая обработка стали.
- •§2.10. Чугун
- •§2.11. Цветные сплавы.
- •§2.12. Химико- термическая обработка (хто) поверхности
- •§2.13. Композиционные материалы с металлической
- •§2.14 Разрушение металлов и сплавов.
- •§2.15. Механизм процесса разрушения.
- •§2.16. Изнашивание и износостойкость металлов [3].
- •§2.17. Пути повышения прочности деталей.
- •§2.18. Выбор сталей для деталей машин и механизмов [2].
- •§ 2.19. Коррозия и электрохимическая коррозия металлов.
- •§ 2.20 Окисные пленки
- •§ 2.21. Электрохимическая коррозия (эхк).
- •Глава 3. Неметаллические материалы
- •§ 3.1 Полимеры.
- •§ 3.2 Пластические массы.
- •§ 3.3 Резиновые материалы.
- •§ 3.4 Клеящие материалы и герметики.
- •§ 3.5 Рабочие и смазочно-охлаждающие жидкости
- •§ 3.6 Основы технологии производства резино-технических
- •§ 3.7 Основные положения технологии окрашивания
- •Глава 4. Литье.
- •§ 4.1. Некоторые свойства жидких расплавов.
- •§ 4.2 Требования к моделям и литым деталям.
- •§ 4.3 Формовочные смеси.
- •§ 4.4 Основные способы получения литых деталей.
- •§ 4.5 Характерные особенности способов литья.
- •§ 4.6 Брак литья.
- •§4.7 Изготовление деталей методами порошковой
- •Глава 5. Обработка заготовок методами
- •§ 5.1. Сущность процесса пластического деформирования
- •§ 5.2. Основные математические соотношения при
- •§ 5.3. Гибка
- •§ 5.4. Штамповка
- •§ 5.5. Изготовление и закрепление труб.
- •Глава 6. Резание металлов
- •§ 6.1. Сущность процесса резания.
- •§ 6.2. Шероховатость.
- •В таблице 6.2 приведены значения коэффициентов. Шлифование (круглое, предварительное и получистовое)
- •§ 6.3.Энергозатраты процесса резания.
- •§ 6.4. Современные способы сверления отверстий.
- •§ 6.5.Резание абразивным инструментом.
- •§ 6.5. Механическое полирование
- •§ 6.6. Механическая (лезвийная) обработка алмазом,
- •Глава 7
- •§7.1. Основные положения сварки.
- •§7.2. Электрическая сварочная дуга.
- •§7.3. Особенности процесса плавления металла в дуге.
- •§7.3. Основные реакции в зоне сварного шва.
- •§7.4. Формы сварных соединений
- •§7.5 Динамическая прочность сварных соединений.
- •§7.6. Основные требования к подготовке деталей к сборке под
- •§7.7 Электросварка в cреде защитных газов (см. Рис.7.1,д).
- •§7.8. Наплавочные работы.
- •§7.9. Контактная электросварка.
- •§7.10. Газовая сварка и кислородная резка (рис. 7.14).
- •§7.11. Сварка цветных металлов и их сплавов.
- •§7.12.Сварка чугуна.
- •§7.13. Сварка полимеров и пластмасс.
- •§7.14. Пайка металлов.
- •§7.15. Контроль качества изготовления заготовок и сварных
- •§7.16 Резьбовые соединения
- •§7.17 Сборка соединений с гарантированным натягом.
- •§7.18. Соединения деталей с помощью заклепок и точечного
- •§7.19 Точность обработки и сборки.
- •Глава 8.
- •§8.1. Электроимпульсная обработка металлов (эим)
- •§ 8.2. Электроконтактная обработка. (эко)
- •§ 8.3. Плазменная обработка (по)
- •§ 8.4. Электронно-лучевая обработка (эло)
- •§ 8.5. Лазерная обработка (ло)
- •§ 8.6. Электрохимическая обработка (эхо)
- •§8.7. Электрохимическое полирование.
- •§8.8. Гидроструйная обработка заготовок
- •§8.9. Ультразвуковая обработка (узо)
§2.10. Чугун
Это сплав железа (Fe) в основном с углеродом (C), содержание которого превышает 2, 14%. Температура плавления составляет 1147С (см. рис. 2.19).
Присутствие эвтектики в структуре чугуна облегчает его использование как литейного сплава. Углерод здесь находится в виде цементита или графита, или того и другого. Чугун, у которого весь углерод при нормальных условиях химически связан в виде цементите, из-за светлого излома называется белым чугуном. Если у чугуна много графита, то такой сплав называют серым чугуном. У серого чугуна графит имеет форму пластинок. Имеются также высокопрочный чугун с графитом шаровидной (глобулярной) формы, ковкий чугун, у которого графит имеет форму хлопьев, и др.
Отличительной особенностью чугуна является наличие свободного углерода- графита и форма его включений, определяющих вид чугуна.
Графит- это мягкая непрочная неметаллическая фаза, слабо связанная с металлической основой. Поэтому включения графита нарушают сплошность металлической основы и ослабляют ее. Особенно сильное влияние оказывают пластинчатые включения, играющие роль как бы трещин и надрезов, т.е. концентраторов напряжений.
Благоприятная форма графита (шарообразная) достигается модифицированием чугуна, т.е. введением в расплав магния. Так получают высокопрочный чугун.
Ковкий чугун получают графитизирующим отжигом (томлением) отливок из белого доэвтектического чугуна с низким содержанием углерода (<2,5%С) и кремния.
В производственных условиях получают чугуны со следующими структурами:
1. Феррит+ перлит+ графит (серый ферритно- перлитный чугун).
2. Перлит+ графит (серый перлитный чугун).
3. Феррит+ графит (серый ферритный чугун)
4. Перлит+ цементит+ графит или перлит+ ледебурит+ графит. Такие чугуны называю половинчатыми.

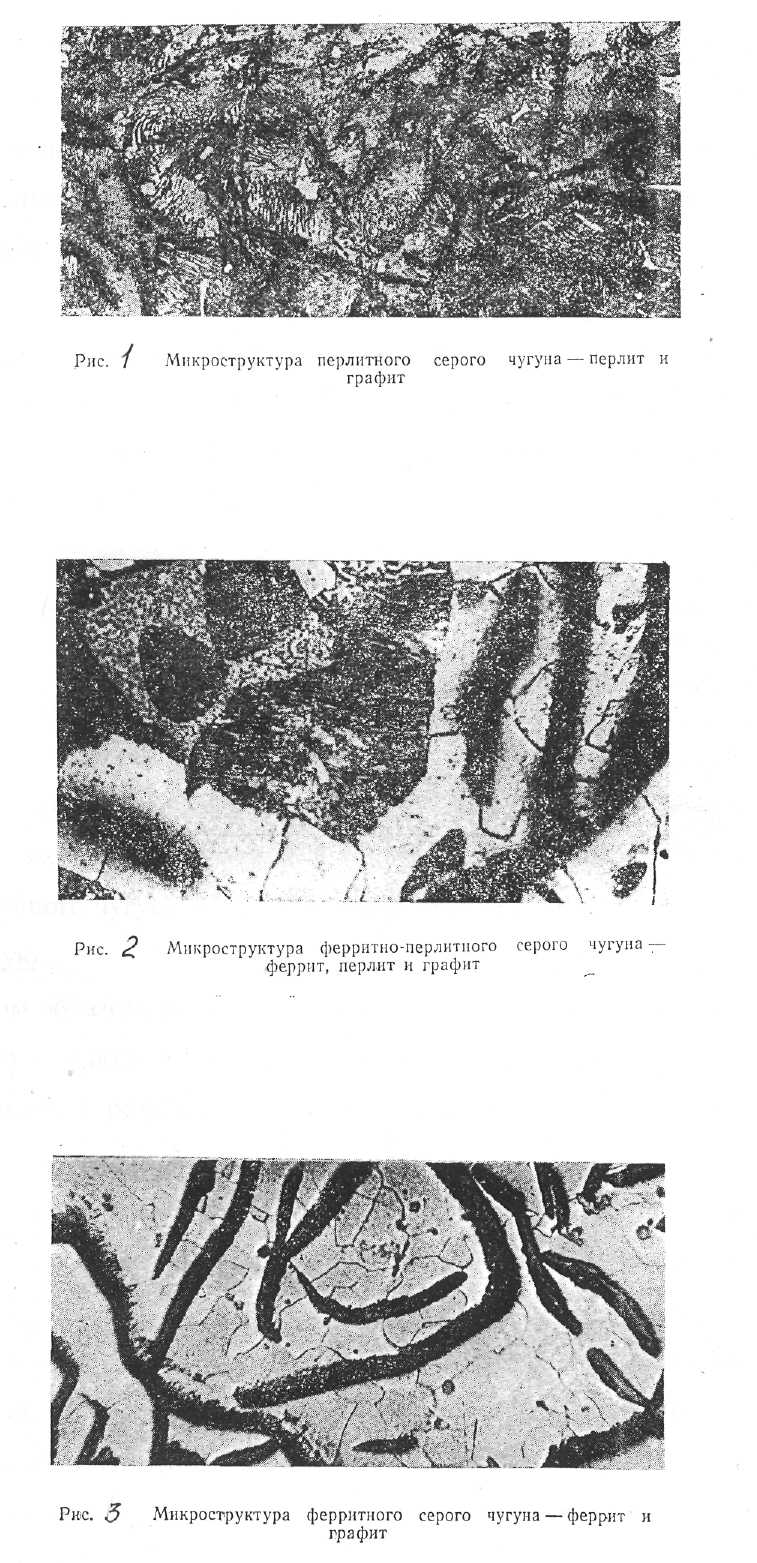

На рис.2.26….2.30 показаны микроструктуры чугунов.
Рис. 2.26
Микроструктура перлитного серого чугуна – перлит + графит.
Рис. 2.27 Микроструктура ферритно- перлитного серого чугуна-
феррит+ перлит+ графит.
Рис.2.28
Микроструктура ферритного серого чугуна- феррит+ графит.

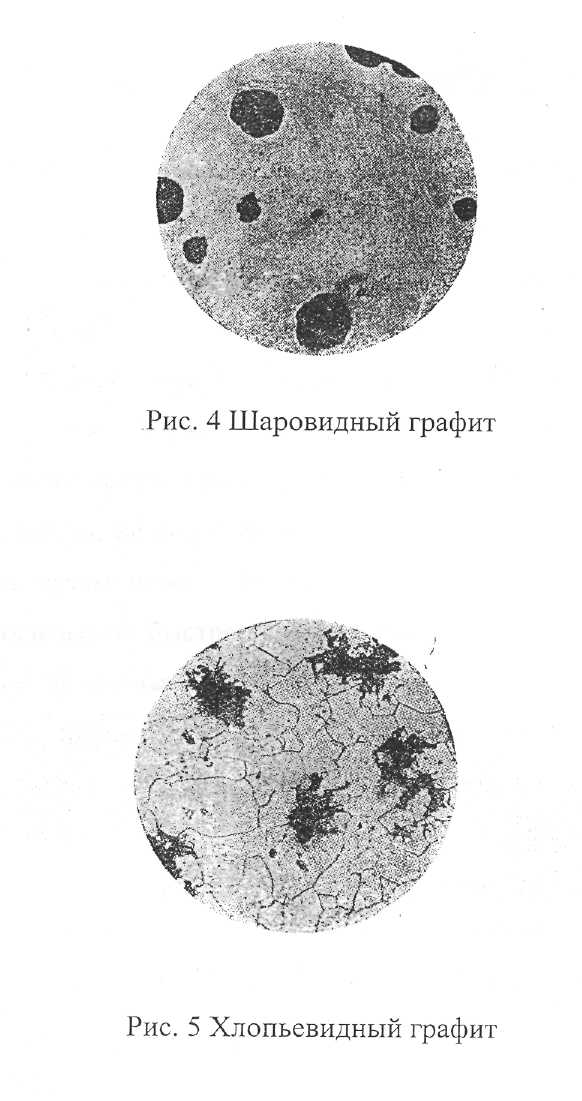

Рис. 2.29 Шаровидный графит Рис. 2.30 Хлопьевидный графит
Здесь светлое поле- соответствует ферриту, темные пластинки- графиту.
Другие элементы, добавленные в сплав, оказывают следующее влияние:
- Si, Ti, Ni, Cu, Al способствуют выделению графита и смягчению чугуна;
- Mn, Mo, S, Cr, V, W способствуют получению углерода в виде цементита в связанном состоянии;
- фосфор (Р) образует в чугуне тройную фосфовидную эвтектику, при которой выше твердость и хрупкость чугуна, но температура плавления снижается до 905С. В обычном сером чугуне 0,3- 0,4%Р, в художественных отливках до 1%Р;
- сера (S) понижает жидкотекучесть, увеличивает усадку и склонность к образованию трещин. Обычно в чугуне 0,08- 1%S.
- графит уменьшает прочность.
Чугуны с добавками Al, Cu, Cr, Ni, Si >3,5%, Mn>1% называют легированными.
На структуру чугуна сильно влияет скорость охлаждения.
В белых чугунах весь углерод находится в связанном состоянии в форме цементита, Fe3C. Из-за большого количества хрупкого цементита белый чугун хрупок и тверд. Вследствие высокой твердости он хорошо сопротивляется износу, но очень плохо обрабатывается резанием и поэтому ограниченно применяется в машиностроении.
Серый чугун распространен очень широко из-за дешевизны, высоких литейных свойств, хорошей обрабатываемости резанием и удовлетворительных механических свойств. Кроме того, он отличается хорошими антифрикционными свойствами и малой чувствительностью к надрезам.
Наибольшую прочность имеет чугун на перлитной основе.
Получение более прочных чугунов (высокопрочных) может быть достигнуто образованием в его структуре благоприятной формы графита. Это обеспечивается модифицированием чугуна, а именно добавкой в расплав перед заливкой в формы 0,4…0,6% магния. Свободный углерод остается в виде графита шаровидной формы.
Ковкий чугун получают графитизирующим отжигом (томлением) отливок из белого доэвтектического чугуна с низким содержанием углерода и кремния.
Марки чугунов.
Серые чугуны:
СЧ 10 ...СЧ 15- ферритные и ферритно-перлитные. Здесь цифры указывают на предел прочности в кГс/мм2. Так, СЧ10 имеет вр= 10 кГс/мм2 100МПа. Их применяют для малоответственных деталей при небольших нагрузках (станины, маховики, рамы).
СЧ 21...СЧ35- перлитные. Применяют для ответственных отливок деталей, работающих на износ.
Антифрикционные чугуны.
АЧС-1, АЧС-2, АЧС-3. Антифрикционные свойства, т.е. сниженный коэффициент трения, определяются соотношением перлита и феррита, а также количеством и формой графита.
АЧВ-1- обычно работает при повышенных скоростях скольжения.
АЧВ-2- обычно работает в паре с сырым валом.
В структуре таких чугунов присутствует шаровидный графит.
АЧК-1; АЧК-2- ферритно-перлитные чугуны.
Высокопрочные чугуны.
ВЧ-45,... ВЧ-60,...ВЧ-120. У этих чугунов свойства литой углеродистой стали, но они сохраняют хорошие литейные свойства и обрабатываемость резанием, способность гасить вибрацию, высокую износостойкость. ВЧ 45 имеет вр= 45 кГ/мм2 450МПа, 0,2= 220- 310 МПа, = 2,8- 10%; HB140- 225.
Ковкий чугун.
КЧ 37- 12, ...КЧ 35- 10... выдерживают высокие статические и динамические нагрузки (редукторы, крюки, скобы...). В маркировке первая пара цифр соответствует пределу прочности, вторая - относительному удлинению, например КЧ 37- 12 имеет вр=37 кГ/мм2 370МПа; = 12%.
КЧ 30- 6, КЧ 33- 8- изготавливают головки, муфты, фланцы.
Специальные чугуны.
ЧС5...ЧС17- серые чугуны и чугуны с шаровидным графитом, легированные кремнием (при Si>13% коррозионностойки в H2SO4 );
ЧХ22...ЧХ32 - чугуны с шаровидным графитом, легированные хромом (жаростойкие, окалиностойкие, коррозионностойки в HNO3);
ЧН15Д7- высоколегированный никелевый серый чугун;
ЧН15Д3Ш- высоколегированный никелевый чугун с шаровидным графитом (термостойкий, коррозионностойкий к щелочам);
