17.3 Автопоїзд з розсувними напівпричіпами-платформами
На рис. 17.7 наведена схема причепа УПР-1212, яка є найбільш розповсюдженою для даного типу рухомого складу. Причіп призначений для перевезень залізобетонних плит шириною до 3 м, балок та інших залізобетонних виробів довжиною до 12 м. Крім того на ньому можна транспортувати пиломатеріали, стальні труби, катанку тощо.

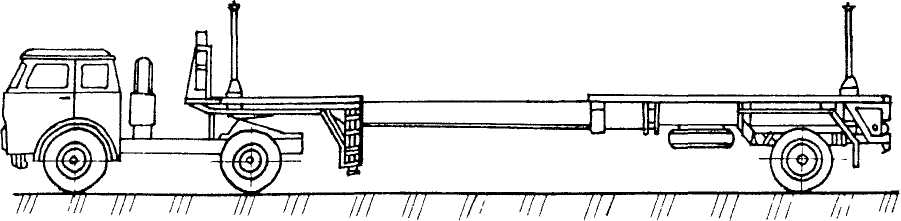

Рис. 17.7 Напівпричіп-платформа УПР-1212.
Розсувна телескопічна рама напівпричепа складається з рухомо з'єднаних між собою передньої та задньої напіврам. Передня частина напівпричепа спирається на сідлово-зчіпний пристрій, автомобіля тягача, а задня через ресорну підвіску - на вісь коліс. На рамі встановлена роз'ємна платформа, яка складається з двох горизонтальних площадок. При досягненні заданого продовження напіврам їх положення (однієї відносно іншої) фіксується автоматично.
Література: [1], с.198.,.204.
Література:
[1]. Бурков М.С. Специализированный подвижной состав автомобильного транспорта. 3-е изд., перераб. и доп. - М.: Транспорт, 1979. - 296 с.
