Габарит с

На мал. 4.1 показане розташування будівель, споруд і пристроїв (крім мостів, тунелей, галерей і платформ) із зовнішньої боку крайніх шляхів перегонів і станцій.Як видно з обрисів габариту, ці будови повинні розташовуватися на відстані не ближче 3100 мм від осі крайньої колії. У виїмках, що заносяться сильно снігом, (крім скельних) і на виходах з них (на довжині 100 м) відстань від осі крайнього колії до внутрішнього краю опор контактної мережі й інших будов повинне бути не менше 5700 мм. В особливо важких умовах на знову электрфікуємих лініях відстань від осі колії до внутрішнього краю опор допускається не менше 2450 мм на станціях і 2750 мм — на перегонах.

Для ліній і ділянок доріг, де швидкості руху поїздів перевищують 160 км/год, габаритні норми встановлюють спеціальними вказівками МТ.

На відкритому рухомому складі вантаж (з урахуванням упакування і кріплення) повинний розміщатися в межах установленого МТ габариту навантаження. Для перевірки правильності розміщення вантажів у межах указаного габариту в місцях масового навантаження встановлюють габаритні ворота (мал. 4.3).

Громіздкі вантажі (будівельні конструкції, агрегати, кістяки великих верстатів і інші вантажі, не підлягаючі розбиранню), що не можуть бути розміщені на відкритому рухомому складі в межах габариту навантаження, називаються негабаритними і перевозяться з особливою обережністю порядком, встановленим МТ.

Вивантажені або підготовлені до навантаження вантажі повинні бути покладені і закріплені так, щоб габарит С не порушувався. Ці умови необхідно дотримувати для забезпечення безпеки руху поїздів.

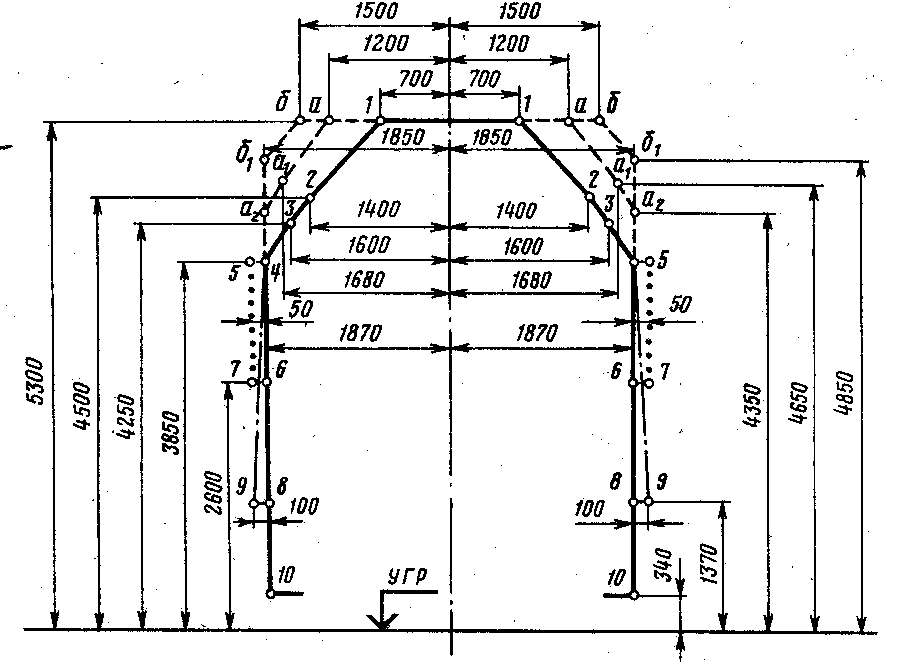

Рис.2 Габарит рухомого складу Т

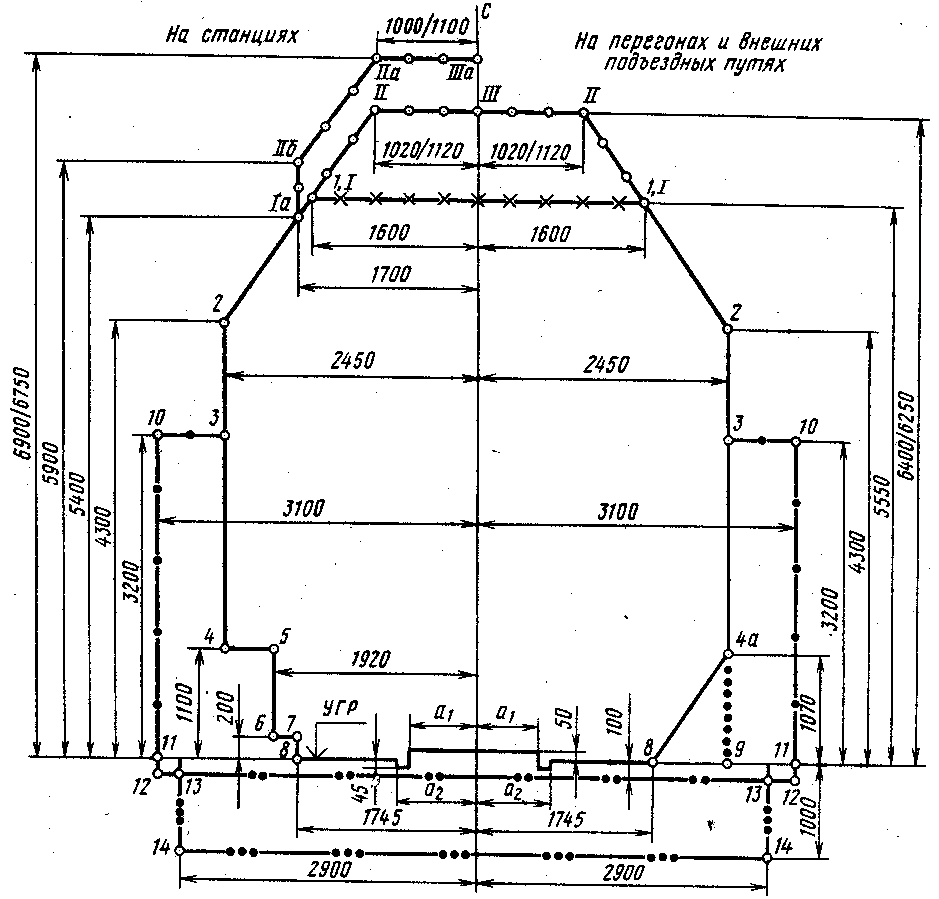

Рис.1. Габарит наближення будівель С

Рис. 4.1. Габарит наближення будівель С: _______лінія наближення пролітних будівель мостів, конструктивних елементів тунелів, галерей, платформ, настилів переїздів, індукторів локомотивної сигналізації, механізмів стрілочних переводів і розташованих у їхніх межах пристроїв сигналізації, централізації і блокування (СЦБ), а також споруджень і пристроїв, розташовуваних на міжколійях станцій, _____о_____ лінія наближення всіх знову споруджуваних будов і пристроїв, крім розташованих на шляхах, електрофікація яких виключена навіть при електрофікації даної ділянки залізничної лінії, у тому числі I—II—III—для перегонів, а також шляхів на станціях (у межах інженерних споруд), на яких не передбачається технологічна стоянка рухомого поїзда 1а-1б-11а-111а— для інших шляхів станцій. Розміри, показані у виді дробу, означають у чисельнику — для контактної підвіски з несучим тросом, у знаменнику — без несущого троса ____х___ лінія наближення споруджень і пристроїв для шляхів, електрифікація яких виключена навіть при електрифікації даного

ділянки залізничної лінії; ____.____ лінія наближення будинків, споруджень і пристроїв (крім пролітних будівель мостів, конструктивних елементів тунелів, галерей, платформ), розташованих із зовнішньої сторони крайніх шляхів перегонів і станцій, а також в окремо лежачих шляхів на станціях, ______..____лінія, вище якої на перегонах і в межах корисної довжини шляхів на станціях не повинне підніматися жодне пристрій, крім інженерних споруджень, настилів переїздів, індукторів локомотивної сигналізації, а також механізмів стрілочних переводів і розташованих у їхніх межах пристроїв СЦБ, ______... ______лінія наближення фундаментів будинків і опор, підземних тросів, кабелів, трубопроводів і інших не стосовних до шляху споруджень на перегонах і станціях, за винятком інженерних споруджень і пристроїв СЦБ у місцях розташування сигнальних і трансляційних точек, ...... лінія наближення конструктивних елементів тунелів,поруччя на мостах, естакадах і інших інженерних спорудах.

Рис.2 Габарит рухомого складу Т:

….. тільки для сигнальних пристроїв,——•—— для виступаючих частин поручнів, підлокітників, козирків для стоку води і інше. У відкритому положенні паравани повинні вписуватися в обрис для сигнальних пристроїв.

Питання для закріплення лекції:

1 Для чого призначені габарити рухомого складу?

2 Що це габарит наближення будівель?

3 Де застосовують габарит наближення будівель С?

4 Де застосовують габарит наближення будівель Сп?

5 Що називають габаритом наближення будівель?

6 Що називають габаритом рухомого складу?

7 На якій відстані від осі колії влаштовують пасажирські платформи і усі будови?

8 Де і для чого установлюють габаритні ворота?

9 На якій відстані повинні розташовуватися будови при габариту С ?

10 Які це негабаритні вантажі?

11 Якому з габаритів повинні відповідати вивантажені або підготовлені до навантаження вантажі?

Самостійна робота №1.4.4
