Определение пусковой мощности для привода сепаратора
Пользуясь методом двухниточного подвеса, определить момент инерции сепараторного барабана, кг • м2, по формуле
(9)
где G — вес барабана кг м/с2, равный G=mg, масса m определяется путем взвешивания;
g - ускорение свободного падения, Н/с2;
L — длина нити подвески барабана, м;
Т — период полного колебания, с (рис.6);
а - половина расстояния между нитями, м.

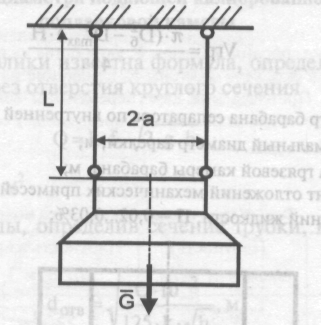

Рисунок 6. Схема подвешивания тарельчатого барабана
При подвешивании барабана необходимо следить, чтобы нити были параллельными, а длина обеих нитей одинакова. При определении числа колебаний поворачивать барабан нужно на небольшой угол (5...8°) и замерять их длительность (20...30 колебаний). Начальные колебания и момент затухания колебаний из подсчёта исключаются. Для получения периода полного колебания Т время г в секундах делится на число полных колебаний.
Определить пусковую мощность сепаратора, Вт, (рис.7) по формуле
(10)
где I - момент инерции сепараторного барабана в кг м2; , с -1 (n — измеряется в мин-1);
tразг - время разгона барабана до рабочих оборотов, с;
Nп - пусковая мощность сепаратора, Вт;
Nxx — мощность холостого хода, Вт;
пер
= 0,7- КПД передаточного механизма.
Из условий прочности деталей передаточного механизма длительность пускового периода tразг для сепараторов производительностью до 1000 л/ч берется 1...2 мин. Для сепараторов производительностью более 1000 л/ч длительность разгона до рабочих оборотов принимают 3...5 мин.
Таблица 4. Результаты расчетов режимов работы сепаратора
Марка сепаратора |
Производительность сепаратора сливкоотделителя л/ч |
Внутренний диаметр питательной трубки поплавковой камеры, см
|
Время непрерывной работы сепаратора, ч. |
Предельное число оборотов барабана, мин-1 |
Угловая скорость барабана, с-1 |
Мо-мент инерции барабана, кгм2 |
Пусковая мощность сепаратора, кВт |
Примечание |
|
|
|
|
|
|
|
|
|
Содержание отчета
Описать устройство, принцип действия молочного сепаратора;
Начертить схему движения молока и сливок в сепараторе;
Ответить на контрольные вопросы
Контрольные вопросы
Назовите типы и назначение молочных сепараторов.
Объясните порядок регулировки жирности сливок и влияние центробежной силы на разделяемость молока.
Как определить момент инерции барабана сепаратора?
Как определить время непрерывной работы сепаратора?
Объясните значение составляющих формулы для определения пусковой мощности сепаратора.
РАБОТА №29: Устройство, правила эксплуатации охладителей молока и экспериментально-техническое определение коэффициента теплопередачи
Цель работы. Изучить особенности устройства и правил эксплуатации охладителей молока, их техническую характеристику, овладеть методикой и получить практические навыки исследования
Материальное обеспечение: Лабораторная установка для охлаждения молока; приборы для измерения температуры молока и охлаждающей жидкости в различных точках секций охладителя; секундомер; мерные емкости, весы ВЦП—25; линейка, мерная лента, калькулятор.
Содержание работы.
Устройство и технологический процесс охладителей молока, правила их эксплуатации;
Исследование процесса теплообмена на действующей лабораторной установке для охлаждения молока;
Содержание отчета
Контрольные вопросы
