Содержание отчета

1. Описать назначение и область применения измельчителей кор­неплодов.

2. Вычертить одну из машин для мойки и измельчения.

3. Кратко описать устройство и рабочий процесс измельчителей корнеклубнеплодов.

4. Записать основные технологические регулировки.

Контрольные вопросы:

1. Назовите основные узлы измельчителей ИКМ-Ф-10, ИКУ-Ф-10, КПИ-4.

2. В чем состоит модификация мойки-измельчителя ИКМ-Ф-10?

3. Как настроить ИКМ-Ф-10, КПИ-4 для крупного и мелкого из­мельчения?

4. Как подготовить измельчитель ИКМ-Ф-10 на мойку корне­клубнеплодов без измельчения?

5. Можно ли измельчать мерзлые корнеклубнеплоды?

6. В чем особенности измельчителя ИКУ-Ф-10?

7. Как в КПИ-4 регулируется степень измельчения корнеклубне­плодов?

РАБОТА №17: Экспериментально-теоретическое исследование барабанного дозатора кормов

Цель работы: Изучение технологической схемы и освоение ме­тодики теоретического и экспериментального определения эксплуатационных параметров барабанных дозаторов.

Материальное обеспечение: Барабанный дозатор, весы, пурка, секундомер, тахометр, емкость для продукта и дозируемый про­дукт, измерительный комплект К-51.

Содержание работы:

1. Назначение, устройство, работа и основные регулировки дозатора.

2. Определение массового расхода дозатора.

3. Определение мощности, необходимой для привода барабан­ного дозатора.

Содержание отчета.

Контрольные вопросы

Методика выполнения работы

1. Назначение, устройство, работа и основные регулировки дозатора

Дозирование компонентов – процесс, от которого зависит ка­чество полнорационных кормосмесей и комбикормов.

Большое распространение на комбикормовых заводах получил питающий дозатор барабанного типа ДП-1, предназначенный для дозирования сыпучих продуктов. Он представляет собой стальной корпус, внутри которого на валу укреплен барабан диаметром 0,33 м, состоящий из отдельных звездочек, между которыми уста­новлены диски, разделяющие его на четыре секции. Секции сме­щены относительно друг друга на 10" по винтовой линии, что дает возможность непрерывно подавать компоненты. Дозатор ДП-1 обеспечивает массовый расход до 3,825 кг/с при размерах прием­ного отверстия 0,74 х 0,35 м и частоте вращения вала барабана – 0,517 с ^{– 1} . Потребляемая мощность дозатора 0,25 кВт.

Технологический процесс работы барабанных дозаторов (рис. 1) протекает следующим образом.

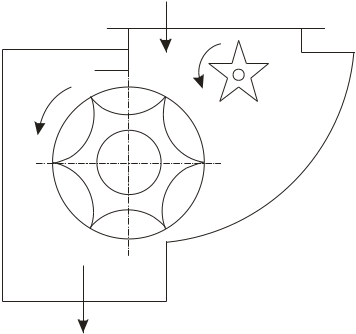

Рисунок 1. Схема дозатора барабанного типа:

1 – корпус дозатора; 2 – барабан; 3 – приемная горловина; 4 – разрыхлитель; 5 – выход­ное отверстие

Продукт, поступающий в приемный патрубок, захватывается вращающимся барабаном и при опрокидывании желобков сбрасы­вается в выходное отверстие.

Питающий барабан получает вращательное движение от при­водного механизма. Производительность дозатора регулируется изменением рабочей длины барабана и частоты вращения его.

В приемной части дозатора установлен разрыхлитель, устраня­ющий возможность уплотнения и остановки продукта.

2. Определение массового расхода дозатора.

1. Вычислить массовый расход Q кг/с, дозатора барабанного ти­па с ячейками на барабане секторно-лопастного типа по формуле:

(1)

где n — частота вращения барабана, с ^{– 1};

ρ — плотность корма, кг/м (определяется с помощью пурки).

Пурка – весы для определения натуры (насыпной массы) зерна (комбикорма). Пурки применяются однолитровые и 20-литровые. В лабораторных исследованиях применяют однолитровые пурки. При отсутствии пурки плотность комбикорма-концентрата опре­деляется путем взвешивания заполненной мерной емкости и пос­ледующего расчета по формуле:

(2)

где ρ – плотность комбикорма-концентрата, кг/м³ (r =540...620 кг/м³);

М – масса мерной емкости плюс комбикорм-концентрат, кг;

M – масса мерной емкости, кг;

V_n – вместимость мерной емкости, м³;

V_o – объем продукта м³, выдаваемый за один оборот дозирующего органа, равный:

(3)

где l – длина рабочей части барабана, м (определяется путем замера и при­нимается на лабораторной установке, длина 1, 2, 4, 5 см);

z – число ячеек желобков на барабане (лабораторной установке z= 12);

φ – коэффициент заполнения желобков, φ = 0,8...0,9;

F_Ж – площадь поперечного сечения одного желобка барабана, м .

Площадь поперечного сечения одного желобка барабана рас считываем по формуле:

(4)

где R – радиус барабана, м;

α – угол между лопастями дозатора, градус.

В нашей установке:

Подставив значения в формулу 1 получим выражение для определения массового расхода Q дозатора, кг/с:

(5)

Частота вращения дозатора составляет в установке 62 об./мин. Указанные параметры замеряют на лабораторной установке в трехкратной повторности, вычисляют их средние значения и Q.

Из формулы (5) видно, что массовый расход дозатора зави­сит от рабочей длины 1 и частоты вращения барабана n.

2. Вычислить массовый расход дозатора при различной длине барабана (замерить, устанавливая последовательно длину).

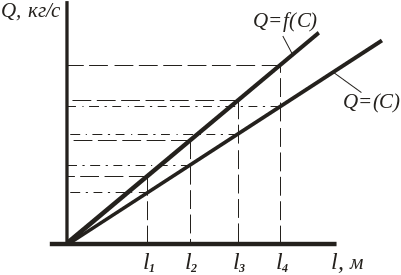

По результатам расчета строят характеристику дозатора рис. 2.

Рисунок 2. Характеристика дозатора
