3. Методика проведения исследований на приборе резания

   1. Познакомиться с устройством модернизированного прибора ЛСХИ для определения сопротивления резания стебельных кормов (рис. 6).

   2. Проверить техническое состояние прибора. Установить под заданным углом сменный нож, противорежущие пластины и диаграммную бумагу. Проверить работу записывающего устройства.

Для исследования отбирают 200 – 300 стеблей злаков, люцерновой соломы или 4 – 6 кукурузы.

Стебли закладывают в лоток прибора, обрезают части, выступающие вперед на расстояние равное длине резки (0,015 м), и, нажав на рычаг прибора, уплотняют стебли в лотке. Площадь поперечного сечения F стеблей в лотке замеряют в момент начала уплотнения их ножом (для стеблей кукурузы замеряют диаметр и площадь поперечного сечения каждого стебля в отдельности и вычисляют общую площадь поперечного сечения стеблей). Данные заносят в табл. 2.

3. Провести экспериментальные исследования. Перед началом опыта на диаграммах наносят нулевую линию. Устанавливая ножи с углом заточки β = 20, 35 и 60^о под углом τ = 0, 30 и 60^о, проводят исследование процесса резания стеблей в трехкратной потребности. Процесс резания осуществляется резким перемещением рычага прибора вниз. Полученные диаграммы снимают и планеметрируют (рис. 7). Результаты замеров заносят в табл. 2.

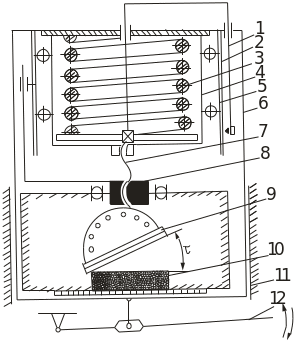

Рисунок 6. Схема модернизированного прибора:

1 – самописец; 2 – диаграммная бумага; 3 – пружина; 4 – внутренний барабан; 5 – наружный барабан; 6 – подвижная рамка; 7 – винт; 8 – гайка; 9 – нож; 10 – лоток с пучком стеблей; 11 – рама; 12 – рычаг.

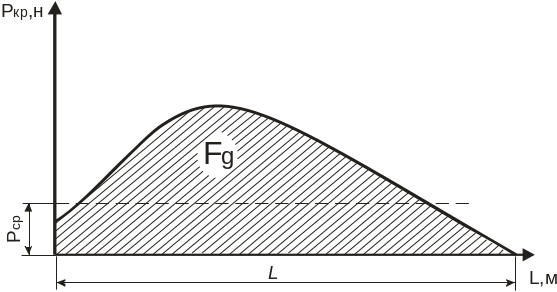

Рисунок 7. Диаграмма резания слоя (пучка) стеблей.

3. Определение основных показателей процесса резания и анализ результатов исследований

Провести расчеты всех показателей процесса резания по формулам в последовательности, указанной в табл. 2 и 3. Масштаб усилия μ = 28x10³ Н/м.

Вычислить значение всех показателей для трех групп повторностей (например, 4 – 6, 13 – 15, 22 – 24).

Полученные данные проанализировать и построить зависимости Р_КР = f(β) и q = φ(τ), определить наиболее благоприятные условия резания.

Содержание отчета

1. Назначение измельчителей грубых кормов ИГК-30Б, ИГК-Ф-4, ИУ-Ф-10.

2. Начертить технологическую схему ИГК-30Б, ИГК-Ф-4, ИУ-Ф-10.

3. Кратко описать устройство и процесс работы измельчителей.

4. Записать технологические регулировки.

5. Схема действия сил при двухопорном резании.

6. Выражение критического усилия резания, удельного давления, удельной работы резания.

7. Условия защемления материала, контактного напряжения резания, результаты исследования по форме табл. 2 и 3.

8. Анализ результатов исследований.

Вопросы для контроля

1. В чем заключается особенность процесса измельчения грубых кормов штифтовыми рабочими органами?

2. Перечислите основные узлы измельчителя ИГК-30Б (ИГК-Ф-4, ИУ-Ф-10).

3. Как влияет влажность корма на процесс измельчения?

4. Чем отличается исполнение ИГК-Ф-4 от ИГК-Ф-4-1?

5. Как настроить измельчители ИГК-30Б и ИГК-Ф-4 на работу с кормами повышенной влажности (20 – 30 %)?

6. Чем регулируется степень измельчения зерна и грубых кормов в муку измельчителя ИУ-Ф-10?

7. Дать определение процесса резания.

8. По схеме двухопорного резания показать составляющие усилия, необходимые для внедрения ножа со ступенчатой режуще кромкой в материал.

9. Объяснить выражение для определения критического усилия Р_КР.

10. Раскрыть понятие: удельное давление, удельная работа резания А_УД.

11. Объяснить выражение для определения контактного напряжения резания.

12. Каково назначение и принцип работы модернизированного прибора резания ЛСХИ?

13. По диаграмме резания дать характеристику и измеряемые параметры.

14. Каково влияние угла заточки лезвия на величину критического усилия резания Р_КР?

15. Каковы условия защемления материала при резании?

РАБОТА №14: Изучение рабочего процесса оборудования для приготовления травяной муки

Цель работы: Изучить технологию и ознакомиться с оборудованием для получения витаминной травяной муки.

Оборудование: специальная литература, плакаты, технические описания конструкций узлов агрегатов.

Содержание работы

1. Технологический процесс и оборудование для производства витаминной травяной муки.

Содержание отчета.

Контрольные вопросы.
