Приклади

І. При дотику до однієї фази (220 В) мережі сила струму, що протікає через людину

Іл = Uф / Rл = 220 / 1000 = 0,22А = 220мА

Вкрай небезпечно!

ІІ. При двофазному дотику в однофазній мережі

Іл = Uроб / Rл = 42 / 1000 = 0,042А = 42мА

Небезпечно!

ІІІ. При двофазному дотику в трифазній мережі (380В)

Іл = Uл / Rл = 380 / 1000 = 0,38А = 380мА

Надзвичайно небезпечно!

IV. Розрахунок напруги кроку: Із = 500А; ρ = 100 Ом•м; а = 0,8 м; х = 10 м.

Uкр = (500•100 / 2•3,14) • (1/10 – 1/(10+0,8)) = 59 В

Іл = 59 / 1000 = 0,059А = 59мА

Небезпечно!

Практичне та методичне забезпечення

Мегомметр типу М-1101М, електроди, навчально-методичний посібник.

Порядок виконання роботи

І. Вивчити зовнішню будову мегомметра М-1101М.

Мегомметр типу М-1101М може бути використаний для вимірювання електричного опору тіла людини. Він складається із генератора постійного струму з ручним приводом, логометра і додаткових опорів.

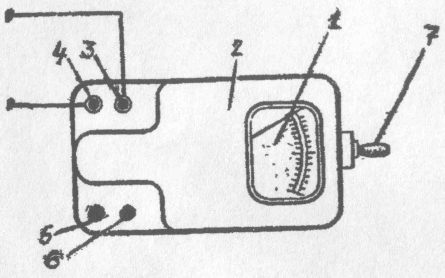

Рис. 11.1. Мегомметр типу М-1 10 ІМ:

1 -шкала, 2-передня сторона приладу, 3 і 4 (лінія і земля) -затискачі, 5-ручка-перемикач (кОм, МОм ), 6-затискач-екран, 7-ручний привід.

ІІ. Виміряти особистий опір тіла.

Перед вимірюванням опору тіла перевірити, чи ручка-перемикач 5 встановлена на позначку кОм. До затискачів 3 і 4 під’єднати два металевих провідники (без ізоляції). Ручний привід 6 поставити в робоче положення.

Людина, опір тіла якої вимірюється, повинна однією рукою взятись за металевий провідник, під'єднаний до затискача З, а другою - за провідник, під'єднаний до затискача 4, Інша особа, тримаючи лівою рукою верхню частину приладу, правою рукою повинна обертати ручний привід 7 при швидкості обертання не менше 120 об/с до тих пір, поки стрілка по шкалі 1 не зупиниться на постійному значенні опору ( кОм ). Далі одночасно припинити обертання ручного приводу 7 і відпустити руки від провідників, що під’єднані до затискачів 3 і 4. Одержане значення опору тіла записати в табл..., розрахувати значення сили струму, що протікала через тіло і зробити відповідний висновок.

Таблиця 11.1

Результати досліджень опору тіла ( U = 30 В )

№ п/п	Досліджене значення опору тіла, Rл, Ом	Значення сили струму, що протікала через тіло, Іл, А (мА)
1 2 3

Висновок:

Завдання 1. Розрахувати силу струму, що протікає через тіло людини, при наступних умовах та параметрах

№ п/п	Електрична мережа та умови дотику	Робоча напруга, Uроб, В	Фазна напруга, Uф, В	Значення сили струму, що протікала через людину, Іл, А (мА)
1 2	а) однофазна мережа, двофазний дотик. б) --//--//-- в) --//--//- Однофазна мережа, однофазний дотик.	36 24 12 -	- 220

Висновок:

Завдання 2. Розрахувати напругу кроку та силу струму при наступних параметрах

№ п/п	Параметри				Значення напруги кроку, Uкр, В
	Сила струму, Із, А	Крок людини, а, м	Питомий електричний опір землі, ρ, Ом•м	Віддаль від провідника замикання на землю до ноги людини, х, м
1 2 3	400 700 600	0,7 0,6 0,8	80 120 150	8 12 12

Висновок:
