Характеристика під розрядів зорових робіт (розряди і-V у таблиці 15)
Підрозряд зорової роботи |
Контраст об’єкта розпізнавання з фоном |
Характеристика фону |
а |
Малий |
Темний |
б |
Малий Середній |
Середній Темний |
в |
Малий Середній Великий |
Світлий Середній Темний |
г |
Середній Великій Великій |
Світлий Світлий Середній |
Таблиця 6
Значення світлової характеристики вікон ( ) при боковому освітленні (рис. 5)
Відношення довжини приміщення (L) до його глибини (В) |
Відношення глибини приміщення (В) до висоти від рівня робочої поверхні до верхнього краю вікна (h) |
|||||||
1 |
1,5 |
2 |
3 |
4 |
5 |
7,5 |
10 |
|
4 і більше |
6,5 |
7 |
7,5 |
8 |
9 |
10 |
11 |
12,5 |
3 |
7,5 |
8 |
8,5 |
9,6 |
10 |
11 |
12,5 |
14 |
2 |
8,5 |
9 |
9,5 |
10,5 |
11,5 |
13 |
15 |
17 |
1,5 |
9,5 |
10,5 |
13 |
15 |
17 |
19 |
21 |
23 |
1 |
11 |
15 |
16 |
18 |
21 |
23 |
26,5 |
29 |
0,5 |
18 |
23 |
31 |
37 |
45 |
54 |
66 |
- |
М
В

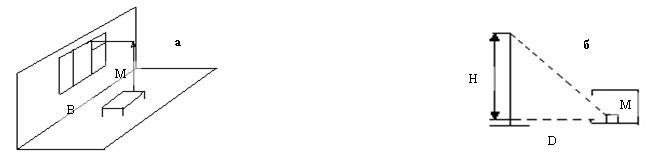

Рис. 5. Природне бокове освітлення приміщення:
а – світлова характеристика вікна; б – затінення вікна будівлею
Таблиця 7
Значення Кбуд залежно від відношення відстані між протилежними будівлями d до висоти карнизу протилежного будинку над підвіконником h (рис. 5)
D/Н |
0,5 |
1 |
1,5 |
2 |
3 і більше |
Кбуд |
1,7 |
1,4 |
1,2 |
1,1 |
1,0 |
Таблиця 8
Питома потужність загального рівномірного освітлення
(враховані значення ρстелі=50%, ρстін=30%, ρпідл=10%, Кз=1,3; Z=1,15)
h, м |
S, м2 |
Питома потужність, Вт/м2, при освітленості, лк |
||||
20 |
30 |
50 |
75 |
100 |
||
Світильники НСП 02, НСП 03 |
||||||
1,5-2
|
10-15 15-25 25-50 50-150 150-300 |
13,3 11,6 9,6 7,9 6,2 |
20 17,4 14,1 11,8 9,3 |
33,2 29 24 19,8 15,5 |
50 43,5 36 29,6 23,3 |
66,5 58 48 39,5 31 |
2-3 |
10-15 15-25 25-50 50-150 150-300 |
20 15 11,4 9 7,5 |
30 22,5 17,1 13,5 11,3 |
50 37,5 28,5 22,5 18,8 |
75 56,3 42,7 33,8 28,1 |
100 75 57 45 37,5 |
Світильник ПО-21 |
||||||
2-3 |
10-15 15-25 25-50 50-150 150-300 |
8,3 6,8 5,7 4,9 4,3 |
11,7 9,6 7,9 6,7 6,1 |
18,7 15,5 12,8 10,8 9,4 |
28,5 23 18,9 16,2 14 |
38 30,7 25,2 21,6 18,7 |
Світильники УПМ-15, У, “Астра-1,11,12” |
||||||
2-3 |
10-15 15-25 25-50 50-150 150-300 |
8 6,5 5,6 4,7 4,1 |
11,3 9,1 7,7 6,5 5,6 |
18,4 14,5 12,5 10,6 9,4 |
26,4 21 17,8 15 13,3 |
33,6 26,7 22,5 19,4 17 |
Таблиця 9
