Ситуационные вопросы по теме: режущее оборудование
Первая буква фамилии студента |
Ситуационный вопрос |
У, З, Ф |
Вам необходимо собрать мясорубку для мелкой резки. В какой последовательности проведете сборку? |
Т, Ю, А |
Вам необходимо собрать мясорубку для крупной резки. В какой последовательности проведете сборку? |
С, Э |
Как установить нож при сборке мясорубки? |
Р, Ж |
Каково назначение нажимной гайки в работе мясорубки? Как ее устанавливают перед включением в работу и в процессе работы? |
П, Щ |
Как подготовить продукт перед закладкой в мясорубку? |
О, Е |
Какие неполадки могут возникнуть при работе мясорубки? Как устранить их? |
Н, Ш |
Как будете регулировать толщину нарезаемого продукта на МРГ? В каких пределах осуществляется регулировка? |
М, Д |
Как подготовить машину МРГ к работе? |
Л, Ч, Б |
Какие неисправности могут возникнуть при эксплуатации МРГ и как их устранить? |
К, Г, Х |
Какие нарушения в эксплуатации МРГ могут привести к аварийной ситуации? |
И, Я, Ц, В |
Для оказания дополнительных услуг в универсаме установлена кофемолка. Как будете регулировать качество помола? |
Работа 6. Изучение назначения и устройства электронного контрольно-кассового аппарата эра-101 (экка)
Цель работы: изучить назначение, техническую характеристику, принципиальное устройство и режимы работы регистрирующего аппарата «ЭРА‑101».
Оборудование: электронный регистрирующий аппарат «ЭРА-101».
Порядок проведения работы:
Изучить назначение, техническую характеристику, принципиальное устройство и режимы работы аппарата.
Ответить на контрольные вопросы.
Выполнить задание для самостоятельной работы.
6.1. Изучение назначения и устройства экка «эра-101»
1. Изучить назначение, техническую характеристику, принципиальное устройство и режимы работы регистрирующего аппарата «ЭРА-101».
1.1. Назначение аппарата.
Электронный регистрирующий аппарат типа «ЭРА-101» предназначен для регистрации кассовых операций, автоматизации учета и выполнения периодических служебных отчетов, сбора и хранения финансовой информации в фискальной памяти, выполнения дневных и периодических отчетов.
Аппарат применяется в предприятиях торговли, общественного питания, сферы услуг всех форм собственности.
Аппарат является многофункциональным устройством. К числу наиболее важных функций, выполняемых аппаратом, относятся:
вычисление процентной надбавки и скидки;
программирование вычисления налога с оборота или налога на добавочную стоимость;
программирование четырех размеров налоговых отчислений;
получение отчетов памяти, фискальной памяти, оператора и общего отчета;
запись денежного оборота в фискальную память при обнулении накапливающих регистров;
умножение цены на введенное количество товара;
печать на две ленты - чековую и контрольную.
Аппарат позволяет вести обработку торговых операций по ассортименту товаров, состоящему из 200 наименований. Ассортимент товаров может быть распределен по 4 товарным группам.
Аппарат производит ежедневную запись в фискальную память и обеспечивает хранение записанной информации в течение 7 лет. Потребляемая мощность – не более 25Вт, продолжительность непрерывной работы = 16 часов в сутки. Средний срок службы аппарата – не менее 7 лет.

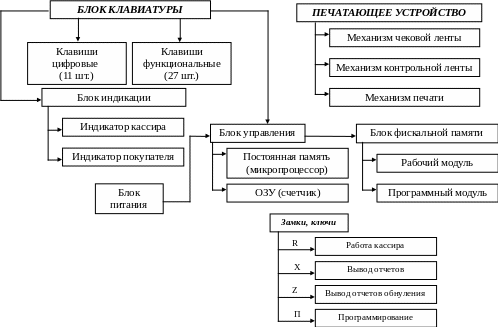

Рисунок 6.1 – Блок-схема ЭККА ЭРА-101
1.2. Устройство ЭККА «ЭРА-101». Устройство ЭККА изучить по рис.6.1.
Электронный регистрирующий аппарат состоит из следующих блоков и механизмов:
Блок управления, блок клавиатуры, механизм печати, блок индикации, блок фискальной памяти, блок питания, замок электромеханический, денежный ящик, часы, календарь.
Блок управления представляет собой конструктивный узел, размещенный в нижней части корпуса аппарата. На нем размещаются:
- элемент управления (микропроцессор);
- элементы интерфейса;
- коммутирующие элементы.
Микропроцессор работает под управлением программы, содержащейся в постоянной памяти. Оперативная память обеспечивает накопление и сохранность накопленной оперативной информации. Эту информацию можно вывести на печатающее устройство при работе аппарата в различных режимах.
Блок клавиатуры содержит 38 клавиш (11 цифровых и 27 функциональных).
Цифровые клавиши расположены на клавиатуре слева. Справа расположено поле отделов.
В аппарате используется алфавитно-цифровой механизм печати, скорость печати – не менее 4 строк средней длины в секунду, длина печатаемой строки – до 18 разрядов. Для печати используются бобины чековой и контрольной лент диаметром не более 70 мм и шириной 38 мм. Красящая лента – черная, шириной 13 мм.
Аппарат имеет два индикатора:
индикатор кассира и индикатор покупателя.
Индикатор кассира размещен на передней панели аппарата и имеет девять цифровых разрядов и один знаковый, а также пять светодиодных индикаторов режимов работы.
Индикатор покупателя выполнен в виде вращающегося табло, размещенного в верхней правой части аппарата. Он имеет восемь цифровых разрядов и три светодиодных индикатора.
Блок фискальной памяти энергонезависимый: ранее записанная в нем информация не может изменяться. Ее достоверность может нарушиться только при неисправности этого блока, которая фиксируется аппаратом. Работа аппарата при этом блокируется.
Для потребителя фискальная память условно состоит из двух моделей - рабочей и программой.
Рабочий модуль фискальной памяти содержит информацию, накопленную в аппарате с целью отчета налоговым службам. Накопленную информацию можно вывести на печатающее устройство в режиме отчета фискальной памяти. Объем этого модуля обеспечивает работу аппарата на период до 7 лет.
Программный модуль фискальной памяти содержит таблицы. Определение различных параметров в них выполняется в режиме программирования фискальной памяти. Значения параметров, предшествующих программированию сохраняются. Результат программирования всегда можно вывести на печать для контроля.
Блок питания предназначен для выдачи напряжений на все функциональные узлы аппарата.
Замок электромеханический служит для перехода в различные режимы работы аппарата. Комплект ключей имеет буквенного обозначение:
ключ «Р» - положение «Р»;
ключ «X» - положение «X»;
ключ «Z» - положение «Z» и «X»;
ключ «П» - положение «П», «P», «X», «Z».
Денежный ящик содержит пять секций для банкнот и пять секций для монет. Открывается он оператором с помощью ключа. При открытом замке ключ не может быть извлечен из замка и не разрешает срабатывание денежного ящика при расчете с покупателем. Работа аппарата с открытым денежным ящиком может быть заблокирована программно.
В аппарате имеются встроенные часы-календарь,
1.3. Режимы работы аппарата.
Режимы работы аппарата задаются положением ключа в замке:
«БР» - тестовый режим;
«П» - режим программирования;
«Р» режим работы кассиров;
«X» - режим вывода отчетов;
«Z» - режим вывода отчетов с последующим обнулением.
Все ключи следует вынимать и вставлять в замок только в положении «БР».
При отсутствии ключа в замке аппарат самостоятельно устанавливается в тестовый режим. Переключение режимов подтверждается символами на младших разрядах индикатора.
Режим |
Символ индикатора |
Примечание |
БР |
БР |
Появляется только в случае переполнения накапливающих регистров |
Р |
1 |
|
Х |
2 |
|
Z |
3 |
Появляется после ввода пароля |
П |
4 |
Появляется после ввода пароля |
Выход из каждого режима осуществляется посредством изменения положения ключа в замке. Режимы работы обеспечивают возможность выбора подрежимов с помощью меню, отмеченного в левой части индикатора.
1.3.1. Тестовый режим.
Тестовый режим предназначен для проверки работоспособности аппарата и отдельных его частей.
В этом режиме используются клавиши «ПЧС», «ОО» и клавиши «,», «0-9» цифрового поля.
Нажатие клавиши «ПУС» вызывает передвижение чековой и контрольной лент. Клавиша «ОО» применятся для перехода к подрежиму «Контрольный тест», который используется для сервисного обслуживания и, в котором выполняется проверка основных узлов аппарата.
Контрольные вопросы
Каково назначение и область применения аппарата «ЭРА-101»?
Перечислите, из каких блоков и механизмов состоит аппарат.
Каково назначение блока управления, блока клавиатуры, блока индикации, блока фискальной памяти, механизма печати, блока питания, электромеханического замка, денежного ящика?
Какие функции выполняет аппарат?
Каково назначение постоянной и оперативной памяти, блока управления аппарата?
Для чего служит блок фискальной памяти?
Перечислите ключи, входящие в комплект электромеханического замка.
Задание для самостоятельной работы (отчет по работе).
Кратко опишите функциональное назначение основных блоков и механизмов аппарата, вычертите схему клавишного поля и блок-схему аппарата.
