13.2 Гидромеханическое подобие
Найдём условия подобия двух потоков несжимаемой жидкости, которые описываются уравнением движения Навье-Стокса. Рассмотрим только уравнение движения для проекции скорости на ось Х:
(13.1)
Аналогично запишем для второй подобной системы (13.2) (всё с двумя штрихами). Вводим постоянные подобия (константы):
;
;
;
;
;
;
.
Выражаем уравнение движения Навье-Стокса для второй подобной системы через первую с учётом постоянных подобия
(13.3)
.
Из (13.3) выделим пять комплексов подобия:
(I) (II) (III) (IV) (V)
Для
получения числа подобия разделим второй
комплекс на первый:
.
Комплексы,
составлены из констант подобия, когда
справа или слева стоит 1, получили
название индикатора подобия, заменяя
в индикаторе подобия безразмерные
константы подобия
,
,
на размерные величины ,
,
,
получаем число подобия гомохронности
или Струхаля:
,
(13.4)
где Но выражает меру переносного или конвективного ускорения к ускорению в данной точке.
Разделив II на III получаем число подобия Фруда:
, (13.5)
где Fr характеризует отношение инерционной силы в потоке к силе тяжести.
Разделив IV на II, мы получаем число подобия Эйлера:
, (13.6)
где Eu отношение перепада давления в потоке жидкости к динамическому давлению потока.

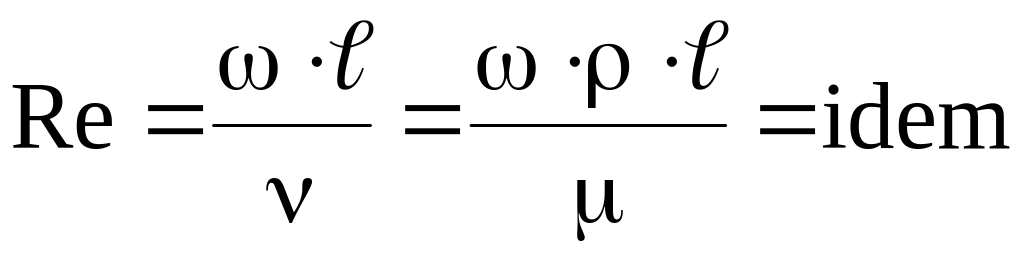

Разделив II на V, получаем основное число гидромеханического подобия Рейнольдса Re:
, (13.7)
где Re характеризует режим движения потока, и представляет собой меру отношения сил инерции к силам вязкости.
Архимед, Галилей и Грасгоф являются производными числами подобия.
13.3 Тепловое подобие
Тепловое подобие – это подобие температурных полей и тепловых потоков. Рассмотрим две подобные системы (', "). Запишем уравнение энергии для одномерной задачи (температура меняется вдоль координаты Х), и уравнение теплообмена:
,
,
,
.

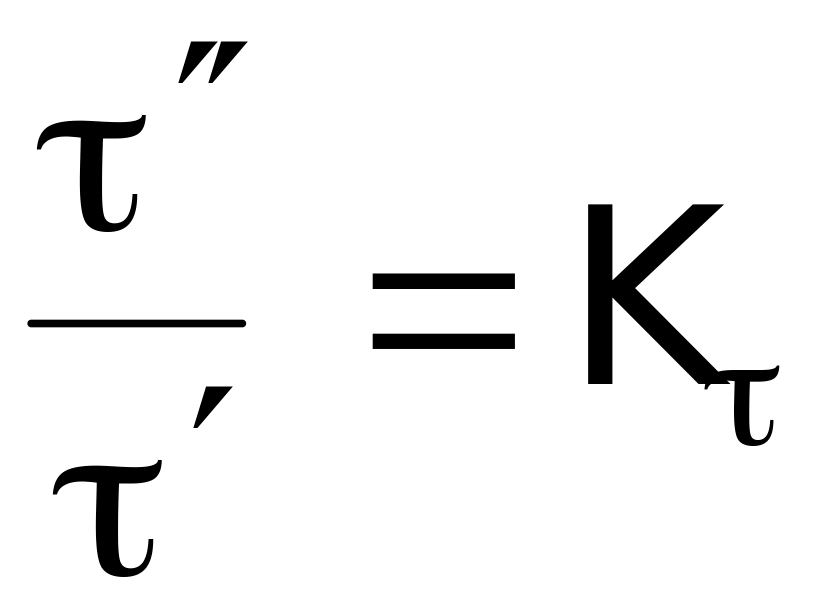

Введём постоянные подобия (константы).
Константы подобия коэффициентов температуропроводности:
;
;
;
;
;
.
Заменяя переменные второй системы через переменные первой, мы получаем дифференциальное уравнение энергии и теплообмена для второй системы, записанное через переменные первой:
.

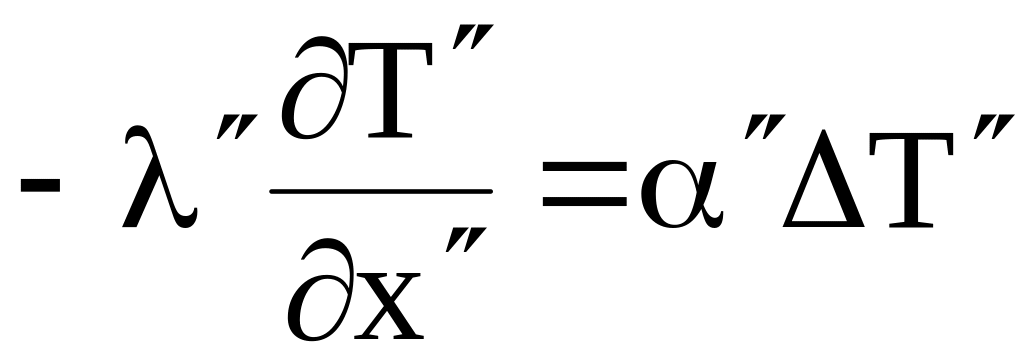

Уравнение теплообмена:
.
Выделим пять констант подобия:
(I) (II) (III) (IV) (V)
Разделим:
.
Подставляя
вместо постоянных подобия их размерные
величины и произведя разделение
переменных, мы получаем числа теплового
подобия
Т.е.
получили число подобия Фурье
.
(13.8)
Это безразмерное время, которое характеризует временное развитие процесса теплопроводности (относительная форма текущего времени).
– Число
подобие Пекле
,
(13.9)
Pe выражает соотношение между переносом теплоты за счёт конвекции и за счёт молекулярной теплопроводности.
Разделив Pe/Re получаем число Прандтля Pr:
, (13.10)
Pr характеризует физические свойства среды, он табулирован в зависимости от температуры.
Разделим
– получим основное число теплового
подобия числа Нуссельта Nu
(безразмерный коэффициент теплоотдачи):
, (13.11)
Nu характеризует интенсивность теплообмена на границе раздела тепловых сред и связывает интенсивность теплоотдачи , и температурное поле в пограничном слое потока.
(13.8 – 13.11) – основные числа числового подобия.
Дадим вспомогательные числа гидродинамического и теплового подобия.
Комбинируя Re и Fr можно получить число подобия Галилея:
. (13.12)
Комбинируя
Ga
с параметрическим числом, характеризующим
неоднородное поле плотностей
,
получим число подобия Архимеда:
. (13.13)
Комбинируя Nu и Pe, получаем число подобия Стантона
. (13.14)
St есть отношение конвективного теплового потока к тому тепловому потоку, который может быть перенесён потоком жидкости.
При
свободной конвекции
вызывается неоднородностью поля
температур, т.к. плотность газа зависит
от температур. Поэтому
в числе подобия Ar
заменяется на
,
где
– температурный коэффициент объёмного
расширения. В результате из Ar
получаем число Грасгофа Gr:
,
(13.15)
Gr характеризует подъёмную силу, возникающую в жидкости вследствие разности плотностей (учёт свободной конвекции).
Число подобия Маха – отношение скорости потока к местной скорости звука. , (13.16)
где
– для
идеального газа,
– для
реального газа.
М
характеризует сжимаемость жидкости,
если
,
то жидкость (газ) считаем несжимаемой;
St пользуется при рассмотрении развитого турбулентного течения;
Pr характеризует подобие полей скоростей и температуры в движущейся среде.
Число
подобия Релея:
.
(13.17)
Ra представляет собой критерий тепловой неустойчивости или нестабильности при свободной конвекции.
Число
гомохромности или Струхаля:
.
При изучении процессов гидродинамики и теплообмена могут встретиться следующие числа подобия.
Число
подобие Кирпичёва:
.
(мера отношения потока тепла подводимой к поверхности тела, к потоку отводится с поверхности внутрь тела за счёт теплопроводности).
Число
подобия Кондратьева:
.
(характеризует отставание изменения температуры какой-либо точки тела от изменения температуры окружающей среды, m – темп охлаждения).
Число
подобия Вебера:
.
(критерий поверхности натяжения).
We характеризует процесс дробления вязких жидкостей при распыле их воздухом или паром в горелочных устройствах. (отношение сил поверхностного натяжения к силам тяжести).
где – коэффициент поверхностного натяжения, Н/м;
к – плотность капли, кг/м3;
– плотность воздуха или пара, кг/м3;
– размер капли (d), м.
Число
подобия Лященко:
.
(характеризует гидродинамическую обстановку в слое зернистого материала (кипящего слоя) при течении жидкости или газа сквозь слой твёрдого зернистого материала).
Число
подобия Стокса:
характеризует процесс обтекания тел запылённым потоком газа. Является мерой отношения сил инерции и сил вязкости на движущуюся в потоке частицу. Всего обобщенных переменных в теории переноса порядка 140.
Переходя
от размерных физических величин или
первичным к безразмерным комплексам
или критериям, исходя из второй теоремы
подобия, можно записать критериальные
зависимости следующего вида:
