1. Розтягання-стискання
1.1 Розрахунок статично визначуваного бруса
Задача
1 На рис. 1.1 показано
ступінчастий стержень. Матеріал стержня
– низьковуглецева сталь. Допустиме
напруження
= 160 МПа. Модуль пружності Е
= 2 .
105
МПа.
Потрібно:
1) побудувати епюри нормальних сил N, нормальних напружень і переміщень поперечних перерізів по довжині стержня;
2) використовуючи умову міцності, зробити висновок про міцність стержня (на кожній ділянці).
Дані для розрахунку наведені в табл. 1.1
Таблиця 1.1
Варі-ант |
Наванта-ження |
Довжина |
Пло-ща |
|
Варі-ант
|
Наванта-ження |
Довжина |
Пло-ща |
|||
F, кН |
q, кН/м |
а, см |
А, см2 |
F, кН |
q, кН/м |
а, см |
А, см2 |
||||
1 |
30 |
15 |
20 |
3,5 |
16 |
24 |
9,0 |
19 |
3,1 |
||
2 |
25 |
10 |
32 |
3,4 |
17 |
28 |
7,0 |
29 |
4,2 |
||
3 |
20 |
12 |
24 |
3,2 |
18 |
34 |
6,0 |
27 |
4,3 |
||
4 |
15 |
14 |
26 |
3,0 |
19 |
26 |
12 |
23 |
4,1 |
||
5 |
17 |
16 |
28 |
2,8 |
20 |
29 |
5,0 |
21 |
4,4 |
||
6 |
23 |
11 |
30 |
3,3 |
21 |
30 |
10 |
24 |
3,0 |
||
7 |
27 |
13 |
18 |
3,6 |
22 |
20 |
14 |
28 |
3,3 |
||
8 |
32 |
9,0 |
16 |
3,8 |
23 |
25 |
12 |
26 |
2,8 |
||
9 |
36 |
7,0 |
17 |
4,0 |
24 |
17 |
11 |
18 |
3,8 |
||
10 |
40 |
8,0 |
20 |
4,5 |
25 |
27 |
9,0 |
17 |
4,0 |
||
11 |
16 |
17 |
25 |
2,5 |
26 |
36 |
9,0 |
18 |
3,3 |
||
12 |
28 |
14 |
15 |
2,7 |
27 |
40 |
7,0 |
20 |
4,5 |
||
13 |
18 |
18 |
34 |
2,9 |
28 |
23 |
11 |
26 |
3,0 |
||
14 |
19 |
10 |
35 |
2,6 |
29 |
15 |
11 |
18 |
3,8 |
||
15 |
21 |
12 |
33 |
2,9 |
30 |
30 |
16 |
30 |
3,6 |

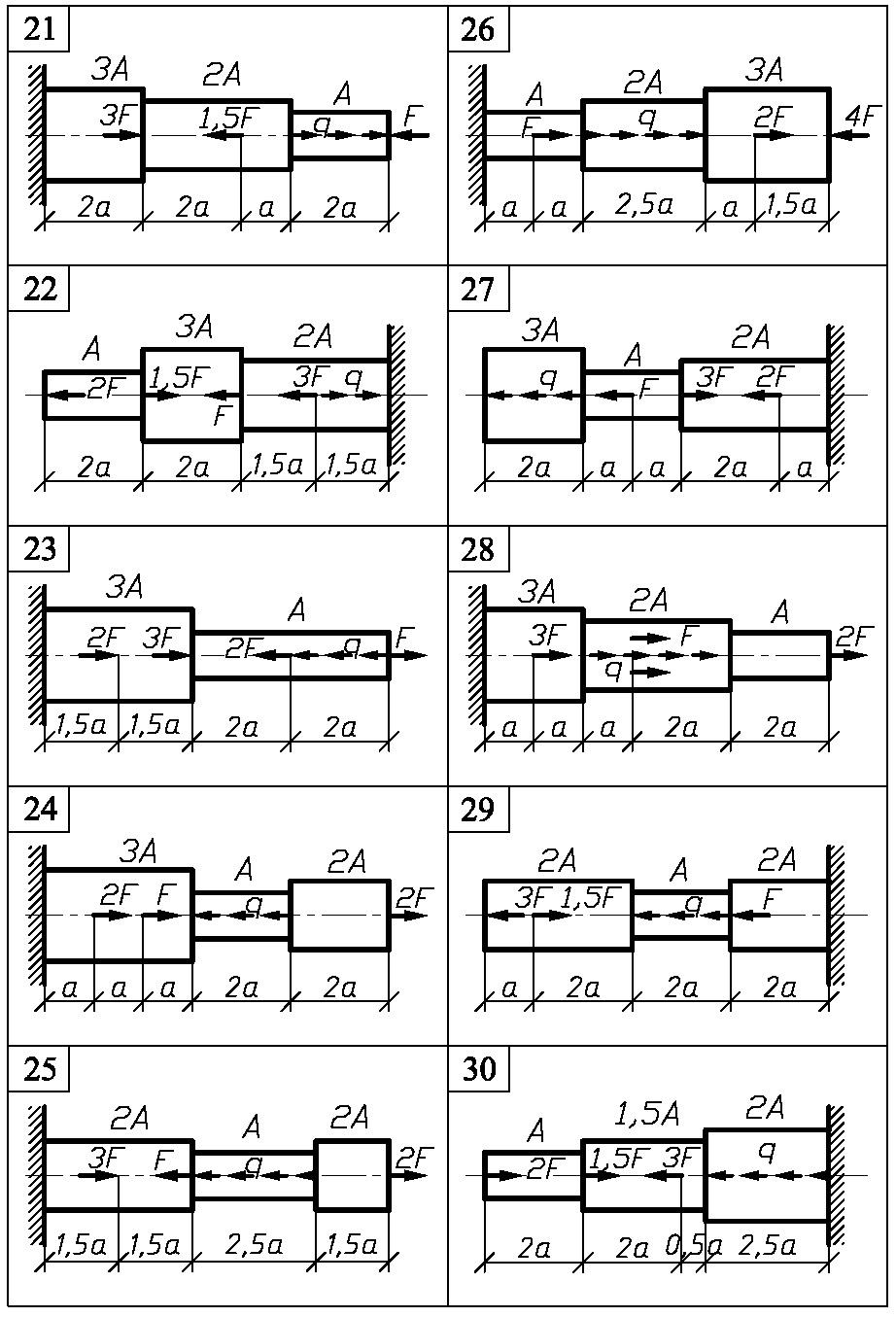

Рис. 1.1

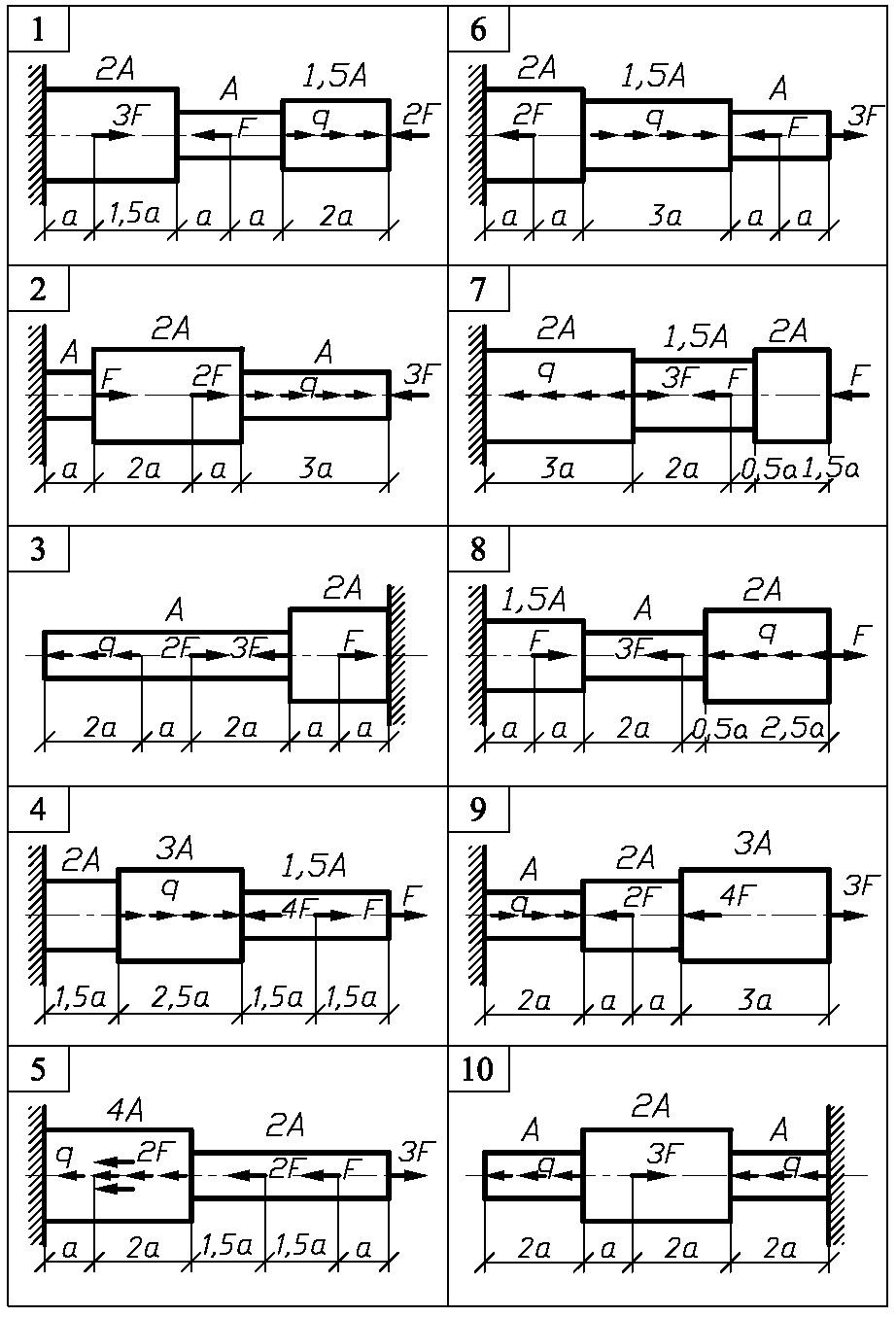

Рис. 1.1

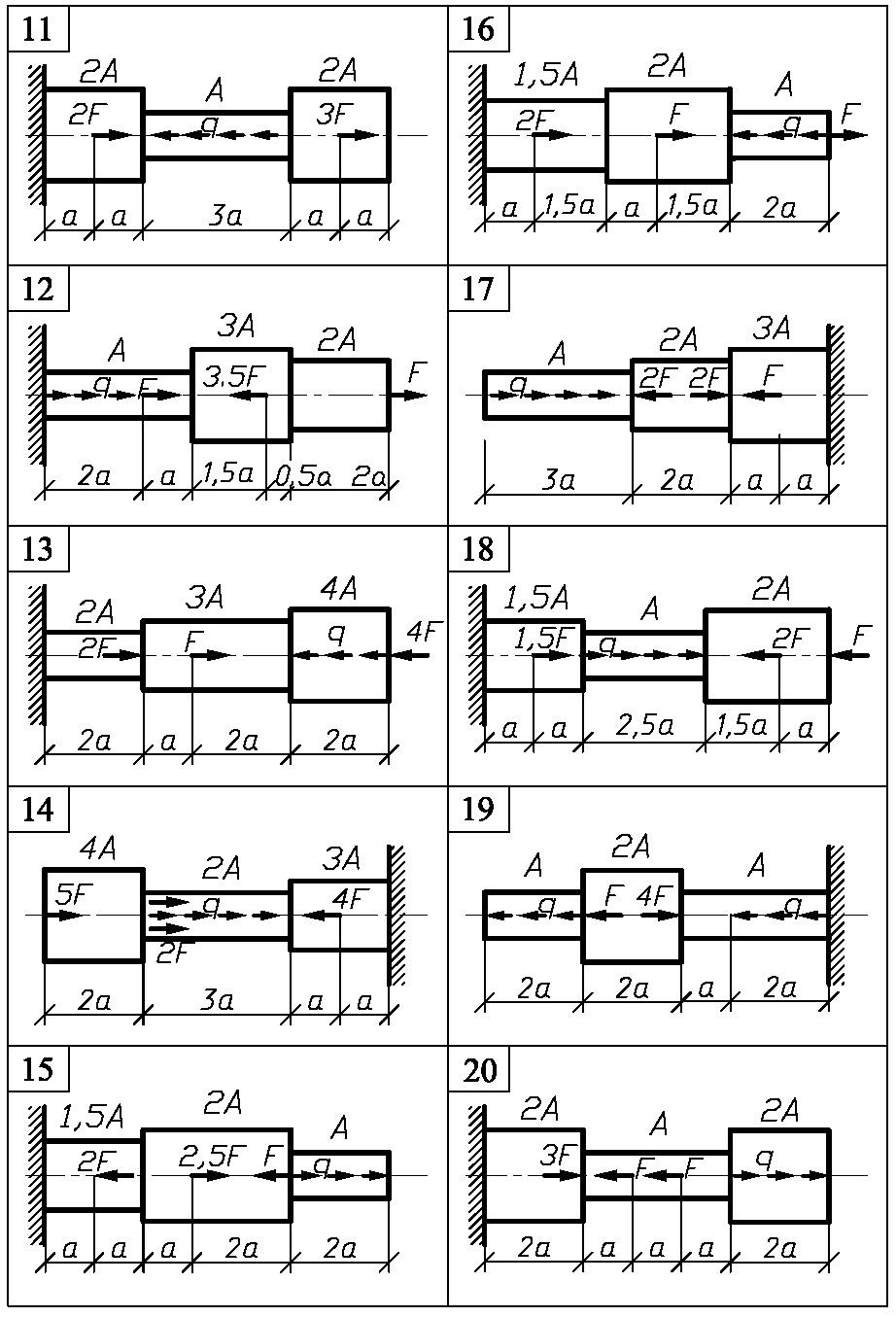

Рис. 1.1 Закінчення
Порядок розв’язання задачі
-
Використовуючи метод перерізів визначити нормальну силу в характерних перерізах стержня і побудувати епюру N.
-
Підрахувати нормальні напруження в необхідних поперечних перерізах і побудувати епюру .
-
Скласти рівняння подовжніх переміщень на кожній ділянці стержня і побудувати епюру .
-
Перевірити виконання умови міцності на кожній ділянці стержня. Якщо умова міцності не буде виконана або виконана з великим запасом, тоді дати рекомендації щодо зміни розрахункової схеми стержня.
