5.2 Розрахунок зварного з’єднання
Задача ?
Розрахувати
зварувальне з’єднання (рис.???) за умовою
рівноміцності елементів і зварувального
шва. Товщину шва прийняти рівною товщині
накладок листа або товщині полиці
прокатного профілю. При розрахунку
прийняти
Дані для розрахунку взяти з табл. ???
Ва- ри- ант |
IN |
СN |
L N |
Лист ß x t, мм |
Ва- ри- ант |
IN |
СN |
L N |
Лист ß x t, мм |
1 |
50 |
40 |
20/6(20)* |
420 х10 |
11 |
24 |
20 |
14/9(10) |
260 х8 |
2 |
45 |
36 |
25/16(16) |
400 х10 |
12 |
22a |
18a |
19/9(8) |
240 х8 |
3 |
40 |
33 |
25/16(16) |
480 х10 |
13 |
22 |
18 |
12,5/8(12) |
220 х8 |
4 |
36 |
30 |
20/12,5(16) |
400 х10 |
14 |
20a |
16a |
12,5/8(10) |
210 х8 |
5 |
33 |
27 |
20/12,5(12) |
350 х10 |
15 |
20 |
16 |
11/7(8) |
200 х6 |
6 |
30a |
24a |
18/11(12) |
330 х10 |
16 |
18 |
14a |
11/7(7) |
180 х6 |
7 |
30 |
24 |
18/11(10) |
310 х8 |
17 |
16 |
14 |
10/6,3(8) |
180 х5 |
8 |
27a |
22a |
16/10(14) |
300 х8 |
18 |
14 |
12 |
9/5,5(8) |
160 х5 |
9 |
27 |
22 |
16/10(12) |
280 х8 |
19 |
12 |
10 |
8/5(6) |
150 х5 |
10 |
24a |
20a |
16/10(10) |
260 х8 |
20 |
10 |
8 |
8/5(5) |
120 х5 |
Примітка: 1. Прокатні профілі по ДСТУ 8239-89, 8240-97, 8510-86*. *)Товщина стінки кутика
2.На
рис. ??? позначено:
без скосу кромок з катетами шва K
(мм) і довжиною
ом
шва K
(мм)
і довжиною
(мм);
і торцьових швів.
Порядок розв’язання задачі
-
Визначити величину допустимого навантаження із розрахунку зварювальних елементів на розтягання.
-
Використовуючи величину розрахункового навантаження визначити довжину зварювального шва.
-
Накреслити зварне з’єднання в масштабі з дотриманням ДСТУ і показанням всіх розмірів.
5.3. Розрахунок вала на міцність і жорсткість
Задача
?. На рис. 5.2, а
показано сталевий вал постійного
перерізу. Модуль пружності при зсуві G
= 8·104МПа. Допустиме напруження
при крученні []
= 60 МПа. Допустимий відносний кут
закручування [
]
= 0,25 град/м.

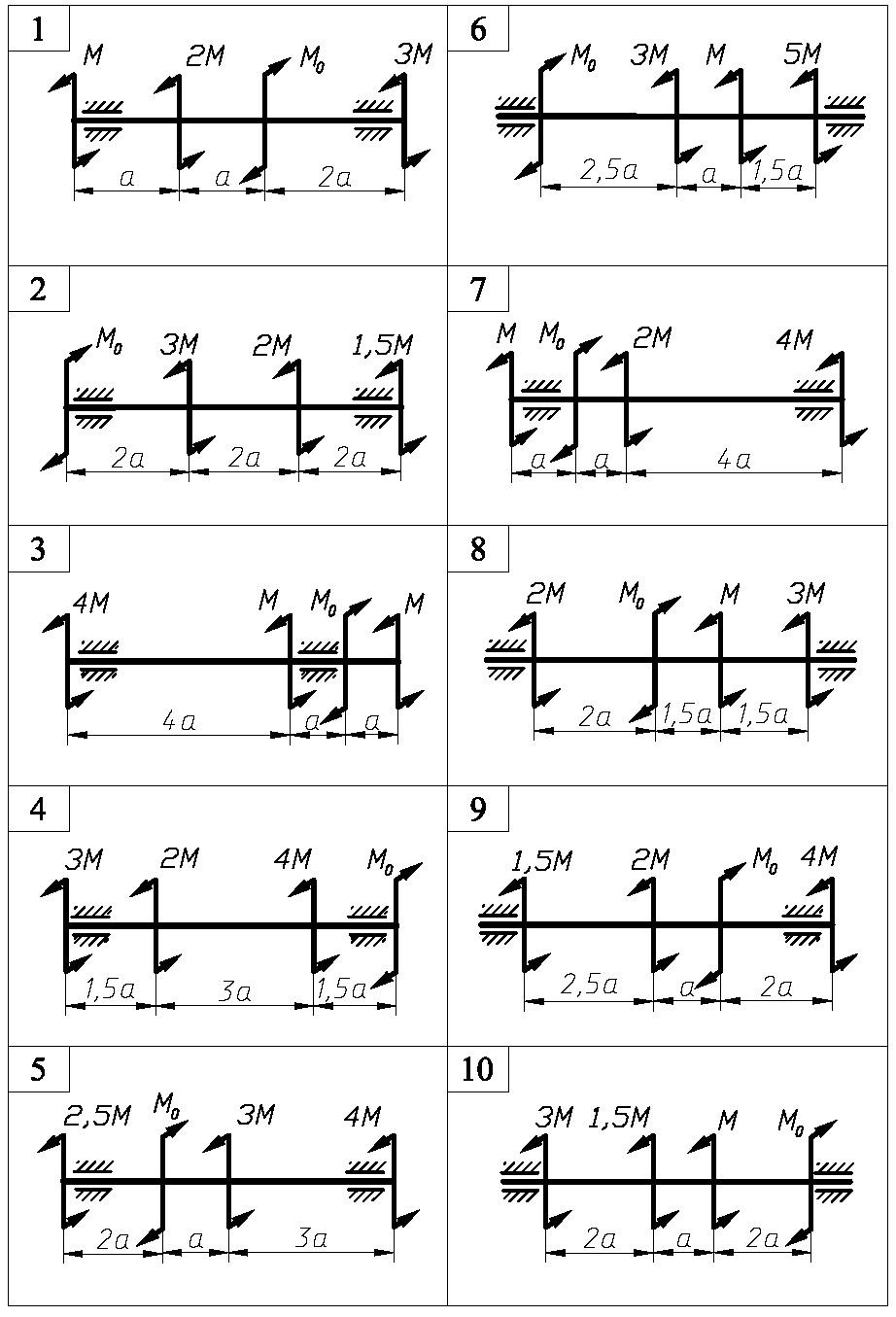

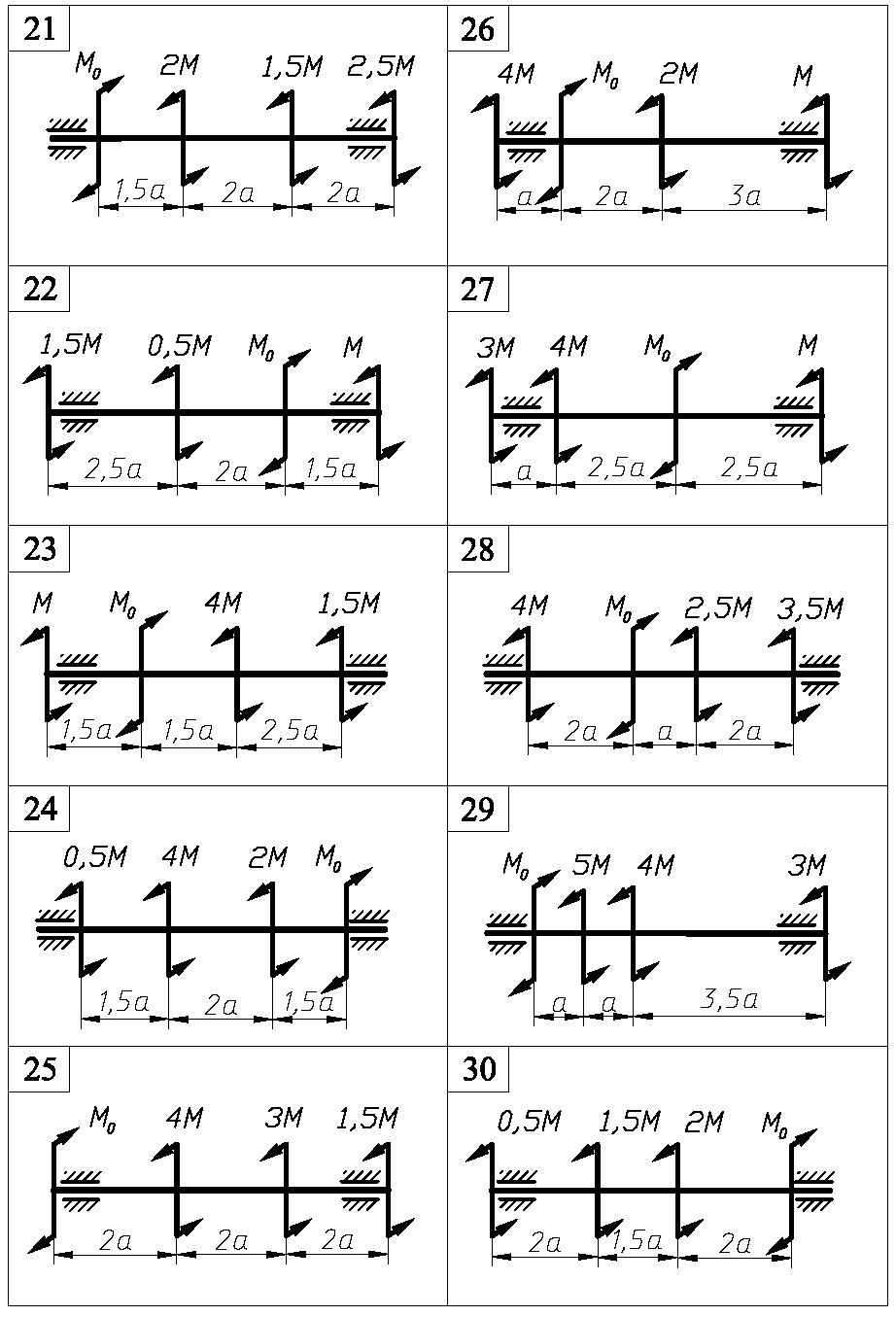

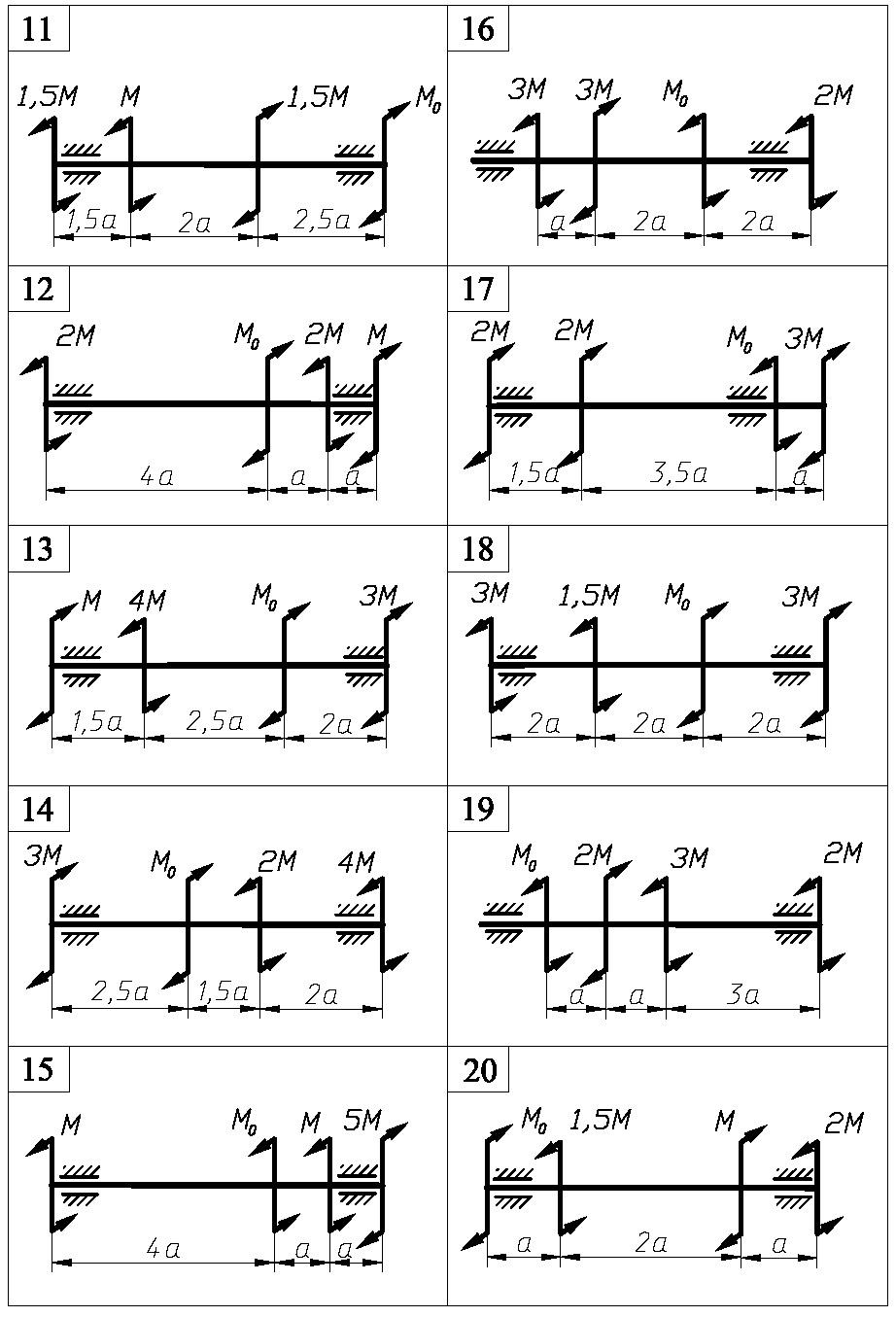

Таблиця 5
Варіант |
Момент М, кН · м |
Довжина а, см |
|
Варіант |
Момент М, кН · м |
Довжина а, см |
|
Варіант |
Момент М, кН · м |
Довжина а, см |
1 |
12 |
12 |
11 |
14 |
14 |
21 |
24 |
12 |
||
2 |
14 |
14 |
12 |
16 |
16 |
22 |
12 |
14 |
||
3 |
16 |
18 |
13 |
18 |
18 |
23 |
14 |
16 |
||
4 |
18 |
16 |
14 |
20 |
20 |
24 |
16 |
14 |
||
5 |
20 |
20 |
15 |
22 |
22 |
25 |
18 |
18 |
||
6 |
22 |
22 |
16 |
24 |
24 |
26 |
20 |
16 |
||
7 |
24 |
26 |
17 |
26 |
26 |
27 |
22 |
12 |
||
8 |
26 |
24 |
18 |
18 |
28 |
28 |
24 |
14 |
||
9 |
28 |
26 |
19 |
20 |
26 |
29 |
26 |
18 |
||
10 |
12 |
26 |
20 |
22 |
22 |
30 |
28 |
20 |
Потрібно:
-
визначити значення скручувального моменту
;
-
побудувати епюру крутних моментів Мк;
-
за умовою міцності знайти діаметр d на кожній ділянці вала;
-
побудувати епюру відносних кутів закручування
і провести перевірний розрахунок за умовою жорсткості.
Рис. 5.1
Рис. 5.1
Рис. 5.1
