Приклад поетапного виконання креслення плоскої деталі
Приклад креслення
1. Відкриваємо шаблон: у вікні Startup (Загрузка) (див. розд. 1.2, рис. 1.1) обираємо один з варіантів начала роботи – Use a Template (По шаблону), отримуємо доступ до переліку шаблонів які знаходяться у папці Template (зазвичай шлях до цієї папки такий C:\Program Files\AutoCAD 2002\Template). В представленому переліку обираємо створений шаблон A3.dwt. На екрані з'являється шаблон креслення формату А3 (рис. Д2).

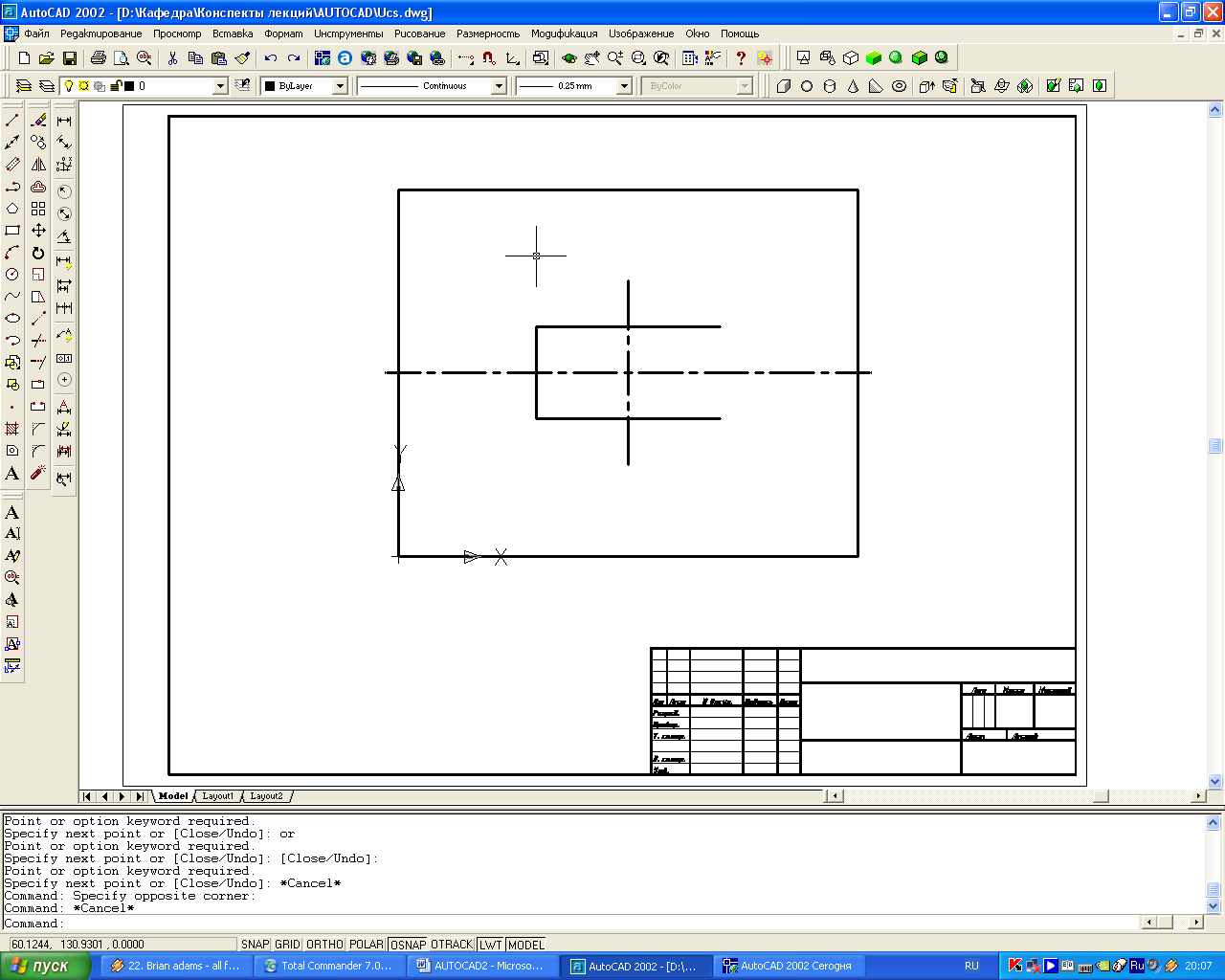

2. Перенос початку координат :
|
|
Command: Ucs Текущее имя пск: *БЕЗ ИМЕНИ* Enter an option [New/Move/orthoGraphic/Prev/Restore/ Save/Del/Apply/?/World] <World>: n Specify origin of new UCS or [ZAxis/3point/OBject/Face/View/X/Y/Z] <0,0,0>: 120,100 |
3. Проведення осьових та центрових ліній:
|
|
Command: Line Specify first point: -5,80 Specify next point or [Undo]: 205,80 Specify next point or [Undo]: Command: Line Specify first point: 100,120 Specify next point or [Undo]: 100,40 Specify next point or [Undo]: |
4. Побудова контуру в тонких лініях:
|
|
а) побудова відрізків: Command: Line Specify first point: 0,0 Specify next point or [Undo]: 200,0 Specify next point or [Undo]: 200,160 Specify next point or [Close/Undo]: 0,160 Specify next point or [Close/Undo]: C Command: Line Specify first point: 140,60 Specify next point or [Undo]: 60,60 Specify next point or [Undo]: 60,100 Specify next point or [Close/Undo]: 140,100 Specify next point or [Close/Undo]: |
|
|
|
б) побудова кола: Command: Circle Specify center point for circle or [3P/2P/ Ttr (tan tan radius)]: 100,80 Specify radius of circle or [Diameter]: D Specify diameter of circle: 60
|
|
|
|
|
|
|
|
в) побудова дуги: Command: Arc Specify start point of arc or [Center]: 140,100 Specify second point of arc or [Center/End]: 160,80 Specify end point of arc: 140,60 |
|
|
5. Редагування контуру: |
|
|
|
|
а) видалення частин об'єктів: Command: Trim Current settings: Projection=UCS, Edge=None Select cutting edges ... Select objects: (курсором вказуємо коло) Select objects: Select object to trim or shift-select to extend or [Project/Edge/Undo]: (курсором вказуємо лінії) Select object to trim or shift-select to extend or [Project/Edge/Undo]:
|
|
|
|
|
|
|
|
Command: Trim Current settings: Projection=UCS, Edge=None Select cutting edges ... Select objects: (курсором вказуємо лінії) Select objects: Select object to trim or shift-select to extend or [Project/Edge/Undo]: (курсором вказуємо коло) Select object to trim or shift-select to extend or [Project/Edge/Undo]: (курсором вказуємо коло) Select object to trim or shift-select to extend or [Project/Edge/Undo]: |
|
|
|
|
|
|
|
б) виконання фаски Command: Chamfer (TRIM mode) Current chamfer Dist1 = 4.0000, Dist2 = 4.0000 Select first line or [Polyline/Distance/Angle/ Trim/Method]: D Specify first chamfer distance <4.0000>: 30 Sp. second chamfer distance <30.0000>: 30 Select first line or [Polyline/Distance/Angle/ Trim/Method]: (вказуємо курсором) Select second line: (вказуємо курсором) Command: CHAMFER (TRIM mode) Current chamfer Dist1 = 30.0000, Dist2 = 30.0000 Select first line or [Polyline/Distance/Angle/ Trim/Method]: (вказуємо курсором) Select second line: (вказуємо курсором) |
|
|
|
|
|
|
|
в) виконання сполучення Command: fillet Current settings: Mode = TRIM, Radius = 10.0000 Select first object or [Polyline/ Radius/Trim]: R Specify fillet radius <10.0000>: 20 Select first object or [Polyline/ Radius/Trim]: (вказуємо курсором) Select second object: (вказуємо курсором) Command: Fillet Current settings: Mode = TRIM, Radius = 20.0000 Select first object or [Polyline/ Radius/Trim]: (вказуємо курсором) Select second object: (вказуємо курсором) |
|
|

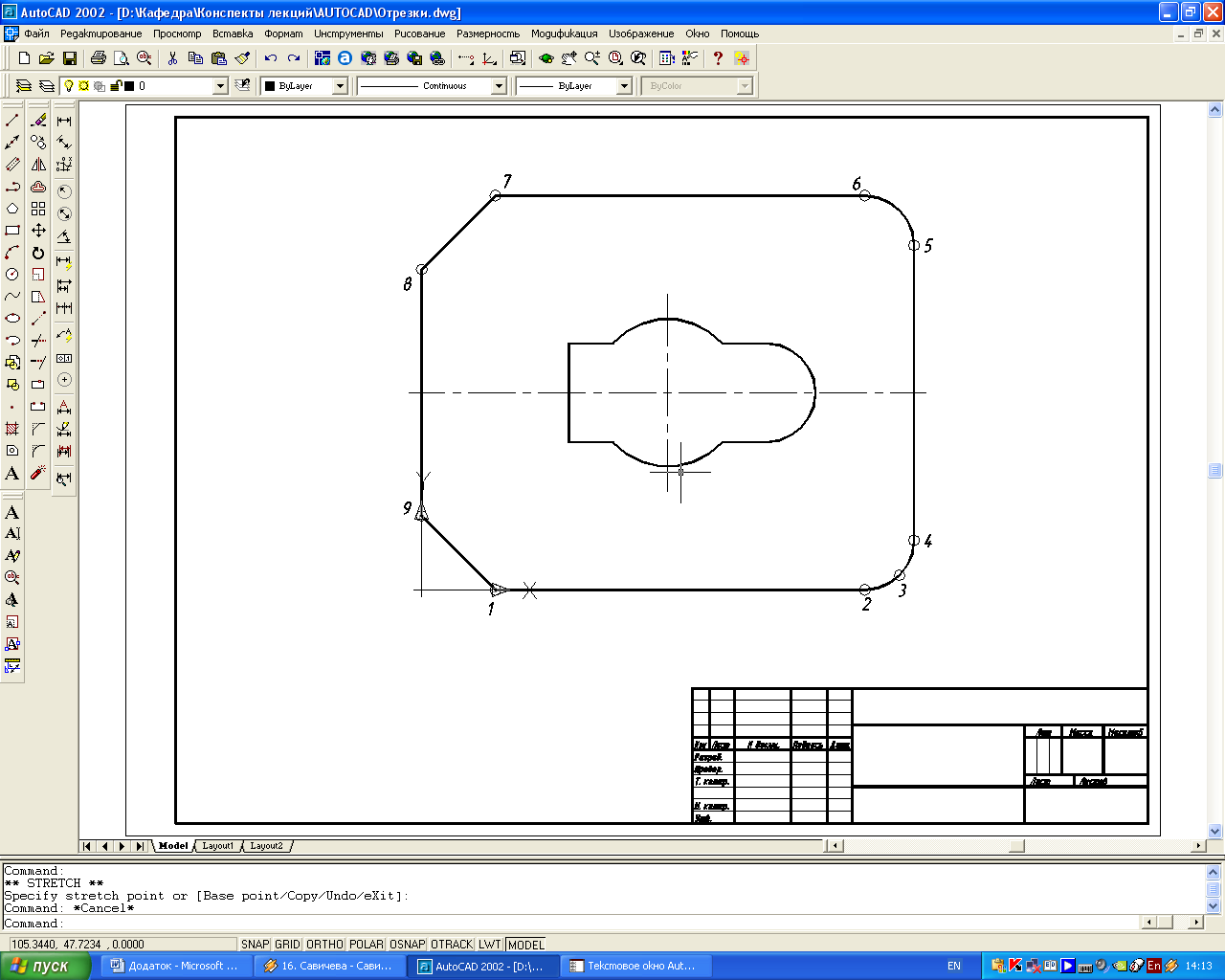

6. Обведення креслення: |
|
|
|
|
|
|
|
Command: pline Specify start point: т.1 (використовуємо режим об'ктної прив'язки) Current line-width is 0.0000 Specify next point or [Arc/Halfwidth/Length/ Undo/Width]: W Specify starting width <0.0000>: 0.7 Specify ending width <0.7000>: 0.7 Specify next point or [Arc/Halfwidth/Length/Undo/Width]: т.2 Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: A Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/ Line/Radius/Second pt/Undo/Width]: S Specify second point on arc: т.3 Specify end point of arc: т.4 Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/ Line/Radius/Second pt/Undo/Width]: L Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: т.5 Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: A Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/ Line/Radius/Second pt/Undo/Width]: т.6 Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/ Line/Radius/Second pt/Undo/Width]: L Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: т.7 Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: т.8 Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: т.9 Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: CL |
|
|
|

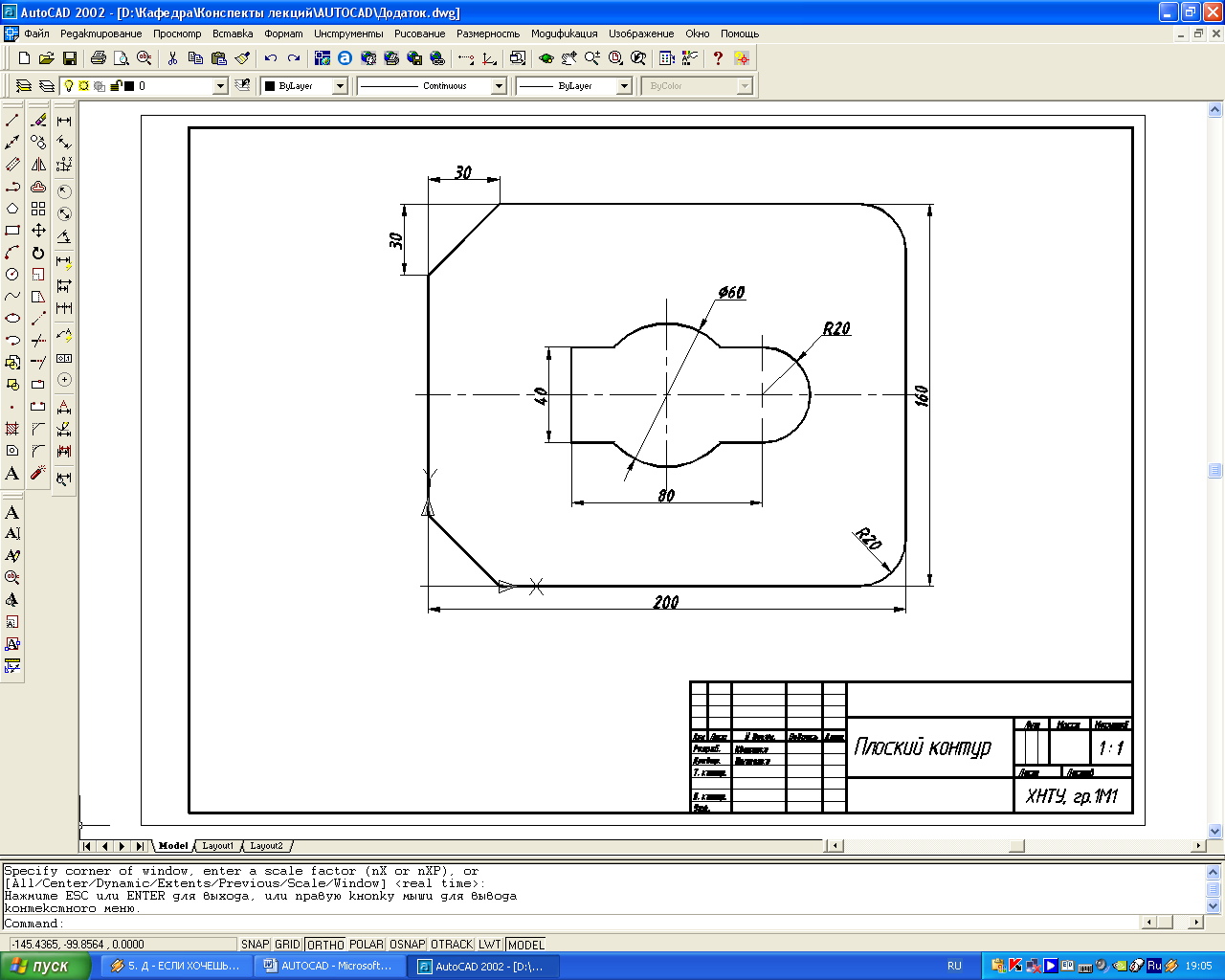

7. Нанесення розмірів |
|
|
|
|
|
|
|
Command: DIM Dim: Horizontal Specify first extension line origin or <select object>: (вказуємо курсором початок першої виносної лінії) Specify second extension line origin: (вказуємо курсором початок другої виносної лінії) Specify dimension line location or [Mtext/text /Angle]: (вказуємо курсором місце знаходження розмірної лінії) Enter dimension text <200>: Dim: Vertical Specify first extension line origin or <select object>: Specify second extension line origin: Specify dimension line location or [Mtext/text /Angle]: Enter dimension text <160>: Dim: Diameter Select arc or circle: (вказуємо курсором частку кола) Enter dimension text <60>: Specify dimension line location or [Mtext/text /Angle]: (вказуємо курсором місце знаходження тексту) Dim: Radius Select arc or circle: (вказуємо курсором дугу) Enter dimension text <20>: Specify dimension line location or [Mtext/text /Angle]: (вказуємо курсором місце знаходження тексту) |
|
|
