2.6. Кола

Викреслювання кола виконується командою CIRCLE (Окружность). Команду можна вибрати з панелі Draw (Черчение) (рис. 2.14) або з випадаючого меню Draw (Черчение), в якому пункт CIRCLE (Окружность) деталізований шістьма підпунктами (опціями).

Рис. 2.14. Кнопка команди CIRCLE (Окружность).

При виклику команди AUTOCAD видає запит:

Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:

Центр окружности или [ЗТ/2Т/ККР (кас кас радиус)]:

Якщо ви у відповідь на цей запит указуєте точку, то вона стає центром майбутнього кола, і видається наступний запит:

Specify radius of circle or [Diameter]:

Радиус окружности или [Диаметр]:

У цей момент можна ввести число, яке буде радіусом кола. Радіус можна задати і точкою (AUTOCAD вимірює відстань від центру кола до нової точки і бере його як радіус). Якщо ввести символ D (Д), то це означає, що ви вибираєте опцію Diameter (Диаметр). Тоді видається запит на введення діаметру:

Specify diameter of circle:

Диаметр окружности:

Діаметр можна задати числом або вказівкою точки (AUTOCAD в цьому випадку вимірює відстань від центру до нової точки і бере цю відстань як величину діаметру). Після завдання радіусу або діаметру побудова кола закінчується (рис. 2.15).

Якщо замість центру кола вибрати опцію ЗР (ЗТ), то AUTOCAD побудує коло по трьом точкам площини. По черзі задаються запити на першу, другу і третю точки і після правильної їх вказівки (а вони не повинні лежати на одній прямій) коло з'являється на екрані.

Якщо вибрана опція 2Р (2Т), то тоді запрошуються всього дві точки, але вважається, що обидві точки належать діаметру майбутнього кола (відстань між ними рівна діаметру). Система AUTOCAD видає такі запити:

Specify first end point of circle's diameter:

Первая конечная точка диаметра окружности:

Specify second end point of circle's diameter:

Вторая конечная точка диаметра окружности:

Опція Ttr (ККР), яка дозволяє побудувати коло, що торкається двох інших об'єктів і що має заданий радіус. Відповідно змінюються опції і запити системи. Перший запит:

Specify point on object for first tangent of circle:

Укажите точку на объекте, задавая первую касательную:

Другий запит:

Specify point on object for second tangent of circle:

Укажите точку на объекте, задавая вторую касательную:

Третій запит:

Specify radius of circle:

Радиус окружности:

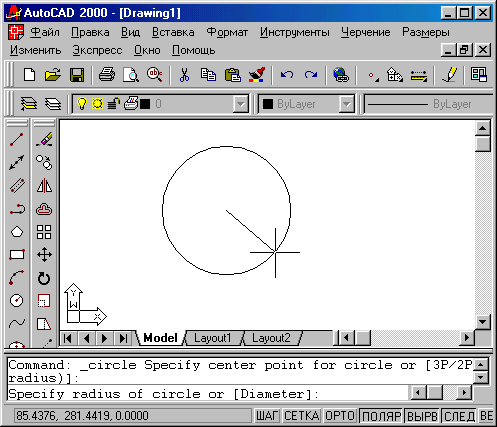

Рис. 2.15. Побудова кола по центру і радіусу

Рис. 2.16. Побудова кола за допомогою опції TTR(ККР)

Радіус можна задати числом або двома точками, відстань між якими і стане його величиною (рис. 2.16). Якщо побудова з вказаними даними неможлива, то система видає відповідне повідомлення (зазвичай це буває, коли радіус дуже малий або дуже великий).

Найчастіше існує декілька варіантів рішення задачі побудови кола, що торкається двох об'єктів і що має заданий радіус (наприклад, для двох пересічних відрізків). У такому разі з всіх можливих рішень AUTOCAD вибирає таке, яке щонайближче до тих точок, в яких ви позначали об'єкти для торкання (касание). Тому до вказівки точок при виборі об'єктів слід підходити достатньо уважно.

Падаюче меню Draw (Черчение) пункт Circle (Окружность) має підпункт 3 точки дотику (Tan, Tan, Tan). Проте це не нова самостійна опція команди CIRCLE (Окружность), а окремий випадок опції ЗР (ЗТ), коли всі три точки указуються за допомогою функції об'єктної прив'язки Tangent (Касательная) (рис. 2.17).

Рис. 2.17. Побудова кола, що торкається трьох об'єктів

У кола є чотири особливі точки – це крайня верхня, крайня нижня, крайня ліва і крайня права, які називаються квадрантами. Для прив'язки до них використовується функція Quadrant (Квадрант).
