3.5. Фаска

Команда CHAMFER (Фаска) здійснює усікання двох пересічних відрізків, променів, прямих або лінійних сегментів полілінії – створює фаску.

Дану команду можна задати з клавіатури, викликати покажчиком миші з випадаючого меню Modify (Изменить), або натиснувши відповідну кнопку на панелі інструментів Modify (Изменить) (рис. 3.12).

Рис. 3.12. Кнопка, відповідна команді CHAMFER (Фаска)

У відповідь на команду система видає повідомлення про поточний набір параметрів, який AUTOCAD використовує за умовчанням, і перший запит:

(TRIM mode) Current chamfer Distl = 10 Dist2 = 10

Режим TRIM. Текущие катеты фаски: Distl = 10 Dist2 = 10

Select first line or [Polyline/Distance/Angle/Trim/Method]:

Укажите первый отрезок или ...:

Якщо немає необхідності змінювати поточний набір параметрів, то вкажіть графічним курсором перший відрізок, після цього система видасть другий запит:

Select second line:

Укажите второй отрезок:

Вкажіть графічним курсором другий відрізок.

Інші можливі відповіді на перший запит системи:

D – використовується, якщо необхідно створити фаску при відомій довжині катетів на першому і другому вибраному відрізку, при цьому система ініціює додаткові запити:

Specify first chamfer distance <10.0000>:

Задайте длину первого катета:

Specify second chamfer distance <10.0000>:

Задайте длину второго катета:

Програма AUTOCAD завершить виконання команди. Щоб викреслити фаску зі встановленими параметрами, необхідно повторити команду і по черзі вказати перший і другий відрізок (рис. 3.13).

А – використовується, якщо необхідно створити фаску при відомих довжині катета на першому вибираному відрізку і значенні кута в градусах, вимірюваному щодо першого вибраного відрізка. При цьому система задає додаткові запити:

Рис. 3.13. Побудова фаски методом Distance (Длина катета)

Specify chamfer length on the first line < 10.0000>:

Задайте длину катета для первого отрезка:

Specify chamfer angle from the first line <0>: 30

Задайте угол, относительно первого отрезка:

Програма AUTOCAD завершить виконання команди. Щоб викреслити фаску зі встановленими параметрами, необхідно повторити команду і по черзі вказати перший і другий відрізок (рис. 3.14).

Р – використовується, якщо необхідно зняти фаску по всіх вершинам полілінії, при цьому система ініціює додатковий запит:

Select 2D polyline:

Выберите 2-мерную полилинию:

Нагадуємо, що бажані розміри фаски необхідно встановити заздалегідь, оскільки програма AUTOCAD виконує фаску з параметрами за умовчанням.

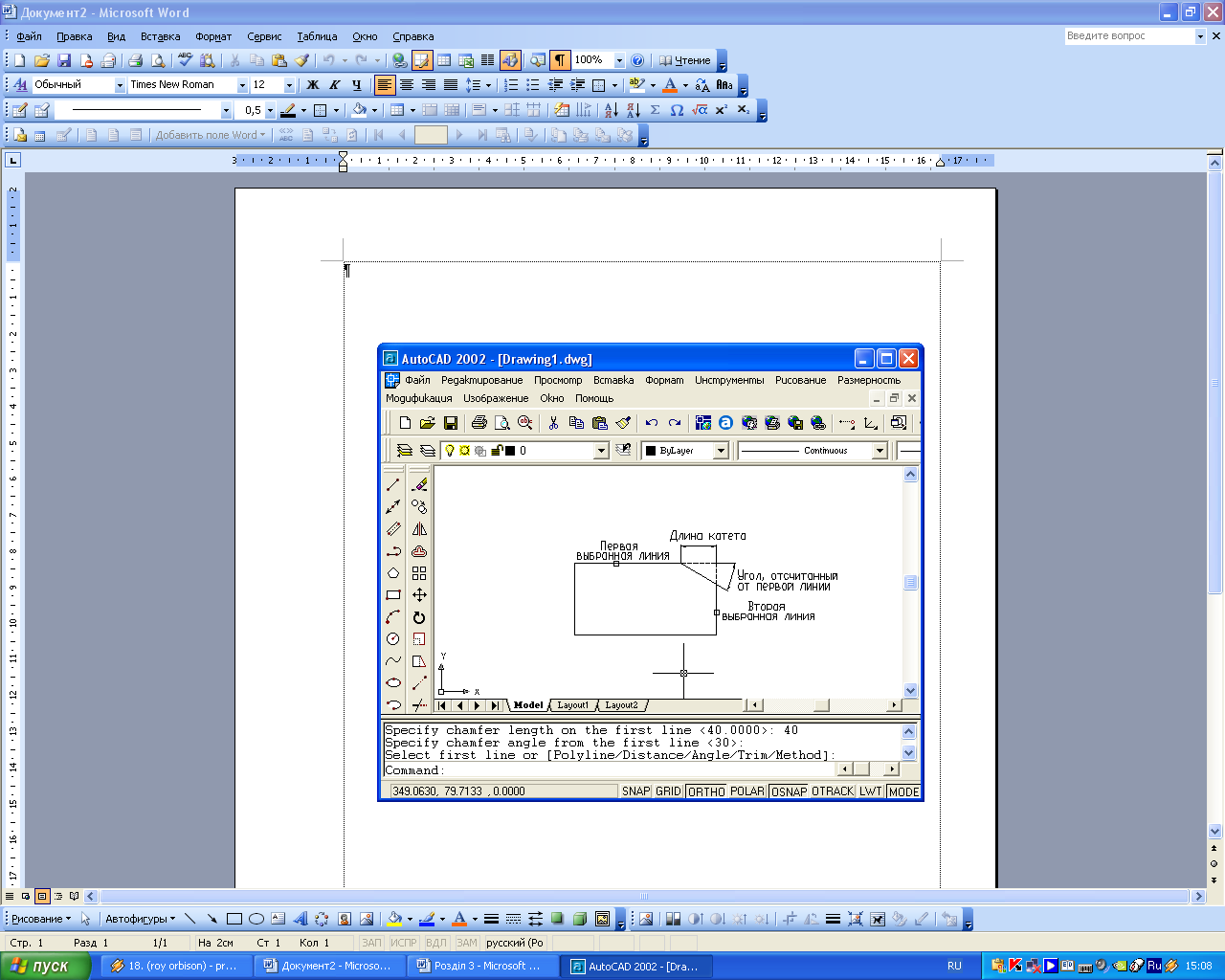

Рис. 3.14. Побудова фаски методом Angle (Угол)

Т – дозволяє або не дозволяє підрізати початкові відрізки при виконанні команди CHAMFER (Фаска), при цьому система ініціює додатковий запит:

Enter Trim mode option [Trim/No trim] <Trim>:

Задайте необходимый режим Trim <параметр по умолчанию>:

Поточний режим указується в повідомленні, яке система поміщає перед першим запитом команди.

М – дозволяє вибрати один з наборів параметрів за умовчанням, додатковий запит системи:

Enter trim method [Distance/Angle] <Angle>:

Выберите способ создания фаски ... <параметр по умолчанию>:

Поточний набір параметрів указується в повідомленні, яке система поміщає перед першим запитом команди.

Зауваження

• При використанні команди CHAMFER (Фаска) об'єкти повинні вибиратися тільки після введення команди;

• порядок вибору відрізків важливий для обох способів побудови фаски;

• якщо обидва вказані відрізки не перетиналися на кресленні, то система подовжить їх і усіче фаскою заданої довжини;

• якщо довжина фаски задана нульовою, то система просто з'єднає обидва відрізки;

• якщо два вибрані відрізки знаходяться на одному шарі, то фаска викреслюється на цьому ж шарі;

• якщо два вибрані відрізки мають різні властивості, то фаска викреслюється з властивостями поточного об'єкту;

• якщо лінійні сегменти полілінії розділяє дуга, то дуговий сегмент замінюється фаскою;

• довжина фасок може бути змінена також за допомогою системних змінних CHAMFERA, CHAMFERB.
