Питання для самоконтролю
-
Для чого служить команда LAYER?
-
Які переваги дає використання команди LAYER в роботі над кресленням?
-
Який шар присутній у будь-якому кресленні?
-
Які шари не можна видалити?
-
При відключені яких параметрів шар не видимий на екрані?
-
Яка кількість шарів може бути присутня в одному кресленні?
Додаток 1
Створення шаблону
Шаблон – це як правило "чистий лист креслення" з попередньо встановленими начальними параметрами, з рамкою та штампом основного напису.
Створимо шаблон креслення формату А3:
1. Встановлення начальних параметрів:
-
Units – одиниці вимірювання (див. розд. 1.5, рис. 1.10а,б,в,г);
-
Limits – границі креслення (див. розд. 1.5, рис. 1.10д);
-
Line types – тип ліній: викликаємо команду Linetype (Тип линий) з випадаючого меню Format (Формат) на екрані відкривається вікно Linetype Manager (Менеджер типа линий), натискаємо клавішу Load (Загрузка) відкривається вікно Load or reload linetypes (Загрузка и перезагрузка типов линий) в ньому обираємо типи ліній Center (Центровая), Dashed (Шриховая) (рис. Д1).
Рис. Д1. вікно Linetype Manager (Менеджер типа линий)
-
Snap – шаг:
Command: Snap
Specify snap spacing or [ON/OFF/Aspect/Rotate/Style/Type] <10.0000>: 1
-
Grid – сітка:
Command: Grid
Specify grid spacing(X) or [ON/OFF/Snap/Aspect] <10.0000>: 5
-
Text style – стиль тексту (див. розд. 2.14);
-
Dimension styles – розмірні стилі (див. розд. 4.1).
-
Креслення формату та штампу основного напису:
Command: Trace
Specify trace width <1.0000>: 0.8
Specify start point: 20,5
Specify next point: 415,5
Specify next point: 415,292
Specify next point: 20,292
Specify next point: 20,5
Specify next point:
Command: Trace
Specify trace width <0.8000>:
Specify start point: 230,5
Specify next point: @0,55
Specify next point: @185,0
Specify next point:
Далі виконуємо креслення основного напису відповідно до ГОСТ 2.104-68 (185 х 55) за попередньо розрахованих координатах усіх точок або використовуючи координатну сітку. Для товстих ліній застосовуємо команду TRACE, для тонких – команду LINE.
Заповнення основного напису текстом:
Command: Dtext
Current text style: "Standard" Text height: 5.0000
Specify start point of text or [Justify/Style]:
Specify height <5.0000>: 2.5
Specify rotation angle of text <0>:
Enter text: Изм
Enter text: Лист (т. і., рис. Д2)
Рис. Д2. Шаблон креслення формату А3
Зберігаємо креслення з розширенням .dwt. Для цього у списку Save as type (Файлы типа) вікна Save Drawing As (Сохранение чертежа), яке викликається командою Save (Сохранить), обираємо елемент AutoCAD Drawing Template File (*.dwt). Закриваємо вікно Save Drawing As (Сохранение чертежа) натисканням кнопки Save (Сохранить), AutoCAD автоматично зберігає нове креслення у папці Template, де зберігаються інші шаблони (рис. Д3). Після закриття вікна Save Drawing As (Сохранение чертежа) з'являється вікно Template Description (Описание шаблона), в якому можна ввести опис шаблону креслення (рис. Д4).

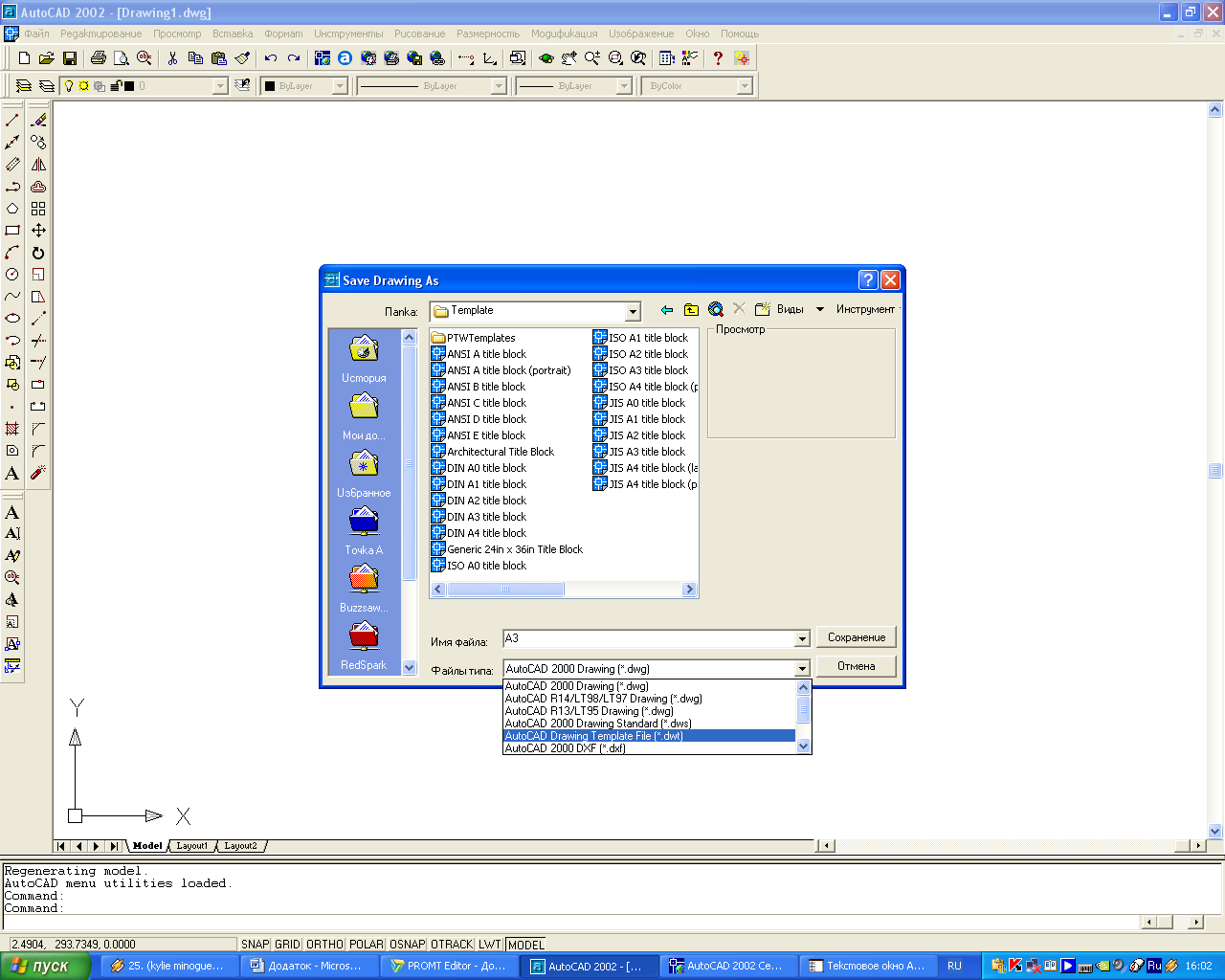

Рис. Д3. Збереження шаблону креслення

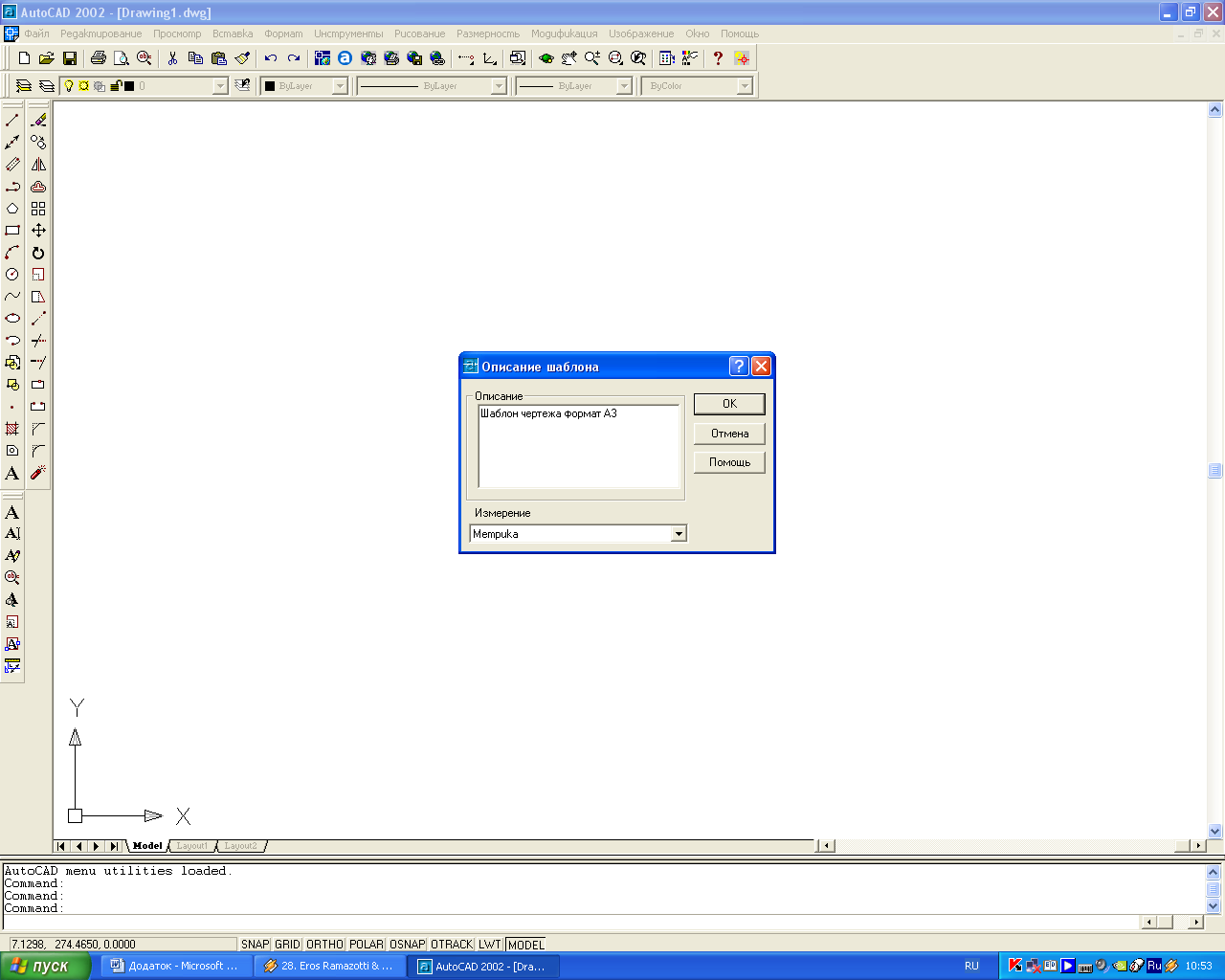

Рис. Д4. Опис шаблону
