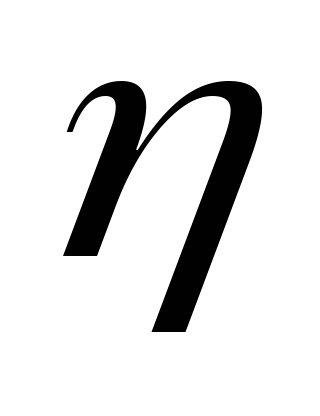

Значения масштабного коэффициента

Размеры а (для кубов) или dh(для цилиндров), см	7	10	15	20	30	714	1020	1530	2040	3060
Коэффициент	0,85	0,95	1	1,05	1,1	1,16	1,16	1,20	1,24	1,28

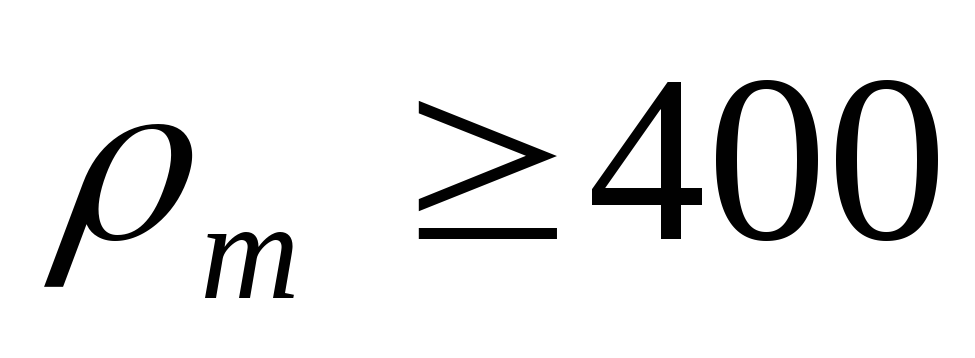

Примечания. 1. Для ячеистого бетона с кг/м³ независимо от размеров и формы образца.

2. Для выпиленных образцов-кубов и вырубленных цилиндров из ячеистого бетона с кг/м³ при мм, примм.

3. Применение экспериментальных масштабных коэффициентов, отличающихся от единицы в соответствующую сторону более, чем это указано в табл. 4.21. не допускается.

Таблица 4.22

Значения поправочного коэффициента на влажность бетона

Влажность по массе ячеистого бетона в момент испытания, %	0	5	10	15	20	25 и более
Коэффициент kw	0,8	0,9	1,0	1,05	1,1	1,15

Примечания. 1. Промежуточное значение k_w определяют путем линейной интерполяции.

2. Для бетонов других видов, кроме ячеистого, k_w=1.

Таблица 4.23

Значения поправочного коэффициента на геометрические параметры образцов-цилиндров

Отношение h/d	1	1,2	1,4	1,6	1,8	2
Коэффициент	0,92	0,935	0,95	0,965	0,98	1

Среднюю прочность бетона в серии определяют как среднее арифметическое значение прочности двух образцов (в серии из двух образцов), двух наибольших по прочности образцов (в серии из трех образцов), четырех наибольших по прочности образцов (в серии из шести образцов). Полученное в результате испытаний значение средней прочности серии образцов заносят в Журнал контроля прочности бетона.

Для оценки прочности бетона производят выборку результатов ее контроля для данной партии за анализируемый период по Журналу контроля прочности и вычисляют среднюю прочность бетона в партии и коэффициент ее вариацииk_vв этом периоде (гл.I). Затем определяют условный класс бетона по прочности на сжатие

МПа. (4.10)

Используя полученное значение условного класса, по табл. 4.17 устанавливают соответствующий ему класс бетона, унифицированное значение которого должно быть ближайшим меньшим в сравнении с условным классом.

При необходимости по формулам (4.6) – (4.8) определяют другие характеристики прочности бетона.

В заключение делают вывод о соответствии прочности бетона требованиям к нему.

Расчет средней прочности серии образцов на сжатие может быть выполнен с применением ПМК по программе, приведенной в приложении 18.

11.3. Определение прочности бетона на осевое растяжение

Основные предпосылки

В ряде случаев (в перекрытиях, основаниях) к конструкционному бетону и к некоторым видам специальных бетонов (например, гидротехническому) предъявляются требования к прочности на осевое растяжение. Она характеризуется величиной сопротивления осевому растяжению (прочности на осевое растяжение) R_t, определяемому по методике ГОСТ 10180-78. При этом основные предпосылки испытаний остаются теми же, что и в п. 11.2.

Для определения прочности на осевое растяжение используются в основном образцы-восьмерки трех различных размеров, для которых рабочие сечения в средней части составляют 100100 мм, 150150 мм (базовый образец) и 200200 мм¹.

Основная аппаратура

Испытательная (разрывная) машина, другие приборы и оборудование, указанные в п. 11.2.

Проведение испытаний

Образец закрепляют в разрывной машине так, чтобы его геометрическая ось проходила через центр захватов (рис. 4.14). Нагружение осуществляют непрерывно с постоянной скоростью возрастания растягивающих напряжений 52 кПа/с вплоть до разрушения образца.

Рис. 4.14. Схема испытания образцов бетона на осевое растяжение

Сопротивление бетона осевому растяжению (прочность на осевое растяжение) R_tдля каждого образца вычисляют по формуле

Па, (4.11)

где - масштабный коэффициент для образцов на осевое растяжение, равный единице для базового размера, а для других размеров определяемый экспериментально (приложение 5).

Остальные величины аналогичны величинам в формуле (4.9).

Определение среднего сопротивления бетона осевому растяжению в j-й серии образцовR_t,m,j, класса бетона по прочности на растяжениеB_tи заключение по испытанию выполняют в соответствии с методикой, приведенной в п. 11.2.
