- •Тема 1. Основные физические и механические свойства строительных материалов
- •§ 1. Основные положения об организации и проведении лабораторного контроля
- •1.1. Общие сведения об организации лабораторного контроля качества
- •1.2. Общие сведения о видах проводимого контроля и правилах отбора проб
- •1.3. Общие сведения о метрологии
- •§ 2. Определение показателей основных физических свойств материалов
- •2.1. Основные средства измерений показателей физических свойств
- •2.2. Определение плотности
- •2.2. Определение средней плотности
- •2.4. Определение насыпной плотности
- •2.5. Определение пористости и пустотности
- •2.6. Определение влажности
- •2.7. Определение водопоглощения
- •§ 3. Определение показателей основных механических свойств материалов
- •3.1. Основные средства измерений показателей механических свойств
- •3.2. Определение предела прочности при сжатии
- •3.3. Определение предела прочности при растяжении
- •3.4. Определение предела прочности при изгибе
- •§ 6. Испытание портландцемента
- •6.1. Основные сведения к лабораторной работе
- •Требования к маркам цементов по прочности
- •Классификация цементов по группам прочности
- •Классификация цементов по скорости твердения
- •Классификация цементов по срокам схватывания
- •6.2. Определение тонкости помола цемента
- •6.3. Определение нормальной густоты цементного теса
- •6.4. Определение сроков схватывания
- •6.5. Определение равномерности изменения объема
- •6.6. Определение предела прочности при изгибе и сжатии
- •6.7. Определение прочности цемента при пропаривании
- •6.8. Особенности статистической обработки результатов испытаний при расчете нижней доверительной границы и коэффициента вариации марочной прочности цемента
- •§ 7. Изучение специальных цементов
- •§ 21. Испытание полимерных строительных материалов
- •21.1. Основные сведения к лабораторной работе
- •Усредненные требования к показателям прочности конструкционных псм
- •21.2. Ознакомление с основными видами псм
- •21.3. Определение предела прочности (предела текучести) листовых конструкционных псм при осевом растяжении
- •Характеристики образцов для испытания конструкционных полимерных материалов
- •21.4. Определение предела прочности листовых конструкционных псм при статическом изгибе
- •Соотношение между толщиной и шириной образца
- •21.5. Определение прочностных показателей полимербетона
- •21.6. Сравнение прочностных характеристик полимерных и традиционных конструкционных материалов
- •§ 24. Испытание теплоизоляционных материалов
- •24.1. Основные сведения к лабораторной работе
- •Классификация теплоизоляционных материалов по средней плотности
- •24.2. Определение средней плотности теплоизоляционных материалов и изделий
- •24.3. Определение деформативности (сжимаемости)
- •24.4. Получение полистирольного пенопласта беспрессовым способом
- •24.5. Определение коэффициента теплопроводности
- •Зависимость коэффициента ступени нагрева от положения делителя напряжения
- •§ 25. Испытание лакокрасочных материалов
- •25.1. Основные сведения к лабораторной работе
- •Основные требования к водоэмульсионным краскам (гост 19214-80)
- •Характеристика степени высыхания лакокрасочных материалов
- •25.2. Определение вязкости лакокрасочного материала
- •25.3. Определение укрывистости
- •25.4. Определение времени и степени высыхания
- •§ 8. Испытание плотного мелкого заполнителя
- •8.1. Основные сведения к лабораторной работе
- •Классификация песков по крупности
- •8.2. Определение зернового состава песка
- •8.3. Определение модуля и группы крупности песка
- •8.4. Определение содержания в песке пылевидных, глинистых и илистых частиц отмучиванием
- •8.5. Определение содержания органических примесей
- •8.6. Определение насыпной плотности
- •8.7. Определение зависимости насыпной плотности песка от его влажности
- •§ 9. Испытание плотного крупного заполнителя
- •9.1. Основные сведения к лабораторной работе
- •Разделение крупного заполнителя на фракции
- •Требования к зерновому составу смеси фракций заполнителя
- •Требования к зерновому составу фракции заполнителя
- •Требования к маркам щебня по прочности для изверженных горных пород
- •Требования к маркам щебня по прочности для осадочных и метаморфических горных пород
- •Требования к маркам по износу крупного заполнителя для бетонов различного назначения
- •Требования к маркам крупного заполнителя по износу
- •9.2. Определение зернового состава фракций щебня
- •Требования к величине навески щебня
- •9.3. Подбор оптимальной смеси фракций щебня
- •9.4. Определение марки щебня по прочности исходной горной породы
- •Требования к размерам контрольных сит при определении дробимости щебня
- •9.5. Определение марки щебня по износу
- •Требования к условиям испытания щебня на износ
- •9.6. Определение средней плотности щебня
- •9.7. Определение насыпной плотности щебня
- •Требования к емкости мерного сосуда
- •9.8. Определение пустотности щебня
- •§ 10. Испытание бетонной смеси
- •10.1. Основные сведения к лабораторной работе
- •Требования к маркам бетонной смеси по удобоукладываемости
- •10.2. Определение подвижности бетонной смеси
- •Геометрические размеры стальных конусов (форм)
- •Требования к точности определения осадки конуса бетонной смеси
- •10.3. Определение жесткости бетонной смеси
- •10.4. Определение раствороотделения бетонной смеси
- •10.5. Определение водоотделения бетонной смеси
- •Требования к цилиндрическим сосудам
- •10.6. Определение плотности бетонной смеси
- •10.7. Определение влияния водоцементного отношения на удобоукладываемость и связность бетонной смеси
- •§ 11. Определение прочности бетона
- •11.1. Основные сведения к лабораторной работе
- •Классификация тяжелого бетона по прочности
- •11.2. Определение прочности бетона на сжатие путем испытания образцов
- •Стандартные образцы бетона для определения прочности на сжатие
- •Требования к размерам образцов бетона
- •Требования к укладке и уплотнению смеси при формовании образцов бетона
- •Значения масштабного коэффициента
- •Значения поправочного коэффициента на влажность бетона
- •Значения поправочного коэффициента на геометрические параметры образцов-цилиндров
- •11.3. Определение прочности бетона на осевое растяжение
- •11.4. Определение прочности бетона на растяжение при изгибе
- •11.5. Определение прочности бетона неразрушающим ультразвуковым импульсным методом
- •11.6. Определение влияния водоцементного отношения на прочность бетона
Требования к маркам цементов по прочности
Обозначение цемента |
Гарантированная марка цемента |
Предел прочности, МПа, не менее | |||
при изгибе |
при сжатии** | ||||
3 сут |
28 сут |
3 сут |
28 сут | ||
ПЦ-Д0, ПЦ-Д5*, ПЦ-Д20, ШПЦ |
300 400 500 550 600 |
- - - - - |
4,4 5,4 5,9 6,1 6,4 |
- - - - - |
29,4 39,2 49,0 53,9 58,8 |
ПЦ-Д-20-Б |
400 500 |
3,9 4,4 |
5,4 5,9 |
24,5 27,5 |
39,2 49,0 |
ШПЦ-Б |
400 |
3,4 |
5,4 |
19,6 |
39,2 |
___________
*Условные обозначения цементов по виду клинкера и вещественному составу:
ПЦ – на основе портландцементного клинкера;
Д0, Д5, Д20 – с содержанием активных минеральных добавок соответственно 0%, не более 5%, не более 20%;
ППЦ, ШПЦ – с содержанием пуццоланических добавок или гранулированного шлака свыше 20%;
Б – быстротвердеющий, с нормированием трехсуточной прочности, равной не менее 55% от 28-суточной нормированной прочности;
Н – нормальнотвердеющий;
М – медленнотвердеющий;
ПЛ, ГФ – с пластифицирующими или гидрофобизирующими добавками.
**Коэффициент
вариации предела прочности цементов
при сжатии в возрасте 28 сут
;
для цементов высшей категории качества
марки 400 не более 4%, марок 500, 550 и 600 не
более 3%.
Пример условного обозначения портландцемента марки 400 с АМД не более 20% быстротвердеющего с пластифицирующей добавкой: ПЦ400-Д20-Б-ПЛ ГОСТ 10178-85.
Таблица 3.5
Классификация цементов по группам прочности
Группа цементов по прочности |
Требования к конечной стандартной прочности при сжатии, определенной с применением однофракционного песка, МПа |
Высокопрочные Рядовые Низкомарочные |
50 и более От 30 до 50 Менее 30 |
Таблица 3.6
Классификация цементов по скорости твердения
Вид цементов |
Условия нормирования стандартной прочности |
Быстротвердеющие Нормальнотвердеющие Медленнотвердеющие |

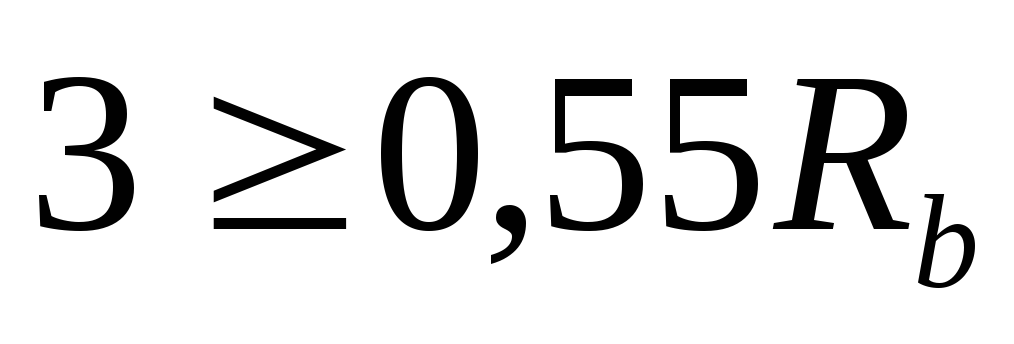

В
возрасте 3 и 28 сут ( В возрасте 28 сут То же |
Таблица 3.7
Классификация цементов по срокам схватывания
Вид цементов |
Условия нормирования сроков начала схватывания |
Медленносхватывающиеся Нормальносхватывающиеся Быстросхватывающиеся |
Более 2 ч От 45 мин до 20 ч Менее 45 мин |
Тонкость помола цемента должна быть такой, чтобы при просеивании навески цемента через сито № 008 проходило не менее 85% массы пробы.
Отбор и подготовка проб
Для проверки качества цемента от каждой контролируемой партии из точечных проб, отобранных во время погрузки и выгрузки цемента из транспортных средств, пневмотранспортных устройств или из мешков (с помощью металлического совка, пробоотборника) составляют объединенную пробу массой приблизительно 30 кг. Из нее образуют три лабораторные пробы массой по 8 кг каждая: одну для исследования в лаборатории головной организации по государственным испытаниям цемента, вторую для испытания в лаборатории потребителя и третью, арбитражную. Пробы помещают в сосуды с герметичными крышками, маркируют и составляют протокол (гл. I).
Лабораторное помещение, цемент, вспомогательные материалы и аппаратура должны иметь на весь период испытаний температуру 20±30С; относительная влажность воздуха – не менее 50%. Для затворения цемента и хранения образцов следует использовать питьевую воду. Сосуд для отмеривания воды подвергают тарировке в смоченном состоянии, погрешность измерения не должна превышать 0,5 см3. Материалы (цемент и песок) отвешивают с точностью до 1 г.
В лабораторных работах следует использовать сосуды, приборы и инструмент из материалов, не реагирующих с цементом, цементным тестом и раствором. Применение алюминиевых и цинковых чашек, лопаток, линеек и т.п. не допускается.
Перед испытанием пробу цемента просеивают через сито с размером ячеек 0,9 или 1 мм. Остаток взвешивают, записывают в рабочем журнале его характеристику (наличие комков, загрязнений) и отбрасывают, пробу перемешивают.
В лабораторной работе определяются:
тонкость помола цемента;
нормальная густота цементного теста;
сроки схватывания;
равномерность изменения объема цемента;
прочность.
