Документ №: TA35452/41A-RU

Версия 1.0.2RC

Ред.:06

Результаты, служебный тормоз с ЭД, перегрузка, 0,8 м/с²,

Стр. 30 из 65

пропорциональный режим



Усилие [Н]

Тормозная система

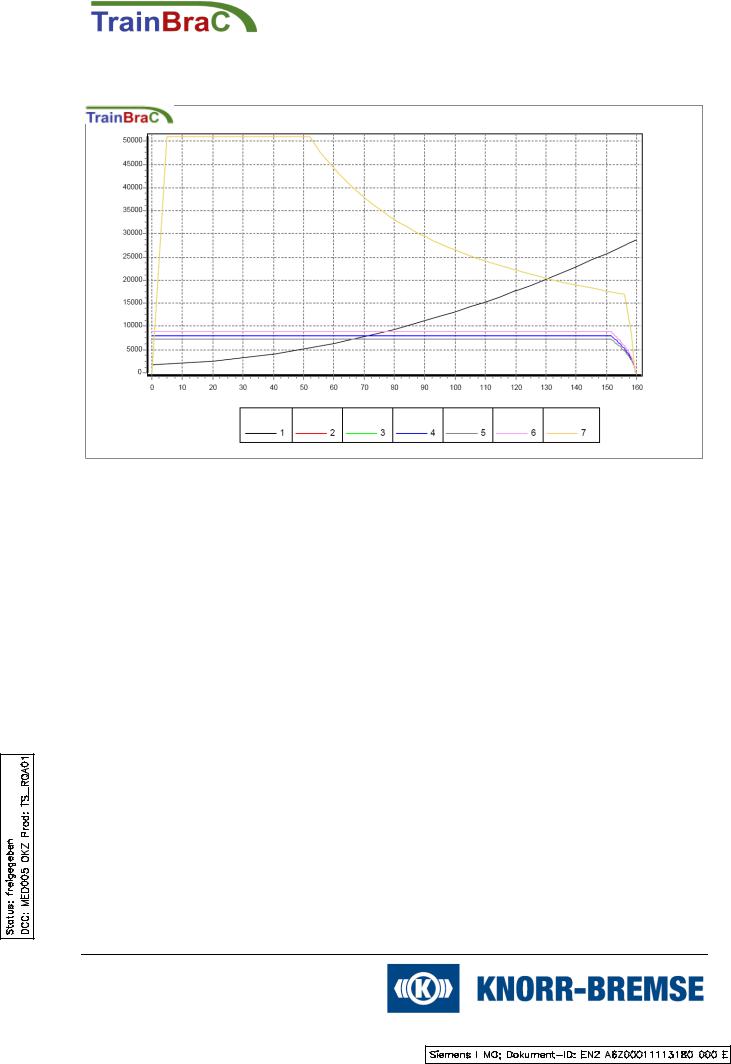

Рисунок 7.2: Тормозное усилие для каждого вагона

Таблица 7.7: Легенда к таблице "Тормозное усилие для каждого вагона"

Графики Тормозная система BrSys [-]

Наименование

Символ

Ед. изм.

Графики

1







Сопротивление движению,







перегрузка









2







RBS_B_перегрузка

3

Тормозное

FB

[Н]

ЭД/ вагон B - экстренный тормоз

4

усилие

WBS_E_перегрузка





5







WBS_D_перегрузка

6







RBS_A_перегрузка

7







ЭД/ вагон A - экстренный тормоз

8Результаты, служебный тормоз с ЭД, перегрузка, 0,8 м/с², пропорциональный режим

8.1Исходные данные

Единица состава:

5-вагонный состав

Загрузка:

Перегрузка

Режим торможения:

динамический

Диаметр колеса:

новый

Скорость v0:

160 км/ч

Скорость v1:

0 км/ч

Уклон:

0,00 0/00





TA35452_41A_ru_06.doc



Документ №: TA35452/41A-RU

Версия 1.0.2RC

Ред.:06

Результаты, служебный тормоз с ЭД, перегрузка, 0,8 м/с²,

Стр. 31 из 65

пропорциональный режим

Таблица 8.1: Активные тормозные системы

Единица состава

Тормозная система

Активная/неактивная

5-вагонный состав

Сопротивление движению, нулевая нагрузка

-



Сопротивление движению, нормальная нагрузка

-



Сопротивление движению, перегрузка

-

Вагон А

ЭД/ вагон А -0,8 м/с2, пропорциональный режим



Совмещение тормозов, пневматика A+B 0,8 м/с2, пропорциональный режим



RBS_A_тормоз с пружинным аккумулятором

-



RBS_A_нормальная нагрузка

-



RBS_A_давление буксировки

-



RBS_A_перегрузка

-



ЭД/ вагон A - экстренный тормоз

-



RBS_A_нулевая нагрузка

-



ЭД/ вагон A - Выход из строя тормоза P в вагоне A, 0,8 м/с

-



ЭД/ вагон А -1 м/с2, пропорциональный режим

-



Совмещение тормозов, пневматика A+B 1 м/с2, пропорциональный режим

-



Совмещение тормозов, пневматика A+B 1 м/с2, основной режим

-



ЭД/ вагон A

-

Вагон С

WBS_C_тормоз с пружинным аккумулятором

-



WBS_C_нормальная нагрузка

-



WBS_C_перегрузка

-



Совмещение тормозов C, замедление 0,8, пропорциональный режим



WBS_C_нулевая нагрузка

-



Выход из строя служебного тормоза A, вагон C, замедление 0,8, пропорциональный режим

-



Совмещение тормозов C, замедление 1, пропорциональный режим

-



Совмещение тормозов C+E+D, замедление 1, основной режим

-



WBS_C_давление буксировки

-

Вагон D

WBS_D_тормоз с пружинным аккумулятором

-



WBS_D_нормальная нагрузка

-



WBS_D_перегрузка

-



Совмещение тормозов D, замедление 0,8, пропорциональный режим



WBS_D_нулевая нагрузка

-



Выход из строя служебного тормоза A, вагон D, замедление 0,8, пропорциональный режим

-



Совмещение тормозов D, замедление 1, пропорциональный режим

-



Совмещение тормозов C+E+D, замедление 1, основной режим

-



WBS_D_давление буксировки

-

Вагон Е

WBS_E_тормоз с пружинным аккумулятором

-



WBS_E_нормальная нагрузка

-



WBS_E_перегрузка

-



Совмещение тормозов E, замедление 0,8, пропорциональный режим



WBS_E_нулевая нагрузка

-



Выход из строя служебного тормоза A, вагон E, замедление 0,8, пропорциональный режим

-



Совмещение тормозов E, замедление 1, пропорциональный режим

-



Совмещение тормозов C+E+D, замедление 1, основной режим

-



WBS_E_давление буксировки

-

Вагон B

RBS_B_тормоз с пружинным аккумулятором

-



Совмещение тормозов, пневматика A+B 0,8 м/с2, пропорциональный режим



Совмещение тормозов, пневматика A+B 1 м/с2, пропорциональный режим

-



Совмещение тормозов, пневматика A+B 1 м/с2, основной режим

-



ЭД/ вагон B

-



RBS_B_давление буксировки

-



ЭД/ вагон B -0,8 м/с2, пропорциональный режим



RBS_B_нормальная нагрузка

-



RBS_B_перегрузка

-



ЭД/ вагон B - экстренный тормоз

-



RBS_B_нулевая нагрузка

-



Выход из строя служебного тормоза A, вагон B, замедление 0,8, пропорциональный режим

-



ЭД/ вагон B - выход из строя тормоза P в вагоне A, 0,8 м/с

-



ЭД/ вагон B -1 м/с2, пропорциональный режим

-

TA35452_41A_ru_06.doc



Документ №: TA35452/41A-RU

Версия 1.0.2RC

Ред.:06

Результаты, служебный тормоз с ЭД, перегрузка, 0,8 м/с²,

Стр. 32 из 65

пропорциональный режим



8.2Результаты

Замедление [м/с]

Рисунок 8.1: замедление Таблица 8.2: Легенда к таблице замедления

Наименование

Символ

Ед. изм.

1

замедление

a

[м/с]

Таблица 8.3: Сцепление, макс.

Сцепление колесо/рельс, максимальное τmax [-]





Единица состава [-]





5-вагонный

Вагон B

Вагон Е

Вагон D

Вагон С

Вагон А

состав











0,084

0,087

0,082

0,082

0,082

0,087

Таблица 8.4: Тормозной путь

Тормозной путь s [м]

TA35452_41A_ru_06.doc
