NL5 circuit simulator

Руководство Пользователя

Инструменты AC (AC Tools)

AC Tools позволяют сделать различные виды анализа данных AC и представить данные в разных форматах. Выберите AC | Tools и затем строку с требуемым инструментом.

В настоящее время доступны следующие инструменты:

Histogram (гистограмма)

Smith chart (диаграмма Смита)

Nyquist chart (диаграмма Найквиста)

Nichols chart (диаграмма Николса)

Markers (маркеры)

Histogram (гистограмма)

Гистограмма представляет значения кривой и некоторые ее расчетные характеристики, полученные между курсорами (или на всем экране, если курсоры выключены), в графическом формате. Гистограмма может также показать «поперечное сечение» кривых или сохраненных данных.

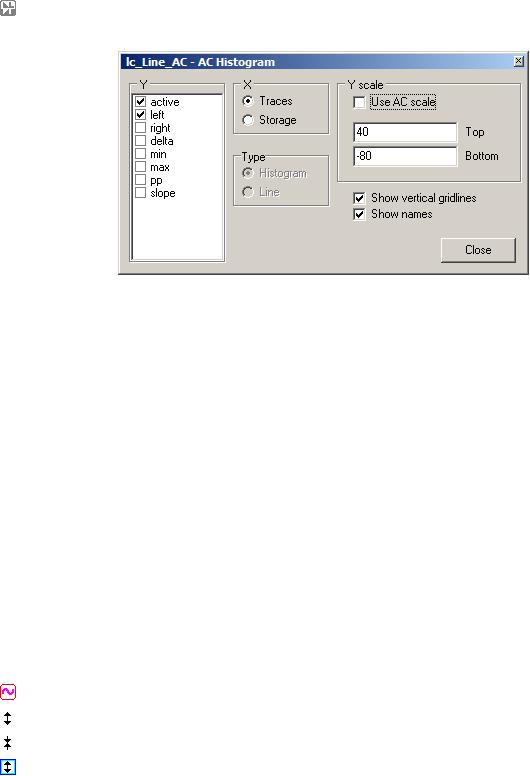

Settings. Открывает диалог Settings:

271

NL5 circuit simulator

Руководство Пользователя

oY values. Выберите переменные, отображаемые по оси Y. active — это выделенный в настоящий момент курсор (левый или правый). Другие значения – это то, что отображено в таблице данных AC.

oX. Выбирает режим гистограммы: что будет показано по оси X.

Traces. Показать «поперечное сечение» всех кривых, отображаемых сейчас на графике.

Storage. Показывает «поперечное сечение» Storage для всех кривых, отображаемых сейчас на графике.

oType. Выбирает тип гистограммы для режима Storage:

Histogram - гистограмма.

Line - линии.

oY scale. По умолчанию шкала Y диаграммы имеют тот же масштаб, что и вертикальная шкала экрана AC. Снимите флажок Use AC scale и введите нужные Top и Bottom.

oShow vertical gridlines – показать вертикальные линии, разделяющие данные гистограммы.

o Show names – показать имена кривых или storage на оси X.

Use AC scale.

Zoom-in.

Zoom-out.

Fit the screen vertical.

Щелкните правой клавишей мышки по окну, чтобы увидеть доступные команды.

Дважды щелкните по окну, чтобы открыть диалоговое окно Settings.

272

NL5 circuit simulator

Руководство Пользователя

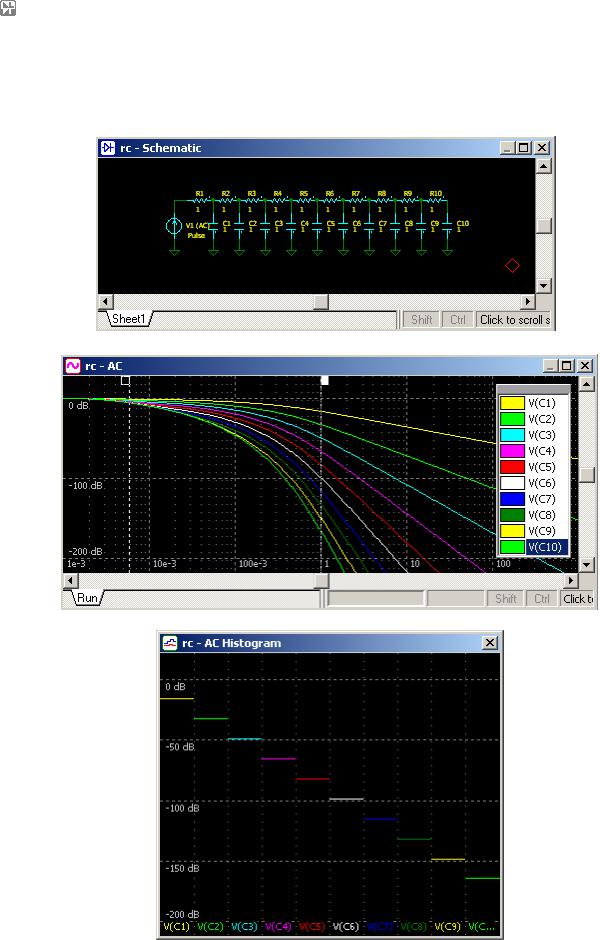

Режим Traces или «поперечное сечение кривых» могут использоваться для отображения «пространственного» распространения сигнала по схеме. Следующий пример показывает затухание на каждом звене RC фильтра на частоте 1 Гц.

273

NL5 circuit simulator

Руководство Пользователя

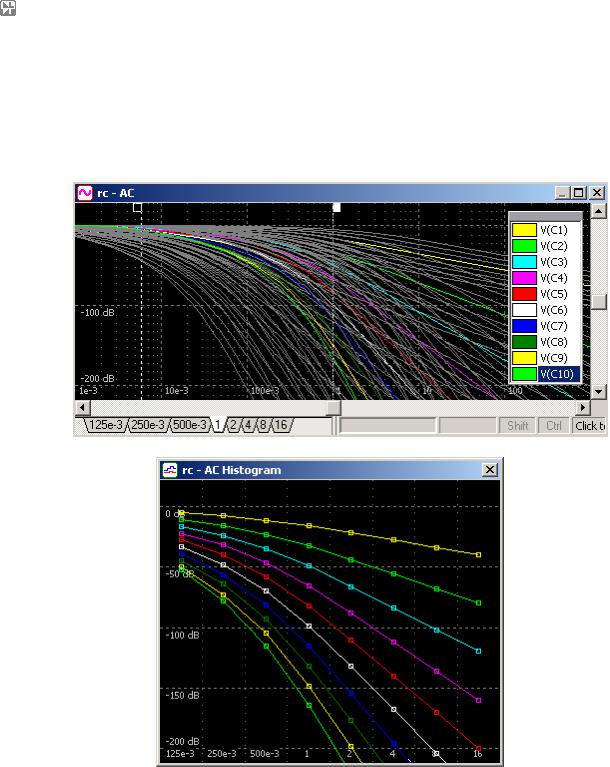

Режим Storage или «поперечное сечение Storage» может быть использован, чтобы показать, как значения кривых в какое-то время зависят от параметров схемы. Следующий пример показывает моделирование предыдущей схемы с сопротивлением, меняющимся от 0.125 до 16, с шагом X2 с помощью sweep AC. Каждый запуск запоминается в Storage. Ось X гистограммы — данные Storage (то есть сопротивление). Линии разного цвета показывают затухание на каждом звене RC фильтра на частоте 1 Гц (активный курсор), как функцию сопротивления.

Можно заметить, что «поперечное сечение» гистограммы Storage при R=1 то же, что и верхняя линия гистограммы Trace, показанной в предыдущем примере

274
