Show table. Выберите, чтобы отображать таблицу.
Show table in separate window. Если выбрано, таблица будет отображена в отдельном окне..

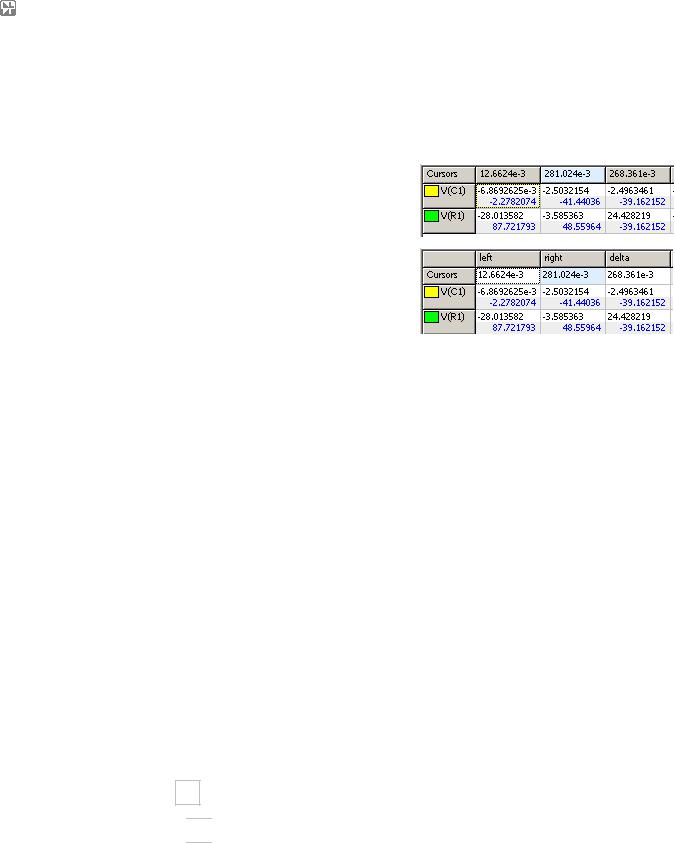

Show frequency on the header. Если выбрано,
позиция курсоров будет показана в заголовке строки, в колонках left, right и delta.
Show frequency in the table. Если выбрано, позиции курсоров будут показаны в отдельной строке.
Table values. Выберите значения для отображения в таблице:
o left – значение кривой под левым курсором.
o right – значение кривой под правым курсором. o delta – правое значение минус левое.
o min – минимум кривой между курсорами. o max – максимум кривой между курсорами.
o pp – значение кривой от пика до пика между курсорами.
oslope – наклон амплитуды кривой между курсорами, в дБ/декаду. Если оба курсора находятся на одной частоте, наклон вычисляется как производная амплитуды по частоте в этой точке. Иначе наклон вычисляется как (Magright – Magleft) / (fright – fleft).
Когда страница Table выбрана, флажки в списке кривых задают те кривые, которые будут показаны в таблице.
Прокрутка и масштабирование
Чтобы прокрутить график, используйте любой из следующих методов:
Переместите указатель мышки к левому или правому краю графика. Указатель мышки примет вид «большой стрелки». Щелкните или удержите левую клавишу мышки, чтобы прокрутить график.
В режиме Cursors
: нажмите и держите клавишу Shift, затем щелкните и перетащите график.
В режиме Scrolling
: щелкните и перетащите график.
Нажмите клавишу Ctrl и поверните колесико мышки, чтобы прокрутить горизонтально.
Нажмите клавишу Shift и поверните колесико мышки, чтобы прокрутить вертикально.
Нажмите клавиши Right и Left (курсорная панель клавиатуры).
264
NL5 circuit simulator |
Руководство Пользователя |
В режиме Zoom
: дважды щелкните по графику, чтобы отцентровать эту точку.
Чтобы масштабировать график, используйте любой из следующих методов:
Поверните колесико мышки, чтобы масштабировать горизонтально.
Нажмите клавиши Ctrl и Shift и поверните колесико мышки, чтобы масштабировать вертикально.
Щелкните кнопку инструментальной панели, или используйте горячие клавиши, или щелкните правой клавишей мышки по графику, выберите Zoom, затем выберите команду: o Horizontal Zoom-in (Ctrl-PgUp) – горизонтальное увеличение.
o Horizontal Zoom-out (Ctrl-PgDn) – горизонтальное уменьшение.
o Fit the screen horizontal (Ctrl-Home) – автомасштабировать горизонтально. o Fit cursors to screen – привести курсоры к экрану.
o Vertical Zoom-in (PgUp) - вертикальное увеличение. o Vertical Zoom-out (PgDn) - вертикальное уменьшение.
o Fit the screen vertical (Home) – автомасштабировать вертикально.
Fit the screen (Shift-Home) – автомасштабировать горизонтально и вертикально. o Zoom-in (Shift-PgUp) – увеличить (по вертикали и горизонтали).
o Zoom-out (Shift-PgDn) – уменьшить (по вертикали и горизонтали).
Чтобы расширить выделенную область:
В режиме Zoom
: щелкните и растащите выделенную область.
В режиме Cursors
: нажмите и удержите клавишу Ctrl, затем щелкните и растащите выделенную область.
Выделение области экрана зависит от того, как указатель мышки перемещается относительно начальной точки.
Если указатель мышки перемещается только вверх или вниз, будут |
|
показаны две горизонтальные линии, а когда левая клавиша мышки |
будет |
отпущена, выделенная область увеличится по вертикали. |
|
Если указатель мышки движется только влево и вправо, будут показаны две вертикальные линии, а когда левая клавиша мышки будет отпущена, выделенная область увеличится по горизонтали.
Если указатель мышки движется диагонально, будет показан прямоугольник, а когда левая клавиша будет отпущена, выделенная область увеличится до заполнения экрана.
Вобласти графика, где выведена фаза, может быть выполнено только горизонтальное прокручивание и масштабирование.
265
NL5 circuit simulator |
Руководство Пользователя |
Чтобы отменить или выполнить повторно ранее отмененное прокручивание и масштабирование, щелкните кнопки инструментальной панели:
Undo - отменить.
Redo – выполнить повторно.
266
NL5 circuit simulator |
Руководство Пользователя |
Команды AC
Следующие команды, кнопки и горячие клавиши доступны в Основном Меню, на инструментальной панели AC анализа и в контекстных меню.
Open/Show AC window (F8) – открыть/показать окно AC.AC Settings – открыть диалоговое окно AC Settings.
AC Data – показать окно AC Data.
Start AC (F9) - запустить AC анализ.Stop - остановить анализ.
Log - показать журнал регистрации анализа.
Sweep – запустить серию анализов с изменяемым параметром.Preferences – открыть диалоговое окно Preferences.
Toolbar and some context menus (инструментальная панель и контекстные меню:
Cursors. Перемещение курсоров.
Zoom. Масштабирование.
Scrolling. Прокрутка.
Horizontal Zoom-in (Ctrl-PgUp) – горизонтальное увеличение.
Horizontal Zoom-out (Ctrl-PgDn) – горизонтальное уменьшение.
Fit the screen horizontal (Ctrl-Home) – автомасштабировать горизонтально.
Fit cursors to screen – привести курсоры к экрану.
Vertical Zoom-in (PgUp) - вертикальное увеличение.
Vertical Zoom-out (PgDn) - вертикальное уменьшение.
Fit the screen vertical (Home) – автомасштабировать вертикально.
Fit the screen (Shift-Home) – автомасштабировать горизонтально и вертикально.
Undo scale (Backspace). Отменить прокрутку или масштабирование.
Redo scale. Выполнить повторно отмененную прокрутку или масштабирование.
Show/hide Cursors – скрыть/показать курсоры
Show/hide Data Table – скрыть/показать таблицу данных.
Show/hide Legend – скрыть/показать условные обозначения (список кривых).
Right maximum. Переместить активный курсор к ближайшему справа максимуму выделенной кривой.
Left maximum. Переместить активный курсор к ближайшему слева максимуму выделенной кривой.
Right minimum. Переместить активный курсор к ближайшему справа минимуму выделенной кривой.
267
NL5 circuit simulator |
Руководство Пользователя |
Left minimum. Переместить активный курсор к ближайшему слева минимуму выделенной кривой.
Right unity gain. Переместить активный курсор к ближайшей справа точке выделенной кривой с единичной амплитудой.
Left unity gain. Переместить активный курсор к ближайшей слева точке выделенной кривой с единичной амплитудой.
Graph commands (команды контекстного меню окна графиков):
Cursors - открыть диалоговое окно Cursors.
Phase (Tab) Выбор режима отображения фазы ►
o Off. Не показывать фазу.
o On. Показывать амплитуду и фазу в той же области графика.
oSeparate. Показывать амплитуду и фазу в раздельных областях графика.
Traces ► (Следующие команды применяются только к кривым, показанным на графике)
o Open - загрузить кривые из файла данных типа ―nlf‖.
o Import - импортировать кривые из текстового файла формата ―txt‖ или ―csv‖.
o Save - сохранить кривые в файл данных типа ―nlf‖.
o View/Export - посмотреть и экспортировать кривые в текстовом виде (―txt‖ или ―csv‖ формат).
o Copy - скопировать кривые в буфер обмена.
o Paste - вставить кривые из буфера обмена.
Image ►
o Copy to clipboard. Скопировать изображение окна переходного процесса в буфер обмена.
o Save as BMP. Сохранить изображение окна переходного процесса в файле формата
«bmp».
o Save as JPG. Сохранить изображение окна переходного процесса в файле формата
«jpg».
Storage command (команды хранения данных):
Move Run to storage - перенести последние данные симуляции в storage.Remove – удалить выделенные данные.
Clear storage - удалить все данные.
Rename - переименовать выделенные данные.
Store last Run – в начале анализа сохранять последние данные под именем Last.
Selected only
Selected and dimmed Виды отображения storage
All
