NL5 circuit simulator

Руководство Пользователя

Создание и Симуляция Вашей Первой Схемы

Ввод схемы

Ввод и редактирование могут быть сделаны с использованием клавиатуры, мышки или и того, и другого. Ниже приведено пошаговое описание того, как ввести простую схему, используя клавиатуру.

Когда NL5 открывается, создается пустая схема. Красный курсор расположен в середине экрана

ипоказывает направо.

Нажмите «пробел», чтобы переключиться в режим рисования.

Нажмите «стрелку вниз» несколько раз, чтобы нарисовать короткий проводник вниз.

Нажмите клавишу V и следом нажмите Enter, чтобы добавить источник напряжения.

Нажмите клавишу G для размещения земли. Теперь курсор переключился обратно в режим выделения.

Нажмите «стрелку вверх» несколько раз, чтобы переместить курсор к начальной точке.

Нажмите «стрелку вправо», чтобы изменить направление, затем нажмите «пробел» для перехода в режим рисования.

Нажмите «стрелку вправо» несколько раз, вы нарисуете короткий горизонтальный проводник.

Нажмите клавишу R и затем нажмете Enter, чтобы поместить резистор.

Вновь нажмите «стрелку вправо» несколько раз, а затем несколько раз «стрелку вниз».

Нажмите клавишу C и следом нажмите Enter, этим вы добавите конденсатор.

Нажмите клавишу G для размещения земли.

Схема готова. Вот, что вы должны увидеть:

15

NL5 circuit simulator

Руководство Пользователя

Редактирование параметров компонентов

Теперь вы будете использовать мышку для выделения компонентов и клавиатуру для ввода параметров.

Дважды щелкните по источнику напряжения V1. Откроется окно компонентов. На левой панели должен быть выделен V1. Правая панель показывает имя компонента (V1), модель (V) и параметры (пока один параметр «V»).

Щелкните кнопку справа от имени модели. Выпадающее окно покажет доступные модели источников напряжения.

Выберите Pulse.

Дважды щелкните по резистору R1 на левой панели. Значение резистора «1е+3» будет выбрано на правой панели.

Нажмите клавишу 1 один»), сопротивление R1 станет 1 Ом.

Дважды щелкните по конденсатору C1 на левой панели, и измените емкость с «1е-9» на

«1».

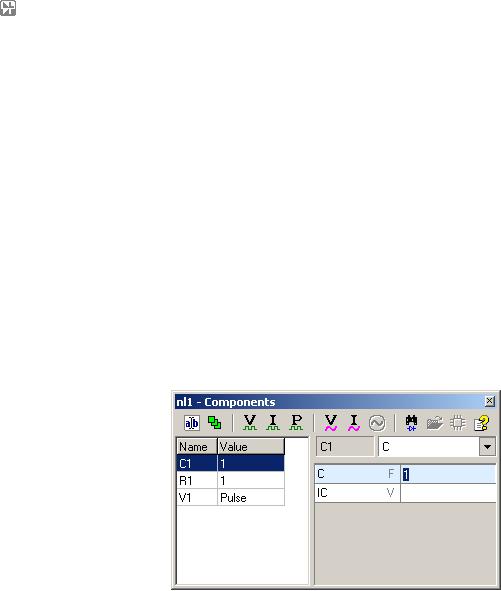

Компоненты готовы. Вот результат:

16

NL5 circuit simulator

Руководство Пользователя

Установки переходного процесса (transient)

Щелкните кнопку Transient settings инструментальной панели , или выберите команду Transient | Settings в Основном Меню. Вам не нужно ничего здесь менять, но вы можете это сделать, если хотите. Щелкните кнопку ОК.

17

NL5 circuit simulator

Руководство Пользователя

Данные переходного процесса

Щелкните по кнопке Transient data инструментальной панели , или выберите команду Transient | Data в Основном Меню. Удостоверьтесь, что выбрана закладка Traces (кривые).

В окне панели Add new trace выделите V (кривая напряжения).

Дважды щелкните по V1 и C1 в списке компонентов. Кривые напряжения будут добавлены в список кривых.

Щелкните по кнопке Close.

Вот вид окна (до закрывания):

18
