1. Основы теории однофазных и несимметричных двухфазных микромашин переменного тока
Характерная особенность микромашин переменного тока заключается в том, что в подавляющем большинстве случаев они являются несимметричными двухфазными машинами. Причиной несимметрии могут быть разные числа витков в обмотках статора, сдвиг намагничивающих сил в пространстве и во времени на углы, отличные от 90о, неравномерные воздушные зазоры и некоторые другие обстоятельства.
Однофазными принято называть микромашины не только с одной обмоткой на статоре, но и с двумя обмотками, сдвинутыми на 90 электрических градусов, но питающимися от однофазной сети. И хотя машины с одной обмоткой на статоре встречаются крайне редко, рассмотрение теории начнем с этих машин.
1.1. Намагничивающие силы и магнитные поля однофазных микромашин
Известно, что при питании однофазной распределенной обмотки статора переменным током возникает пульсирующая намагничивающая сила (НС), первая гармоника которой в каждой точке воздушного зазора изменяется по следующему закону:
(1.1)
где:
– амплитуда намагничивающей силы;
– координата времени (фаза);
– координата по расточке статора;
– полюсное деление.
Магнитное
поле такой обмотки неподвижно в
пространстве, но изменяется во времени
с частотой сети от
до
,
т.е. пульсирует. Используя тригонометрические
преобразования, выражению (1.1) можно
придать вид:
(1.2)
Каждое
слагаемое (1.2) представляет волну НС по
величине равную половине амплитуды
исходной НС, но в отличие от (1.1) не
пульсирующую, а вращающуюся в пространстве
с синхронной угловой частотой
.
Одна из них
вращаетсясогласно
с ротором и
называется прямой,
другая вращается встречно
ротору
и называется обратной.
Волны НС создают свои магнитные поля.
Таким образом, пульсирующее магнитное поле можно представить двумя круговыми, вращающимися в разные стороны одинаковыми магнитными полями.
Задача
1.1.
построить
и определить длину вектора пульсирующей
НС как результат сложения двух векторов
,
вращающихся в разные стороны, в моменты
времени
где
период (время одного оборота). В момент
времени
НС совпадают.
1.2. Намагничивающие силы и магнитные поля несимметричных двухфазных микромашин
Рассмотрим машину
с двумя обмотками на статоре А и В, числа
витков которых не равны друг другу
.
Обмотки сдвинуты в пространстве на
угол
,
токи в обмотках сдвинуты во времени на
угол
(рис.1.1.).

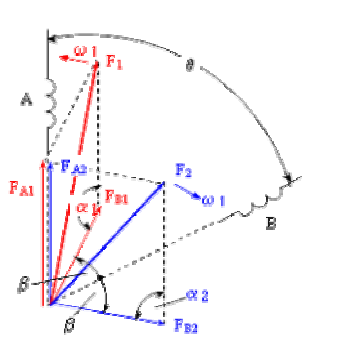

Рис. 1.1. диаграмма НС несимметричной двухфазной микромашины переменного тока.
При питании обмоток
переменными токами
и
возникают пульсирующие НС
и
,
каждую из которых можно представить в
виде двух половинок
и
(1.3)
вращающихся в
разные стороны. При этом
и
вращаются в одном направлении, а
и
– в противоположном.
В момент времени,
когда
и
совпадают с осью обмоткиА,
и
будут сдвинуты относительно оси обмоткиВ
на угол
,
так как на такой же угол сдвинуты токи
и
.
Составляющие
и
,
вращаясь с синхронной скоростью, остаются
неподвижными друг относительно друга,
поэтому их можно сложить и получить
результирующую прямовращающуюся НС
(1.4)
Поступая аналогично для обратновращающихся НС, получим
(1.5)
По
правилам тригонометрии сумма углов,
прилежащих к одной стороне параллелограмма
равна
,
поэтому
Тогда с учетом (1.3) формулы (1.4) и (1.5) принимают вид
(1.6)
(1.7)
Поскольку
,
можно сделать вывод о том, что изменение
пространственного или временного углов
сдвига НС в одинаковой мере сказывается
на величине и характере магнитного поля
машины.
Намагничивающие
силы F1
и
разные, но неизменные по величине,
вращаются с угловой частотой
в противоположных направлениях. В любой
момент времени эти силы можно сложить
и получить результирующую НС
,
которая, очевидно, вращается в сторону
большей НС и при этом изменяется по
величине. Построив траекторию, описываемую
концом вектора
,
получимэллипс.
Следовательно, в несимметричных двухфазных микромашинах в общем случае образуются эллиптические намагничивающие силы и эллиптические вращающиеся магнитные поля. Эти поля можно заменить двумя круговыми, разными по величине полями, вращающимися во встречных направлениях.
Задача
1.2.
Построить вектор НС, получаемый как
сумму двух вращающихся в разные стороны
НС
и
=
в
моменты времени:
.
При
и
совпадают.
