7. Синхронные микродвигатели с постоянными магнитами
По способу пуска эти двигатели делятся: 1) на самозапускающиеся двигатели; 2) двигатели с асинхронным пуском.
Самозапускающиеся двигатели выполняются на небольшие мощности (обычно доли ватта) и низкие частоты вращения (не более 400 об/мин). Они рассчитываются на работу от однофазной сети переменного тока. Их магнитное поле либо пульсирует, либо имеет резко выраженный эллиптический характер. Пуск этих двигателей происходит за полпериода изменения тока за счет всегда существующего в синхронных двигателях пульсирующего момента. Нагрузка должна быть малоинерционной. В противном случае они пускаются в холостую, а затем нагружаются. Для пуска используются различные устройства, обеспечивающие вращение двигателя в заданном направлении.
Обычно они выполняются плоскими – имеющими сравнительно большой диаметр и малую длину. Их обмотка возбуждения имеет вид кольца, а магнитная цепь статора – клювообразные полюса. КПД таких двигателей невелик – 3÷5 % и менее.
Синхронные микродвигатели с асинхронным пуском имеют на роторе короткозамкнутую обмотку типа "беличьей клетки", которая выполняется в полюсных наконечниках. Эта обмотка во время пуска участвует в создании асинхронного момента и разгоняет двигатель до скорости, близкой к синхронной. В синхронном режиме она демпфирует колебания ротора при резких изменениях нагрузки.
СМД с постоянными магнитами и асинхронным пуском изготавливаются в двух исполнениях: с радиальным расположением постоянных магнитов (рис. 3.1,а); с аксиальным расположением постоянных магнитов (рис. 3.1,б).
В электромагнитном отношении более совершенны двигатели первого исполнения. Второе применяется в тех случаях, когда есть ограничения по внешнему диаметру.
Уравнение ЭДС и момент двигателя в синхронном режиме. Из общего курса электрических машин известно несколько форм уравнения напряжения синхронного двигателя с явно выраженными возбужденными полюсами, например такая:
(3.1)
Рис. 3.1. Синхронные микродвигатели с постоянными магнитами на роторе с радиальным
(а) и аксиальным (б) расположением магнитов. 1 – постоянный магнит; 2 – сердечник из
электротехнической стали; 3 – стержни пусковой обмотки; 4 – короткозамыкающие
кольца
где: – ЭДС, индуцированная в статоре полем ротора; , – ток статора по осям и ; , – синхронные индуктивные сопротивления статора по продольной и поперечной осям; – активное сопротивление статора.

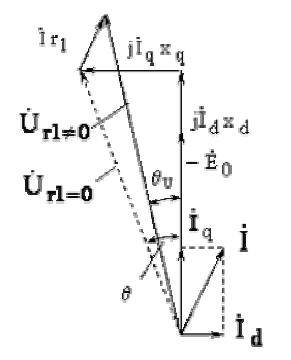

Уравнению (3.1) соответствует векторная диаграмма на рис. 3.2. Из диаграммы можно вывести выражения токов и
Рис. 3.2. Векторная диаграмма СМД.
где – степень возбужденности ротора.
Полный ток статора
Если пренебречь активным сопротивлением статора , формула момента
. (3.2)
Вращающий момент двигателя является суммой двух моментов: электромагнитного , обусловленного взаимодействием полей статора и ротора и реактивного момента, обусловленного неодинаковой проводимостью по продольной и поперечной осям.
Не учет активного сопротивления статора в микромашинах приводит к значительным количественным ошибкам. Вместе с тем его учет сильно усложняет математический анализ процессов, происходящих в машине /см. [1], формула(4.24)/. Однако и в этом случае формула момента похожа на (3.2)
(3.2')
где: – амплитуда электромагнитного момента с учетом ; – амплитуда реактивного момента с учетом ;, – углы сдвига первой и второй составляющих момента; – тормозной момент.
Рассматривая выражение (3.2'), приходим к выводу, что вращающий момент синхронного микродвигателя с учетом , так же как и без учета, является суммой двух синусоид, только смещенных влево на углыи и вниз на величину тормозного момента .
Смещение синусоид влево (в сторону меньших углов) можно пояснить с помощью векторной диаграммы рис. 3.2, на которой пунктиром показан вектор напряжения, замыкающий диаграмму, и угол при. Из диаграммы видно, что учет активного сопротивления приводит к уменьшению угла между векторами ЭДС и напряжения сети. Это дает основание утверждать, что момент наступает при меньшем угле. Смещение синусоид вниз объясняется потерями в обмотке статора, которые бы не учитывались при, следовательно, меньшей полезной мощностью, а значит и меньшим моментом двигателя.
Двигатели с радиальным расположением магнитов. Роль обмотки возбуждения здесь выполняет блок постоянных магнитов типа звездочки, на который напрессован кольцевой пакет из электротехнической стали. В пазах кольца располагается пусковая короткозамкнутая обмотка и имеются прорези, размеры которых выбираются из условия хорошего пуска и максимального использования энергии постоянных магнитов в синхронном режиме.
Свойства двигателя во многом зависят от того, насколько удачно выбраны размеры этих прорезей. В целях предохранения магнитов от размагничивания и увеличения асинхронного пускового момента прорези должны быть минимальными. Однако не следует забывать о том, что это приводит к росту потоков рассеяния и ухудшению свойств двигателя в синхронном режиме.
Особенностью двигателей радиальной конструкции является большое магнитное сопротивление по продольной оси по сравнению с сопротивлением по поперечной оси. Объясняется это низкой проводимостью постоянного магнита, по которому проходит поток продольной реакции якоря (проводимость магнита лишь раз в 10 больше проводимости воздуха, тогда как проводимость электротехнической стали в тысячи раз превышает ее).
Поток поперечной реакции якоря проходит по полюсным наконечникам из
электротехнической стали и, естественно, встречает малое магнитное сопротивление. Поэтому в данных двигателях , а следовательно. Тот факт, чтоприводит к иному виду угловой характеристики, чем в двигателя «классической» конструкции (рис. 3.3).
Стабилизация магнитов в этих двигателях происходит в режиме противовключения, что имеет место при частоте вращения, близкой к синхронной. (Стабилизацией постоянного магнита называется воздействие на него внешней размагничивающей силой такой величины, больше которой в практике эксплуатации двигателя не встретится.)
В двигателях аксиальной конструкции магнитные сопротивления по продольной и поперечной осям практически одинаковы, т.е. , поэтому их можно рассматривать как машины с неявновыраженными полюсами. Стабилизация магнитов в этих машинах происходит в режиме короткого замыкания.
Рис. 3.3. Зависимости моментов от угла &teta; при (а) и при (б).
Положительными свойствами синхронных двигателей с постоянными магнитами являются: высокая стабильность скорости вращения в синхронном режиме, сравнительно высокие энергетические показатели (КПД и cosj), повышенная перегрузочная способность, большая удельная мощность (мощность на единицу массы), хорошая синфазность вращения, что часто требуется в групповых приводах. Недостатки – более высокая стоимость, меньший пусковой момент и больший пусковой ток по сравнению с аналогичными реактивными двигателями.
Особенности пуска двигателей с постоянными магнитами. Подавляющее большинство синхронных микродвигателей пускается как асинхронные, для чего они снабжаются пусковой обмоткой. Однако в отличие от двигателей с электромагнитным возбуждением постоянные магниты на время пуска невозможно "отключить". Поэтому в процессе разгона поток постоянных магнитов индуцирует в обмотке статора ЭДС, под действием которой по обмотке через источник протекает ток (рис. 3.4). Этот ток, взаимодействуя с полем постоянного магнита, создает момент по своей природе аналогичный асинхронному моменту, развиваемому пусковой обмоткой. Однако этот момент является не движущим, а тормозящим.
Рис. 7.4. К вопросу пуска синхронного двигателя с постоянными магнитами |
Рис. 7.5. Зависимости M = f(s) для двигателя с постоянными магнитами |
Частота тока в пусковой обмотке пропорциональна скольжению ( ), поэтому максимум асинхронного момента лежит в области малых скольжений. Частота тока в обмотке статора от поля постоянных магнитов пропорциональна скорости ротора, поэтому максимум тормозного момента лежит в области малых значений,т.е. больших скольжений.
Тормозной момент образует провал в пусковой характеристике двигателя, тем самым создает опасность застревания его на малой скорости вращения (рис. 3.5). Понятно, что с этой точки зрения надо бы иметь небольшой поток постоянного магнита, т.е. небольшую ЭДС , хотя в интересах работы в синхронном режиме должно быть наоборот. Оптимальное отношениедля двигателей мощностью 10 –120 Вт при,лежит в пределах 0,5–0,8.
Задача. Построить угловую характеристику синхронного микродвигателя радиальной конструкции при ,,,,,,и аксиальной конструкции при, тех же значениях,,,, но.
