3.1 Будова обмоток
Сучасні електричні машини виконують в основному з зубчатими барабанними якорями, в пази котрих вкладають двошарові обмотки.
Основним елементом обмотки якоря є секція, що складається з одного або декількох послідовно з'єднаних витків. У кожному пазові знаходиться, як правило, декілька секцій (рис. 3.1а), ізольованих загальною корпусною ізоляцією від стінок, паза Вони утворюють котушку якоря. В цьому випадкуговорять, що кожному реальному пазові відповідає декілька двошарових елементарних пазів.
Секція якоря має дві активні сторони
- верхню і нижню. Перехід з верхнього
шару в нижній виконують за допомогою
головки в заданій лобовій частині
секції, Кінці передньої лобової частини
секції приєднують (припаюють) до
колекторних пластин (див. рис. 1.6), причому
початок наступної секції під'єднують
до тої ж колекторної пластини, що і
кінець попередньої. Це створює
неперервність обмотки.
Загальна кількість секційзавжди
дорівнює числу колекторних пластин
і числу елементарних пазів
:
(3.1)
де
- число
колекторних пластин або елементарних
пазів, які приходяться на один реальний
паз,
-

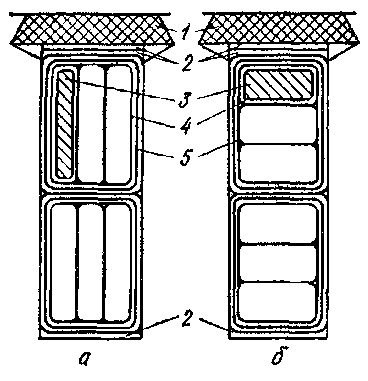

Рис.3.1 Розташування провідників у пазах якоря «на ребро» (а) і «лежачи» (б): 1-клин; 2-прокладки; 3-виткова; 4-корпусна; 5-покрівельна ізоляція.
Рис.3.2 Загальний вигляд петлевої обмотки (а) і схема з’єднання її секцій

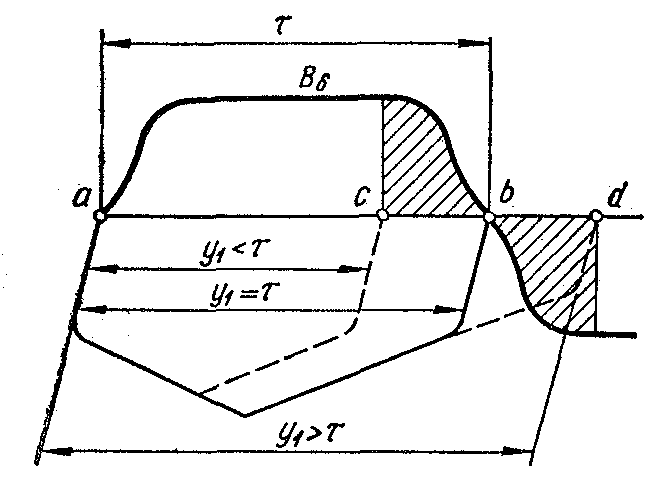

Рис.3.3 Схема розташування діаметральної, вкороченої і подовженої секцій в магнітному полі електричної машини
Оскільки кожен виток секції утворений її двома сторонами (провідниками), то повне число провідників в якорі
(3.1,а)
де
- число витків в секції.
В останні роки, особливо в тягових
електричних машинах, широке розповсюдження
дістала багатошарова конструкція
пазу (рис. 3.1б), в якій більше заповнення
міддю і краща віддача теплоти кожним
провідником стінками пазу, хоча
принципової різниці між пазами на рис.
3.1а і 3.1б немає: другий можна отримати,
розмістивши провідники першого "лежачи";
В обох,
тому обмотка, виконана конструктивно
за рис, 3.1б, також є двошаровою.
ЕРС, що виникають
в кожній з активних сторін секцій
повинні додаватися, тому сторони секцій
розміщують під полюсами різної полярності
на відстані
що дорівнює довжині полюсного поділу
х (рис.
3.2). Обмотки, у яких
,
тобто сторони секцій знаходяться під
кутом 180° ел. по відношенню одна до
одної, отримали назву діаметральних,
на відміну
від хордових,
де
.
Нарис. 3.3 показані
три секції, у яких:
(секція
);
(секція ас) і
(секція
).
Контур
діаметральної секції охоплює весь
магнітний потік Ф0, що відповідає
площі, яка обмежена кривоюіндукції
у повітряному проміжку. Контур хордової
вкороченої секції ас
охоплює
тільки частину цього потоку; тому
ЕРС, що виникає у ній буде менша, ніж у
секціїаb, на
величину пропорційну заштрихованій
площі, відповідній вкороченнюbс.
Подовжена секціяаd
отримує від'ємний приріст потоку, що
відповідає заштрихованій площі на
відстаніbd. Якщо
вкороченняbс та
подовженняbd
дорівнюють одне одному, то ЕРС в
секціяхас іаd
також дорівнюватимуть одна одній;
але длявиготовлення
подовженої секції потрібно більше міді
та ізоляції на виконання її лобових
частин. Тому на практиці подовжені
обмотки не використовують.
Основним типом обмотки є вкорочена ()
і тільки у невеликих машинах можна
зустріти діаметральні обмотки.
Необхідність вкорочення обмоток буде
обґрунтована в част.5.
