11.9. Короткозамкнені асинхронні двигуни з підвищеним пусковим моментом
Необхідність забезпечення високих
пускових моментів без застосування
пускових резисторів призвела до
створення двигунів з короткозамкненим
ротором, в яких використане явище
витіснення струму в стержнях при
запуску, коли при
,
згідно (п. 11.5),

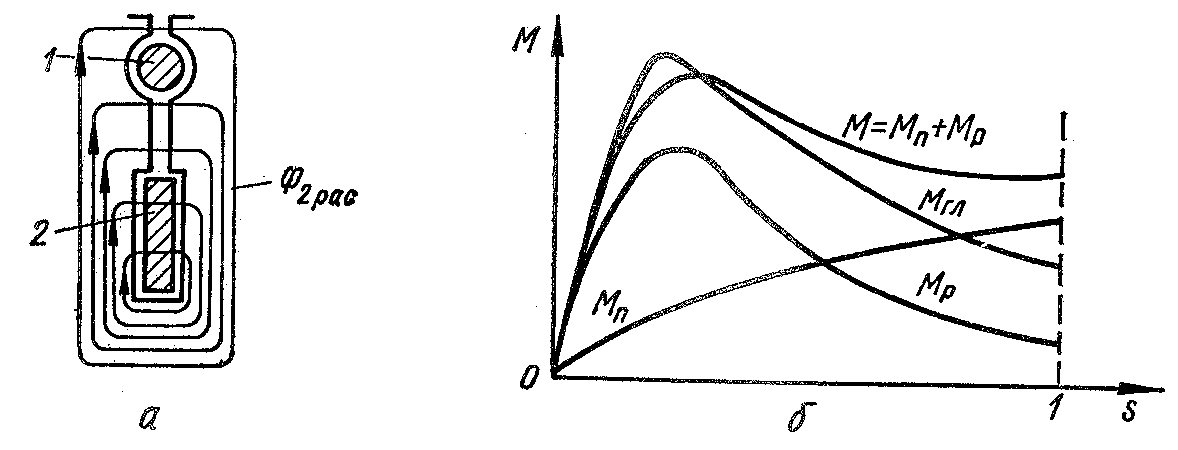

Рис. 11.9. Паз двокліткового ротора (а) і механічні характеристики пускової і робочої кліток (б)
Як відомо, при витісненні струму в верхню частину провідника відбувається зменшення його використовуваного перерізу, що еквівалентно підвищенню активного опору стержня; крім того, витіснення струму призводить до зменшення індуктивного опору, так як зменшується загальна провідність пазового магнітного потоку розсіювання. Все це створює, як показано в п. 11.8, умови для отримання високого пускового моменту.
Цими властивостями володіють двигуни з двоклітковим і глибокопазним роторами.
Двигун з подвійною "білчиною
кліткою".Ротор має дві короткозамкнені
обмотки (рис. 11.9а). Зовнішня клітка1є пусковою; її стержні мають малий
поперечний переріз і виготовляються
з марганцевистої латуні або бронзи,
тому активний опір цієї клітки
порівняно малий. В деяких випадках
обидві клітки об'єднують і виготовляють
литими з алюмінію.
Індуктивні опори кліток визначаються
значенням потоку розсіювання
,
зчепленого з їх стержнями. Оскільки
пускова клітка розташована ближче до
поверхні ротора, зчеплений з нею потік
розсіювання невеликий і, отже, її
індуктивний опірх2п
малий. У робочої ж клітки зчеплення
потоків розсіювання велике і, значить,
вона володіє більшим
,.
Співвідношення міжх2п
і
,.
а також збільшення останнього
забезпечуються відповідним вибором
ширин і висот шліца в пазові над верхньою
кліткою і щілини між стержнями.
Обидві клітки в електричному відношенні ввімкненні паралельно, тому струми між ними розподіляються обернено пропорційно їх повним опорам:
При запуску
індуктивні опори порівняно з активними
надзвичайно великі; тому
,
тобто струм ротора в основному
проходить по верхній пусковій клітці,
так як
Але у цієї ж клітки великий
що призводить до появи великого пускового
моменту.
В міру розгону ротора зменшуються
ковзання,
і частота
Разом з ковзанням і частотою як це
слідує з (11.8), зменшується індуктивний
опір
,
і струм поступово переходить з клітки
запуску в робочу.
По закінченні запуску, коли ковзання
дуже мале, роль індуктивних опорів в
розподілі струму стає незначною; тому
можна вважати, що
.
Але так як
то струм ротора в основному проходить
по нижній робочій клітці.
Отже, в двоклітковому роторі струм в початковий момент запуску витісняється у верхню (запускову) клітку, котра створює значний момент запуску: у ході розгону струм поступово проникає у нижню (робочу) клітку, а по закінченні запуску практично повністю протікає, по ній.
На рис. 11.9б показані механічні
характеристики робочої клітки запуску,
а також результуюча крива, що являє
собою суму двох попередніх
.
У двокліткових двигунів великої
потужності кратність початкового
пускового моменту
при істотно меншому, ніж у звичайних
двигунів стрибку струму запуску:
(пор. з пусковими параметрами звичайних
двигунів у п.11.8).
Глибокопазний двигун.Можна показати,
що ефект витіснення струму у верхню
частину провідника, колиі
Гц,
починає проявлятися у мідного
провідника при його висотіh>12 мм, а
в алюмінієвого - приh>16мм.
Наприклад, активний опір мідного
провідника приh=50
мм у 5 разів більший, а індуктивний -
у 3,33 рази менший в початковий момент
запуску, ніж у робочому режимі при
.
Тому "білчину клітку" глибокопазних
двигунів виготовляють з вузьких і
високих (30-60 мм) стержнів.
Розподіл густини струму j по висоті стержняh у момент запуску показаний на рис.11.10а кривої1.Можна собі уявити, що при запуску працює тільки верхня частина стержня, його активний опір збільшується, а індуктивний - зменшується, і створюються

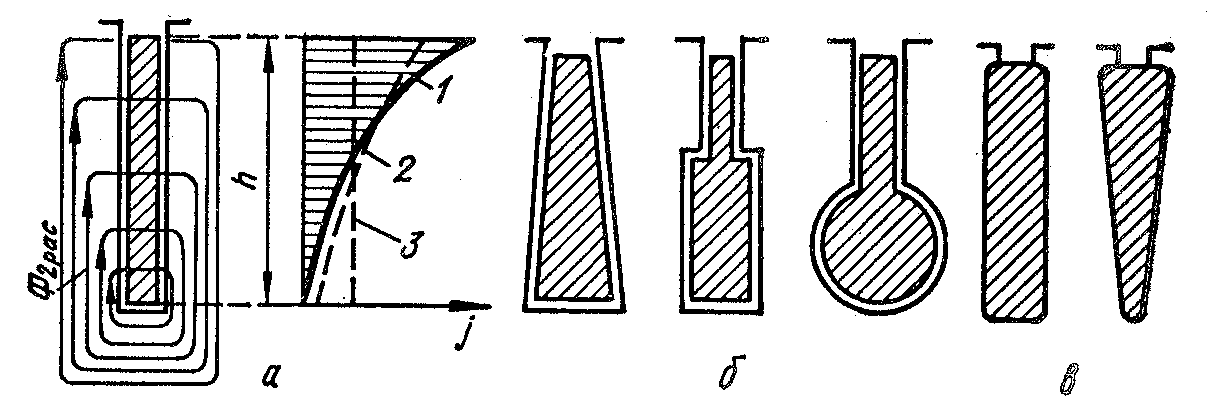

Рис. 11.10. Розподіл
густини струму по висоті стержня
глибокопазного ротора (а) і різні форми
перерізів стержнів (б,в)
ППри розгоні зі зменшенням частоти
струм все рівномірніше розподіляється
по висоті стержня (крива 2 на рис. 11.10а).
Відбувається ніби плавне збільшення
робочого перерізу провідника і зменшення
його активного опору.
В номінальному режимі явища витіснення струму немає, активний опір стержня стає мінімальний, густина струму рівномірно розподіляється по висоті провідника (лінія 3 нарис. 11.10а).
На рис. 11.9б крива
представляє собою механічну
характеристику глибокопазного двигуна
Вона займає проміжне становище між
характеристиками звичайного і
двокліткового двигунів.
Існують різновиди глибокопазних двигунів з трапецієвидною, двоступінчатою і колбоподібною формами стержнів (рис. 11.10б). Ці ротори дешевші від двокліткових, тому вони дістали більше поширення.
З метою посилення ефекту витіснення струму при запуску у сучасних короткозамкнених двигунах потужністю до 100 кВт з алюмінієвою заливкою роторів пазам останніх надають спеціально сильно видовжену у радіальному напрямі форму (рис. 11.10в).
