Трансформатори Частина 8. Робочий процес трансформатора
8.1 Призначення області використання трансформаторів
Трансформатором називають статичний електромагнітний пристрій, який має дві чи більшу кількість індуктивно пов'язаних обмоток і призначених для перетворення за допомогою електромагнітної індукції одної або декількох систем змінного струму в одну або декілька інших систем змінного струму. За допомогою трансформаторів підвищують або знижують напругу, змінюють кількість фаз і в деяких випадках перетворюють частоту змінного струму. Трансформатори широко використовують для таких цілей.
1. Для передавання і розподілу електричної енергії. Зазвичай на електростанціях генератори змінного струму виробляють електричну енергію з напругою6-24 кВ, проте передавати енергію на далекі відстані вигідно при значно більших напругах(110, 220, 330, 400, 500 і 750кВ). Тому на кожній електростанції встановлюють трансформатори, які здійснюють підвищення напруги.
Розподіл електричної енергії між промисловими підприємствами, населеними пунктами , в містах і сільських місцевостях, а також всередині промислових підприємств здійснюється за допомогою повітряних і кабельних ліній під напругою 220, 110, 35, 20 і6 кВ. Отже, в усіх вузлах розподільчих мереж повинні бути встановлені трансформатори, які знижують напругу. Понижувальні трансформатори потрібно також встановлювати, в пунктах споживання електроенергії, так як більшість електричних споживачів змінного струму працює при напругах220, 380 і 660 В.
Таким чином, електрична енергія при передачі від електричних станцій до споживачів зазнає в трансформаторах багатократного перетворення (3-5 разів).
Трансформатори, які служать для перетворення електричної енергії в мережах енергосистем і електроспоживачів, називають силовими.. Потужність силових трансформаторів досягає дуже великих значень (до1 млн, кВА), а напруга - до1150 В.
На електровозах силові тягові трансформатори служать для зниження напруги на струмоприймачі до напруги живлення тягових двигунів і інших пристроїв. З їхньою допомогою здійснюють ступінчасту зміну напруги для пуску і регулювання режимів роботи тягових двигунів.
Для забезпечення потрібної схеми включення напівпровідникових перетворювачів, коли необхідно узгодження напруги на вході і виході. Такі трансформатори називаютьперетворювальними.
Для різних технологічних цілей: зварювання, живлення електротермічних пристроїв тощо.
Для живлення різних кіл теле- і радіоапаратури, пристроїв зв'язку ї автоматики. Такі трансформатори можуть працювати на дуже великих частотах, (до десятків кілогерц).
Для включення електровимірювальних приладів - вимірювальні трансформатори. Трансформатори можуть бутиоднофазними аботрифазними, мати дві або більше обмоток.
Враховуючи завдання цього курсу, тут основну увагу приділено однофазним силовим трансформаторам; інші види трансформаторів розглядаються стисло.
8.2. Принцип дії трансформатора
Як і у електричних машин, принцип дії трансформаторів оснований на законі електромагнітної індукції, згідно якому при перетині магнітним потоком струмового витка в останньому виникає ЕРС, яка визначається рівнянням (В. 2).
Трансформатор складається з замкненого
сталевого осердя зібраного з листової
електротехнічної сталі (для зменшення
вихрових струмів і втрат на гістерезис)
і яке називають магнітопроводом, і
двох або більше обмоток, настромлених
на осердя трансформатора (рис. 8.1).
Обмотка, до якої підводиться енергія,
називається первинною; вона має
витків і приєднується до джерела
напруги
.
Обмотка, від якої відводиться енергія,
називається вторинною; в ній є
витків. До затискачів вторинної обмотки
під'єднується навантаження, повний
опір якого
.
Прийнято позначати початки обмотки
вищої напруги (ВН) великими літерами
латинського алфавіту. А, В, а їх
кінці - буквамиX,
;
відповідно початки і кінці обмотки
нижчої напруги (НН) -
і
,у.

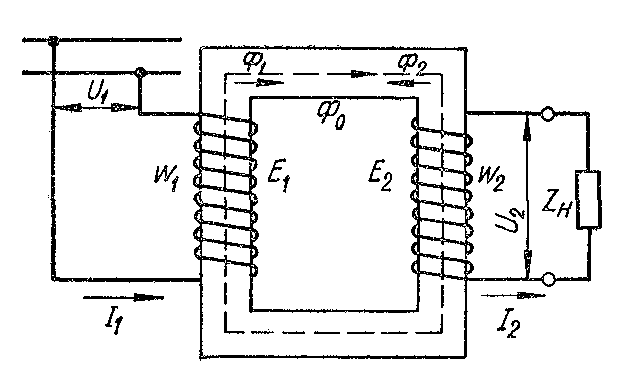

Рис. 8.1. Схема трансформатора
Таким чином, трансформатор, з одного
боку є споживачем енергії, оскільки
первинна обмотка приєднана до джерела,
а з другого - джерелом енергії, так як
до вторинної обмотки приєднаний споживач
енергії. Потужність трансформаторів,
як і всіх джерел змінного струму
виражають в вольт-амперах (В-А) або
кіловольт-амперах
Виражати потужність джерел змінного
струму в ватах або кіловатах не
можна тому, що їх потужність не постійна
і залежить від коефіцієнта потужності
споживача
При підключенні до мережі первинної обмотки в ній створюється змінний струм, який створює змінний магнітний потік, замкнутий по магнітопроводу. Потік Ф перетинає обидві обмотки і створює в них змінні ЕРС
(8.1)
Якщо підведена первинна напруга і струм синусоїдальні, то нехтуючи насиченням магнітопроводу, можна вважати синусоїдальним також магнітний струм і наведену ЕРС, тобто
(8.2)
де Фт - амплітудне значення потоку. Підставивши в (8.1) вираз (8.2) отримаємо
(8.3)
(8.3а)
З отриманих виразів видно, що
відстають по фазі від потокуФ на
кут
.
Діючі значення обох ЕРС рівні
відповідно
(8.4)
(8.5)
Якщо
,
то
і такий трансформатор називаєтьсяпонижувальним,. При зворотному
відношенні числа витків, а значить і
ЕРС, трансформатор будепідвищувальним.
Відношення первинної і вторинної ЕРС носить назву коефіцієнт трансформації, з урахуванням виразів (8.4) він дорівнює
(8.5)
Незалежно від того підвищувальний
трансформатор чи понижувальний, для
визначення коефіцієнту трансформації
приймають відношення більшого числа
витків до меншого, тобто завжди.
Дня простоти в подальшому будемо розглядати понижувальний трансформатор, у якого обмотка ВН є первинною.
Якщо вторинна обмотка замкнена на
навантаження, то разом з напругами в
трансформаторі перетворюються і струми,
а потужність залишається приблизно
незмінною, так як втрати енергії в
силових трансформаторах дуже малі і
складають не більше
потужності, тобто
Отже, якщо не враховувати спад напруги, то
(8.6)
Таким чином, якщо при перетворенні
енергії при трансформації підведена
напруга зменшилась в
разів, то струм приблизно вк разів
збільшився.
