6.5 Генератор послідовного збудження
В цьому генераторі (див. рис. 6.1) струм
збудження дорівнює струму в якорі,
тобто струму навантаження
,
і тому при постійній частоті обертання
існують тільки дві незалежні змінні:
напруга
і струм
,
Отже, такий генератор має тільки одну
характеристику -зовнішню
,
її вигляд можна пояснити виходячи з
таких міркувань. При
напруга
.
Якщо б у генераторі послідовного
збудження не було ні розмагнічуючої
дії реакції якоря, котра зменшує потік
Ф, ні падіння напруги в якірному колі
,
то при збільшенні струму навантаження
магнітний потік змінювався б згідно
магнітної характеристики, і напруга в
дійсності відповідала б характеристиці
холостого ходу (крива 1 нарис, 6.2). В
дійсності існує і розмагнічуюча дія
реакції якоря, і падіння напруг, котрі
зменшують напругу
.
Тому зовнішня характеристика хоч і
схожа на криву 1 на рис. 6.2, але пройде
нижче неї, і різниця між ними буде
збільшуватися з ростом струму
навантаження. Коли сталь насититься і
ріст магнітного потоку сповільниться,
а реакція якоря і падіння напруги будуть
продовжувати рости зі струмом
,
напруга може навіть трохи зменшитися:
зовнішня характеристика стає повільно
спадаючою.
Оскільки напруга
дуже змінюється при зміні навантаження,
а при холостому ході вона наближається
до нуля, генератори послідовного
збудження непридатні для живлення
більшості споживачів електроенергії.
Використовують їх лише при електричному
гальмуванні, коли двигуни послідовного
збудження, переводять в генераторний
режим.
6.6 Генератор змішаного збудження
В цьому генераторі (див. рис. 6.1г) є дві обмотки збудження: основна (паралельна) ідопоміжна (послідовна). Узгоджене ввімкнення двох обмоток дозволяє отримувати приблизно постійну напругу генератора при зміні навантаження.

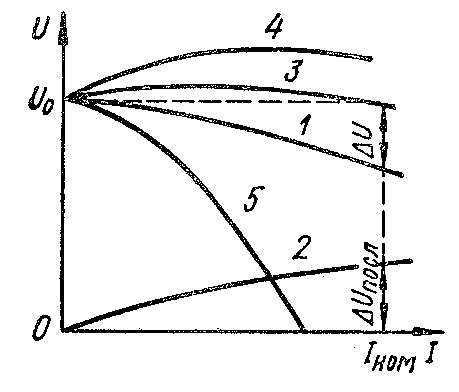

Зовнішня характеристика генератора
(рис. 6.6) може бути показана у вигляді
суми характеристик, створюваних кожною
з обмоток збудження. При ввімкненні
тільки одної паралельної обмотки, по
котрій проходить струм збудження
напруга генератора поступово
зменшується з ростом струму навантаження
і (крива 1). При ввімкненні одної
послідовної обмотки, по якій протікає
струм збудження
,
напруга зростає зі збільшенням струму
(крива 2). Підбираючи кількість витків
послідовної
компенсувала сумарне падіння напруги
при роботі машини з одною паралельною
обмоткою, можна добитися, щоб напруга
при зміні струму навантаження від
нуля до
залишалась майже незмінною (крива
3). Практично вона змінюється
Рис.6.6. Зовнішні
характеристики генератора змішаного
збудження
(крива 4); така характеристика забезпечує
компенсацію падіння напруги не тільки
в якірному колі генератора, але і в
лінії, що з'єднує її з навантаженням.
Якщо послідовну обмотку ввімкнути так,
щоб її МРС була напрямлена проти МРС
паралельної обмотки, (зустрічне
ввімкнення), то зовнішня характеристика
генератора при більшому числі витків
послідовної обмотки буде різко спадаючою
(крива 5). Зустрічне ввімкнення послідовної
і паралельної обмоток збудження
застосовують у зварювальних генераторах
і в інших, спеціальних машинах, де
вимагається обмежити струм короткого
замикання.
