В.2. Перетворення енергії в електричних машинах. Найпростіший генератор змінного струму.
Електричне перетворення
енергії - одне з найдивовижніших явищ
оточуючого нас світу - основане на
використанні закону електромагнітної
індукції згідно з якою при переміщенні
зі швидкістю провідника довжиною
магнітному полі з індукцією
в провіднику наводиться ЕРС
(В.1)
Цей вираз встановлений М.Фарадеєм був перетворений Д,К.Максвелом і для витка, зчепленого з магнітним: потоком: Ф, приведений до такого вигляду в диференціальній формі:
(В.2)
Використовуючи вирази (В.1)
та (В.2) розглянемо роботу найпростішого
генератора змінного струму (рис. В.1),
котрий складається, з циліндричного
каркасу з витком.
на ньому, поміщеного в
магнітне поле, створене полосами магніту
та
.
Кожна зі сторін витка (
та
)
з'єднана зі своїм
кільцем. До кілець пристають щітки А та
В, за допомогою котрих виток електрично
з'єднується з зовнішнім кодом, що має
опір
,
у цього найпростішого електричного
генератора є всі найважливіші елементи
реальної електричної машини.
Домовимося називати лінію,
яка проходить через центр ордината по
середній між. полюсами магніту, лінією
геометричної нейтралі, а
частину .кола, що відноситься: до одного
полюса, - полюсним поділом
.
-

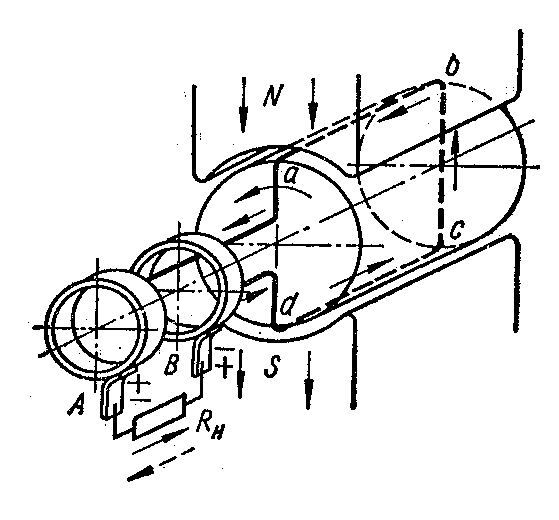

Рис.В.1. Найпростіший генератор змінного струму
Рис.В.2.Правила правої (а) і лівої (б) рук
Приведемо циліндр з витком: в рух. Напрям ЕРС визначиться при ньому за правилом правої руки: розмістимо долоню так, щоб в неї входили лінії магнітної індукції; відведений великий палець направимо за рухом: провідника; тоді решта пальців руки покаже напрям ЕРС одного напряму, а коли під полюсом: І - іншого напряму.
Отож, в провіднику
і в витку
в цілому наводиться змінна за часом
ЕРС, період .якої дорівнює Т. Число
періодів, які виникають за 1 сек, називають
частотою
отже
.
Якщо в машині є
пар полюсів, а частота
обертів витка дорівнює
,
та за один оберт в ньому буде
періодів частота, що
наводиться ЕРС:
(В.3)
Коли кільця замкнуті через
щітки А і В на зовнішнє коло, по ньому
тече струм, що має таку саму частоту .
Найпростіший генератор змінного струму, що перетворює механічну енергію в електричну (див. Рис В.1) складається з двох основних частин і нерухомої, що називається ротором. Та частина машини, котра створює магнітне поле, називається індуктором:, а інша частина, в якій наводиться ЕРС і здійснюється перетворення енергії, - .якорем.
В.3. Випрямлення змінного струму в постійний за допомогою колектора. Найпростіший генератор постійного струму.
Щоб примусити отриманий змінний струм протікати по .зовнішньому голу в одному напрямі, замінимо кільця генератора на рис. В.1 на ізольовані одне від одного напівкільця (рис. В.З). Такий випрямний пристрій називається колектором:, а напівкільця: - його пластгшами.
Щітки А і В розмістимо так,
щоб вони переходили з одної пластину
на іншу, тоді, коли виток
знаходиться на лінії геометричної
нейтралі, тобто, коли ЕРС у витку дорівнює
нулю.
Тепер кожна зі щіток буде дотикатися тільки до тої пластини Iпровідника, який міститься під даним: полюсом: (щітка А - з провідником:, що знаходиться під полюсом М, а щілина В - під полюсом: 8). Отже, в зовнішньому колі, струм: буде текти завжди.» одному напрямку - від щітки А до В -1 мати вигляд, що показаний на рис. В.4. Здійснилося випрямлення наведеної у витку змінної ЕРС і струму в ЕРС і струм одного напрямку у зовнішньому колі.
Перетворивши змінний струм в постійний за допомогою колектора ми отримаємо генератор постійного струму, в якорі якого так само як і в генераторі змінного струму, тече змінній струм.
Колектор є складним пристроєм, а ковзний контакт щітка – колектор, як буде вказано далі, в багатьох випадках ускладнює роботу машини. Тому виникає запитання: чи неможна створити електричний генератор, в якорі якого зразу наводилась би постійна ЕРС? Але якщо ми хочемо отримати постійну ЕРС, тобто мати постійну ліву частину у виразі (В.2), то, отже, повинна бути постійною і його права частина. Однак Знаменником у правій частині виразу (В.2) є час, котрий незворотній і має один вимір. Значить, для того, щоб права частина була постійною, необхідно безперервно, безмежно збільшувати магнітний потік , що, звичайно, неможливо. Таким чином, електрична машина може бути створена на основі закону електромагнітної індукції лиш у тому випадку, якщо у її якорі наводиться змінна ЕРС.
В.4. Зворотність електричних машин. Основні положення енергоперетворення.
Згідно закону Біо-Савара, на
провідник зі струмом
,
що рухається в магнітному полі діє сила
(В.4)
Напрям котрого визначається
за правилом лівої руки
(рис.В.2.б). Через те, якщо до щіток машини
змінного струму (див.рис.В.2)підвести
змінний струм, то виникає сила, котра
змушує провідники і
рухатися в магнітному полі, і виток
починає обертатися. Необхідно тільки,
щоб частота
струму відповідала в період запуску
частоті обертання
(вираз (В.3)). Аналогічне вище буде мати
місце, якщо до щіток машини постійного
струму (див. рис. В.3) підвести постійний
струм. Колектор в цьому випадку буде
грати рольінвертора,
перетворюючи підведений постійний
струм в змінний в середині якоря. Таким
чином, ми отримаємо електриний
двигун, який на відміну
від генератора, перетворює електричну
енергію в механічну.
За законом: Ленца, індукований струм завжди має такни напрям:, при якому виникаюча елекртромагнітна сила прагне перешкодити тій зміні (руху), завдяки якій індукується струм.
На основі згаданих вище законів і принципу роботи найпростіших електричних м:аі:нин можемо сформулювати такі основні замкни енергоперетворення :
1) безпосереднє взаємозворотнєперетворення механічної та електричної енергії в індуктивних електричних машинах можливо лише згоді, коли остання є енергією змінного струму;
2) для такою енергоперетворення необхідний електричний контур зі змінною індуктивності (в нашому випадку, це виток, ще обертається в магнітному полі);
3) для перетворення змінного струму і постійний в електричному контурі має бути змтний-електричний опір (його роль в електричних машинах відіграє контакт щітка - колектор, опір контакту змінюється від нескінченості, коли щітка не дотикається до колекторної пластини,, до деякої :мінімальної величини, коли щітка повністю перекриває пластину);
4) кожна електрична машина енергозворотня, тобто рівноцінно може працювати і як генератор, і як двигун;
5) оскільки для: виявлення закону елею:ро:магнІтної Індукції необхідно лиш відносне переміщення провідника і магнітного поля,- кожна єлекгрична маїїшиа'инєматйчно зворотна, тобто у неї може обертатися або якір, або індуктор.
