.pdfРозгляньмо основні параметри, що характеризують повітря. Вологість повітря може бути абсолютною і відносною. Абсолютна
вологість — кількість водяної пари, що міститься в 1 м3 вологого повітря. Під відносною вологістю розуміють відношення абсолютної вологості до максимально можливої кількості пари в повітрі за тих самих умов, тобто це відношення абсолютної вологості до абсолютної вологості насиченого повітря за тієї самої температури. Відносну вологість ϕ визначають за формулою
ϕ= ρп 100 %, ,
ρн
де ρп — густина пари; ρн — густина пари насиченого повітря. Температуру, за якої настає повне насичення повітря парами, назива-
ють точкою роси. З охолодженням повітря нижче точки роси відносна вологість повітря залишається рівною 100 %, а абсолютна вологість зменшується. З підвищенням температури вище точки роси відносна вологість зменшується, тобто підвищуються сушильні властивості повітря.
Використовуючи рівняння газового стану речовини, можна записати
ϕ= Pп 100 % ,
Pн
де Рп, Рн — парціальний тиск відповідно пари у вологому повітрі і водяної пари насиченого повітря за тієї самої температури.
Значення ϕ змінюється в межах від 1 до 100 %.
Вологовміст х (чи d ) — це кількість водяної пари повітря, віднесена до 1 кг сухого повітря:
x = GGcпap.п.
Використовуючи рівняння газового стану, одержимо вираз для визначення вологовмісту х:
х = РпRпов , чи x = 0,622 Pп
PповRп Pпов
де Rп, Rпов — газові сталі пари і повітря. Парціальний тиск пари Рп можна виразити так:
Pп =ϕPн ,
а тиск повітря
Pпов = B − Pп ,
де В — барометральний тиск повітря.
161
Тоді
x = 0,622 |
ϕPн |
. |
|
||
|
B − ϕP |
|
|
н |
Вологовміст х змінюється від нуля до максимального значення. Якщо x = ∞, це означає, що відбувається процес кипіння, і отже, повітря зовсім немає.
Ентальпія вологого повітря І складається із суми ентальпій сухого повітря і пари, що містяться в ньому:
I =Cповt +ix, |
(9.1) |
де Спов — питома теплоємність повітря; i = Cпt + r0 — питома теплоємність пари; Сп — питома теплоємність пари в повітрі; r0 — прихована теплота пароутворення за нормальних умов.
Температура мокрого термометра (межа охолодження повітря) — температура, за якої повітря, охолоджуючись в умовах постійної ентальпії, стає насиченим: І = const. З виразу (9.1) випливає, що зі зниженням температури має збільшуватися доданок (ix). Температура мокрого термометра нижча від температури сухого в тих самих умовах, тому що повітря витрачає енергію на випарювання вологи (повітря, що оточує термометр). Цей показник визначають за допомогою приладу — психрометра. За температурою мокрого термометра і різниці між температурою сухого і мокрого термометрів, користуючись психрометричними таблицями, можна визначити відносну вологість.
9.3. Статика основного сушильного процесу

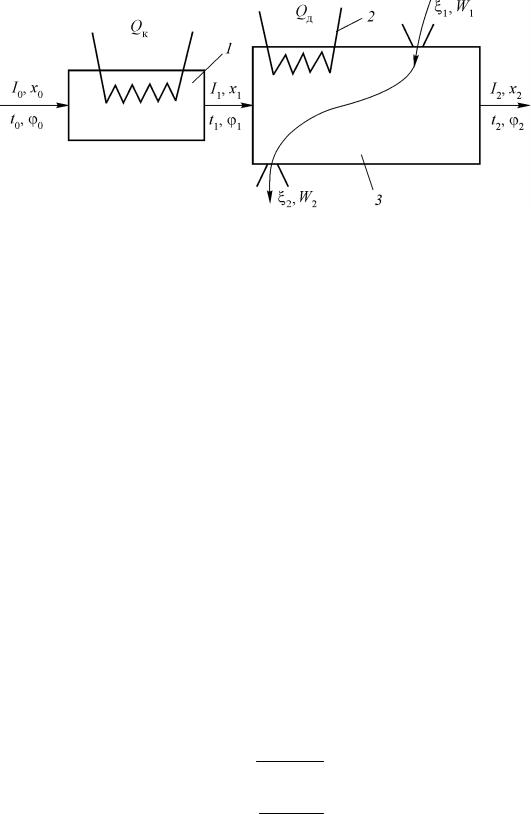

Основний процес сушіння повітрям (незалежно від конструкції вузлів апарата) зображено на рис. 9.2: 1 — калорифер, 2 — додатковий нагрівач, 3 — сушарка, І0, х0, t0, φ0 — основні параметри повітря на вході в калорифер; І1, х1, t1, φ1 — основні параметри повітря на виході з калорифера і на вході в сушильну камеру; І2, х2, t2, φ2 — основні параметри повітря на виході із сушильної камери; G1, G2 — витрати матеріалу, який відповідно надходить у сушарку і виходить з неї; W1, W2 — масова частка вологи в матеріалі до і після сушіння, Qк — кількість теплоти, яка передається повітрю в калорифері; Qд — кількість додатково підведеної теплоти в сушильній камері.
Введемо ще деякі позначення величин, потрібних для процесу сушіння: W — витрати вологи, що видаляється з матеріалу під час сушіння; L — витрати повітря для видалення вологи, Gс — витрати абсолютно сухого матеріалу, отриманого в процесі сушіння.
162
Рис. 9.2
Баланс вологи щодо матеріалу. Кількість вологи, що видаляється з матеріалу під час сушіння, визначають за виразом
W = G1 −G2. |
(9.2) |
Витрати сухої речовини у висушуваному матеріалі можна визначити за формулою
Gc = G1 100 −W1 = G2 100 −W2 . 100 100
Запишемо співвідношення витрат матеріалу на вході і на виході із сушарки (тобто мокрого і висушеного):
G1 |
= |
100 −W2 . |
|
(9.3) |
|
G |
|
100 −W |
|
|
|
|
2 |
|
1 |
|
|
З рівняння (9.3) отримуємо: |
|
|
|
|
|
G |
= G |
100 −W2 |
; |
(9.4) |
|
1 |
|
2 100 −W |
|
|
|
|
|
|
1 |
|
|
G |
= G 100 −W1 . |
(9.5) |
|||
2 |
|
|
1 100 −W |
|
|
|
|
|
2 |
|
|
Підставимо значення (9.4) і (9.5) у рівняння (9.2). Тоді витрати вологи, що видаляється з матеріалу під час сушіння:
W =G1 W1 −−W2 ; 100 W2
W = G2 W1 −−W2 . 100 W1
163
Баланс вологи щодо повітря. Баланс визначається умовою, що всю вологу виносить тільки повітря. Тоді витрати вологи, яку може винести повітря:
W = Lх2 − Lх1.
Оскільки витрати повітря постійні, L = const, отримуємо
L = |
|
W |
. |
|
х |
− х |
|||
|
|
|||
|
2 |
1 |
|
Знаючи витрати, можна розрахувати сушильну установку. У розрахунках часто користаються величинами, віднесеними до витрат винесеної вологи:
l = WL = х2 1− х1 .
Оскільки вологовміст повітря в калорифері не змінюється: x1 = x0, то маємо остаточно:
l = х2 −1 х0 .
З наведених виразів випливає, чим більший вологовміст х0 чи х1, тим більше повітря потрібно для видалення 1 кг вологи.
9.4. Тепловий баланс сушильної установки
Тепловий баланс складають у такий спосіб.
Надходження теплоти: з повітрям у калорифер LI0; з матеріалом G2 Cмθ1; з вологою матеріалу WCθ1, де θ1 — початкова температура матеріалу; з транспортними пристроями Gт Ст tпт; від джерела теплоти в калорифері Qк; з додаткових джерел теплоти Qд.
Витрати теплоти: з повітрям, що виходить із сушарки LI2; з висушеним матеріалом G2Cмθ2; з транспортними пристроями GтСтtкт; у навколишнє середовище Qв.
Рівняння теплового балансу сушильної установки:
LI0 |
+G2Cмθ1 +WCθ1 |
+GтCтtпт + Qк + Qд = |
|
|
(9.6) |
|
= LI2 + G2Cмθ2 + GтCтtкт +Qв. |
Щодо активного підведення теплоти рівняння (9.6) запишемо так:
Qк + Qд = L(I2 − I0 ) + CмG2 (θ2 −θ1) −WсCθ1 + GтCт(tкт −tпт) + Qв.
164
На 1 кг видаленої вологи (тобто розділивши всі члени на W) |
|
qк + qд = l(I2 − I0 ) + qм + qт −Cθ1 + qв. |
(9.7) |
Із рівняння (9.7) можна визначити теплоту, витрачену в калорифері:
qк = l(I2 − I0 ) + qм + qт −Cθ1 + qв − qд. |
(9.8) |
Кількість теплоти, витраченої на нагрівання повітря в калорифері:
qк = l(I1 − I0 ). |
(9.9) |
З урахуванням (9.9) рівняння теплового балансу (9.8) набуває вигляду:
l(I2 − I1) = Cθ1 + qд − ∑qв, |
(9.10) |
де ∑qв = qм + qт + qв — сумарні втрати.
9.5. Розрахування теоретичного
ідійсного процесів сушіння
9.5.1.Теоретична сушарка
Для теоретичної сушарки характерне таке рівняння теплового балансу: l(I2 − I1) = 0.
Це можливо, якщо додаткова теплота qд компенсує всі теплові витрати, а значення θ1 настільки мале, що його вважають рівним нулеві. Звідси
I2 = I1,
тобто в теоретичній сушарці ентальпія — величина постійна.
Витрати повітря на 1 кг випаровуваної вологи у теоретичній сушарці l = x2 1− x1 .
Кількість теплоти, витраченої в калорифері:
q = l(I − I |
0 |
) = |
I1 − I0 |
= |
I2 − I0 |
. |
||
|
|
|||||||
к |
1 |
|
x2 |
− x0 |
|
x2 − x0 |
||
|
|
|
|
|
Аналіз параметрів повітря свідчить, що в теоретичній сушарці мають місце такі співвідношення:
—між температурами t0 < t1, t1 > t2;
—між відносними вологостями φ0 < φ1 < φ2;
165
—між вологовмістами х0 = х1 < х2;
—між ентальпіями I0 < I1 = I2.
9.5.2. Дійсний процес сушіння
Розгляньмо рівняння теплового балансу сушильної установки (9.10): l(I2 − I1 ) = Cθ1 + qд − ∑qв.
Позначивши праву частину рівняння через ∆, одержимо |
|
l(I2 – I1) = ∆. |
(9.11) |
Вираз (9.11) характеризує відхилення дійсного процесу сушіння від теоретичного і являє собою внутрішній баланс теплоти в сушарці. Отже, ентальпія повітря на вході і виході дійсної сушарки різна. Визначмо ентальпію повітря на виході із сушарки:
I2 = I1 + ∆l .
Значення ∆ може мати різні знаки. Якщо qд > ∑qв, то ∆ > 0 і, відповідно, І2 > I1. Якщо кількість теплоти від допоміжних джерел qд буде меншою від суми теплових витрат ∑qв , то в цьому разі ∆ < 0 i ентальпія повітря на виході із сушарки І2 буде меншою, ніж ентальпія повітря на виході із калорифера І1.
9.6. І-х діаграма Рамзіна

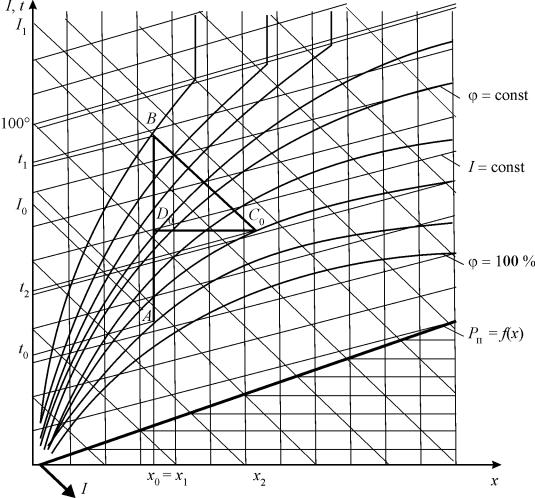

І-х діаграма, призначена для графоаналітичного розрахунку сушарки (рис. 9.3). В основу діаграми покладено систему координат ентальпія — вологовміст. По координаті х у масштабі відкладають значення вологовмісту і проводять вертикальні лінії х = соnst. По вертикальній осі в масштабі відкладають значення ентальпії. Лінії І = сonst проводять під кутом 135° до вертикалі. Це не має принципового значення, лише скорочує розміри діаграми. З діаграми видно, що повітря з постійним вологовмістом має різні значення ентальпії (і навпаки). На вертикальній осі також відкладають значення температур. Ізотерми проводять не довільно, а відповідно до рівняння (9.1) залежно від значень ентальпії і вологовмісту. На діаграму наносять також лінії постійних відносних вологостей (φ = сonst). Ці лінії проводять відповідно до рівняння
x = 0,622 |
ϕPн |
, |
B − ϕP |
||
|
н |
|
де В — барометричний тиск. |
|
166
Рис. 9.3
Лінії φ = сonst мають вигляд парабол. Оскільки кожному значенню Рн відповідає своє значення температури, значення φ знаходять на перетинанні ліній х і t. За t = 100 °С, Рн = 10,1 МПа В = Рн та з подальшим підвищенням температури відносна вологість φ залежить тільки від вологовмісту х.
Лінії φ = сonst з цього моменту підуть вертикально вгору, паралельно лініям х = сonst. Постійну t = 100 °С на діаграмі позначено двома лініями.
На діаграмі нижче лінії φ = 100 % нанесено жирну лінію парціального тиску водяної пари, від якої проведено кілька прямих, паралельних осі х. Парціальний тиск пари, що міститься в повітрі, залежить від вологовмісту, його визначають за формулою
Р = |
xВ |
. |
|
||
н |
x + 0,622 |
|
|
На діаграмі є дві характерні області: одна — вище лінії t = 100 °С; друга — нижче лінії φ = 100 %. Ці області не робочі, і проводити за таких параметрів сушіння не можна, тому що в першій області пара перегрівається, а в другій області нижче лінії φ = 100 % повітря не здатне приймати вологу.
167
У робочій області на діаграмі нанесено чотири параметри — І, х, t, φ. Маючи два параметри, за допомогою діаграми можна знайти інші.
9.6.1.Побудова і розрахунок процесу сушіння повітрям в діаграмі І-х
Щодо графоаналітичного розрахунку сушарки за допомогою І-х діаграми питомі витрати сушильного агента l і теплоти в калорифері qк визначають після побудови процесу сушіння.
Для побудови теоретичного і дійсного процесу сушіння потрібно знати стан зовнішнього повітря (параметри t0 та φ0), температуру газу на вході в сушарку t1 і один з параметрів теплоносія на виході із сушарки t2 чи φ2.
Початкову точку процесу сушіння (точку А) будуємо за координатами φ0 та t0; t0 — довідкова величина, що характеризує середню річну температуру місцевості; φ0 — середня відносна вологість, визначена за допомогою психрометричної таблиці. Отже, точка А характеризує стан повітря на вході у калорифер, у якому підігрівається повітря. Цей процес характеризується постійним вологовмістом х1=х0. Лінія АВ — підігрівання повітря до температури t1, зазвичай заданої технології як максимальна температура сушіння цього продукту. Точка В характеризує стан повітря на виході з калорифера і на вході в сушильну установку.
Далі процес сушіння відбувається в сушильній камері. Потрібно побудувати точку С, що характеризує стан повітря на виході із сушарки: С0 (t2, φ2, х2, І2). Для цього проведемо лінію І1 = сonst, бо І1= І2. Другою лінією може бути або φ2 = сonst, або t2 = сonst. Ці параметри зазвичай задано технологією сушіння. Отже процес, описаний прямою ВС0, — це теоретичний процес сушіння повітрям.
9.6.2. ПобудовадійсногопроцесусушіннявІ-хдіаграмі
Дійсний процес сушіння характеризується нерівністю І2 ≠ І1 (рис. 9.4). Тому лінія ВС має дещо відхилятися. Для побудови дійсного процесу сушіння спочатку обов’язково будуємо теоретичний процес сушіння.
Перепишемо рівняння балансу сушильної установки (9.11):
I2 = I1 + ∆L .
Якщо величина ∆ > 0 , то І2 > І1 , якщо ∆ < 0 , то І2 < І1. Задача полягає в тому, щоб знайти точку С — кінець дійсного процесу сушіння. Визначимо з рівняння (9.11) значення ∆:
∆ = L(I2 − I1 ) = I2 − I1 . x2 − x1
168
Рис. 9.4
Як бачимо, одержано рівняння прямої лінії ВС. Виберемо на умовній лінії точку Е та проведемо вертикаль до перетинання з лінією ВС0. Для будь-якої точки Е, що лежить на прямій ВС, можна записати:
I − I1 = ∆, x2 − x1
де точка Е = f (I, х) — функція поточних параметрів I, х. Визначимо ∆:
∆= m eEfe .
Зотриманого виразу можна знайти значення відрізка еЕ:
eE = ef |
∆ |
. |
(9.12) |
|
|||
|
m |
|
Значення еЕ відкладаємо вгору від точки е, якщо ∆ > 0, чи вниз, якщо ∆ < 0. З’єднавши точки В і Е, проводимо пряму до перетинання з лінією φ2 = сonst. Одержуємо точку С (φ2, t2, х2, І2). Лінія ВС — це дійсний процес сушіння.
9.6.3.Порядок побудови дійсного процесу сушіння
Розраховуємо матеріальний баланс сушарки для значення W — кількості вологи, що виділяється з матеріалу під час сушіння. На діаграмі позначаємо точку А (φ0, t0); будуємо пряму АВ, що відображає процес нагрі-
169
вання повітря в калорифері. Точку В одержимо в результаті перетинання прямої х = сonst з прямою технологічно допустимої температури t1.
Задавши параметри φ2 чи t2, будуємо пряму процесу сушіння ВС0 вздовж лінії І1 = сonst. Визначаємо ∆ з рівняння:
∆ = θ1 + qд −(qт + qв + qм).
На лінії ВС0 вибираємо точку е. За формулою (9.12) визначаємо еЕ, мм, і відкладаємо цей відрізок у масштабі по вертикалі від точки е вгору, якщо ∆ > 0, чи вниз, якщо ∆ < 0. Через отриману точку Е проводимо промінь ВЕ до перетину з лінією φ2 = сonst чи tг = сonst у точці С. Через точку С проводимо лінію І2 = сonst до перетину з АВ у точці F. Опускаємо перпендикуляр із точки C на А i одержуємо точку D;
Визначаємо величини L і Q у такій послідовності. Розраховуємо питомі витрати повітря:
l = |
|
1 |
= |
|
1 |
= |
500 |
кг сухого повітря/кг вологи. |
||
х |
− х |
M |
x |
DC |
DC |
|||||
|
|
|
|
|||||||
|
2 |
1 |
|
|
|
|
|
|
Продуктивність сушарки щодо повітря: L = lW. Питомі витрати теплоти в калорифері, кДж/кг вологи:
|
q = m |
AB |
. |
|
|
||
|
к |
DC |
|
|
|
||
З рівняння |
∆ = L(I2 − I1) = θ1 + qд − ∑qв |
визначимо додаткову кількість теплоти, яку потрібно підвести до сушарки:
qд = I2 − I1 = θ1 + ∑qв. x2 − x1
За діаграмою
qд = m BF |
−θ1 + ∑qв . |
(9.13) |
DC |
|
|
Повні питомі витрати теплоти в дійсному процесі сушіння визначаємо як суму
q = qк + qд
чи з урахуванням (9.12) та (9.13)
q = m DCAB + m DCBF + ∑qв −θ1 = m DCAF + ∑qв −θ1.
Повні витрати теплоти в дійсному процесі сушіння визначаємо так:
Q = qW.
