5.1 Условие задания
Построение цикловых графиков сборки изделий. На предприятии должен быть осуществлен выпуск изделия к установленному сроку. Определить дату запуска изделия в производство. Построить цикловой график сборки изделия.
5.2 Исходные данные
Схема сборки изделия представлена на рис. 5.1. Сроки выпуска узлов изделия по вариантам задачи представлены в табл. 5.1. Среднее время пролеживания деталей и узлов на комплектовочном стенде – 2 дня, продолжительность испытания машины – 5 дней, время на операцию упаковки изделия – 1 день.
5.3 Методические рекомендации
Сложные производственные процессы имеют место при изготовлении изделия (машины, прибора).
Помимо циклов производства отдельных заготовок и деталей в длительность производственного цикла изготовления входят циклы сборки отдельных сборочных единиц (узловая сборка), агрегатов (агрегатная сборка), машины (приборы), в целом (общая сборка), а также продолжительность отделочных операций, регулировки, испытаний и упаковки.
По каждой из указанных групп частей образуются соответствующие множества параллельно выполняемых частичных процессов с их циклами, в совокупности определяющих циклы стадий производства.

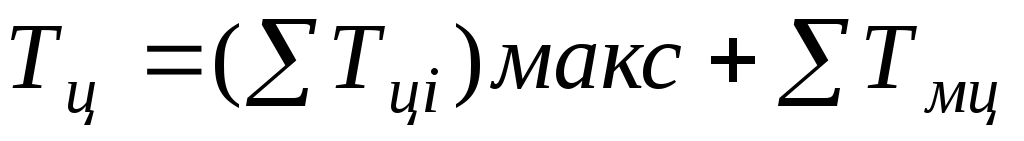

Производственный цикл сложного процесса определяется наибольшей суммой циклов последовательно связанных между собой простых процессов и межцикловых перерывов. Длительность производственного цикла сложного процесса определяется по формуле:
, (5.1)
где Тцi - цикл изготовления i-той детали или сборочного узла (агрегата), календарные дни;
Тмц - межцикловые перерывы, календарные дни;
К - количество последовательно связанных простых процессов.
Рис. 5.1. Схема сборки изделия
Таблица 5.1
Исходные данные для построения
циклового графика сборки изделия
Показатели |
Варианты задачи | |||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | |
1. Срок выпуска изделия |
15,12 |
10,11 |
5,08 |
15,07 |
10,06 |
25,05 |
10,04 |
15,03 |
1,02 |
1,12 |
2. Длительность цикла изготовления | ||||||||||
Д - 01 Д - 02 Д - 11 Д - 21 Д - 22 Д - 23 Д - 31 Д - 32 Д - 111 Д - 112 Д - 121 Д - 122 Д - 123 Д - 211 Д - 212 Д - 311 Д - 312 |
6 5 8 1 3 8 10 7 6 3 4 5 1 2 2 6 8 |
1 4 6 2 8 4 2 5 3 1 6 4 5 4 2 3 4 |
4 1 2 3 10 3 4 4 2 5 5 8 10 3 3 4 5 |
3 2 5 8 6 2 1 1 5 3 6 5 3 5 2 4 3 |
2 4 3 6 8 5 2 2 3 4 1 2 3 7 5 6 7 |
5 6 4 5 5 1 3 3 4 5 6 4 3 6 2 1 1 |
1 5 5 4 3 4 3 1 4 3 10 1 8 1 5 8 4 |
2 4 3 3 4 5 4 2 2 3 5 6 3 8 1 4 2 |
3 2 1 2 1 2 3 5 1 4 2 6 5 4 2 2 4 |
4 3 1 1 2 3 4 8 5 2 8 1 10 2 4 1 3 |
3. Длительность сборки, дн | ||||||||||
Сб - 1 Сб - 2 Сб - 3 СБ - 11 Сб - 12 Сб - 21 Сб - 31 Изделие |
5 1 2 2 1 3 2 9 |
6 7 5 4 2 2 1 8 |
8 2 3 3 4 1 5 7 |
10 7 4 2 3 5 4 6 |
5 10 8 1 1 4 5 5 |
10 5 4 4 4 3 2 6 |
8 4 5 3 2 4 1 7 |
6 2 1 3 4 5 6 8 |
3 4 1 5 2 1 3 9 |
4 3 2 1 3 5 4 10 |
ЗАДАНИЕ 6. Партионные методы организации деловых процессов
