Графический метод построения картины плоскопараллельного поля.
Очень часто границы проводящих поверхностей не могут быть описаны математическими выражениями, поэтому аналитический расчёт полей в этих условиях оказывается невозможным. В этом случае необходимо воспользоваться графическим методом построения картины поля. При графическом построении необходимо соблюдать одновременно три условия.
1. Ортогональность линий равного потенциала и линий напряжённости во всех точках их пересечения
2. Линии напряжённости должны подходить перпендикулярно к поверхности проводящих тел.
3. Ячейки ортогональной сетки, образованной линиями U = const и V = const должны быть подобны друг другу.
Два первых условия нам уже известны. Третье условие вызвано необходимостью построения картины поля с постоянным приращением потенциала между любыми соседними линиями равного потенциала (U = const) и постоянным приращением функции потока между любыми соседними линиями напряжённости (V = const). Запишем величину модуля напряжённости через приращения в криволинейной ортогональной системе координат, связанной с линиями поля:
, откуда: = k = const.
Это означает, что все ячейки при построении картины поля должны быть подобными (рис. 4–7). Удобнее выбирать V = U, тогда a = n , при этом все ячейки должны быть криволинейными квадратами (k = 1).
U1 V1
U2 a
V2
+ n
–
Рисунок 4–7
Лекция 5

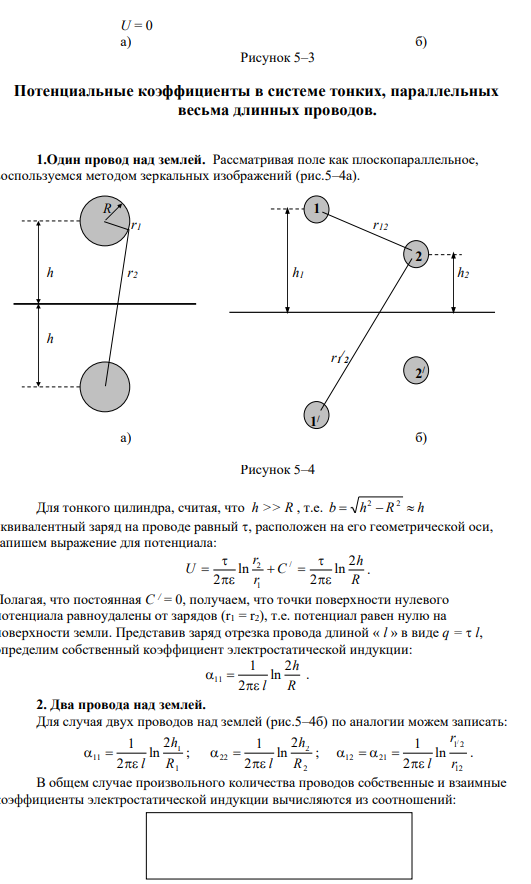

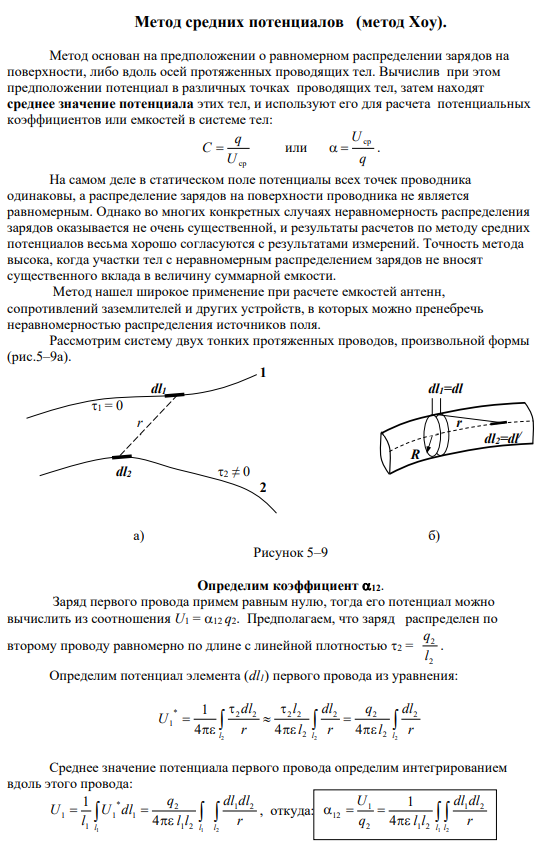

Расчёт электрической ёмкости.
Лекция 6
Электрическое поле постоянных токов.
Уравнения электрического поля постоянных токов получим из полной системы уравнений электромагнитного поля. Условие постоянства токов означает, что в каждой точке поля плотность тока не зависит от времени J(t)=const. Магнитное поле созданное постоянными токами, также является постоянным: B(t)=const, H(t)=const . Тогда из закона электромагнитной индукции следует, что электрическое поле постоянных токов является безвихревым, как и электростатическое поле, т. е. потенциальным:
; = –gradU .
Принцип непрерывности электрического тока, являющийся следствием закона полного тока, говорит о непрерывности линий плотности тока:
div =div rot =0 .
Постулат Максвелла и уравнения связи между векторами остаются без изменения:
div = ; ; в диэлектрике около проводников с токами;
постоянные токи могут протекать только в проводниках.
Так как электрическое поле постоянных токов может существовать как внутри проводников, так и в диэлектрике вокруг них, то рассмотрим оба случая.
Электрическое поле в диэлектрике около проводников с постоянными токами.
Уравнения, описывающие это поле, те же самые, что и в электростатическом поле:
; div =(=0); ; =–gradU; U= .
Однако на границе диэлектриков и проводников с постоянными токами граничные условия отличаются от условий в электростатическом поле.
Поверхность проводника совпадает с линией плотности тока (J≠0). Это означает, что на поверхности проводника существует касательная к границе составляющая вектора напряжённости: J=E , и вектор напряжённости в диэлектрике не перпендикулярен поверхности проводника с током (рис. 6–1).
+ i E
En E
Rнагр
i E
–
E En
Рисунок 6–1
