Корректор уставки КрУ.4

Прибор предназначен для:

• формирования корректирующего сигнала на вход приборов УСО.10, (режим слежения), со скоростью 0,1%Nзад/с для предотвращения превышения разбаланса на выходе УСМ.12, входящего в состав резервного АР, значений ±2,5% N_зад или ±(8±1)В;

• индикации уровня корректирующего сигнала на встроенном в КрУ.4 механическом указателе и индикаторе выхода на ПО;

• выдачи в схему логики управления стержнями ПК-АЗ (ТЭЗ Л.6, Рис. 7 -82) сигнала "Разбаланс +2,5% N_зад" (+8В), по которому при "Режиме ПК" подключаются группы стержней ПК-АЗ; сигнал снимается при снижении разбаланса на выходе УМ.12 до 0,5% N_зад. (+2В).

Прибор функционально представляет собой источник напряжения с дистанционным управлением величиной и знаком выходного напряжения (см. Рис. 6 -60).

Входными сигналами прибора являются:

• переменное напряжение задатчика мощности (частотой 1 кГц), снимаемое с ротора трансформатора ТрВ1 ЗдМ.5 и изменяющееся от 2,5 до 60 В;

• сигналы управления из УСМ.12 (81)В, (20,5)В, вызывающие включение и отключение двигателя КрУ.4 (режим слежения), в "Режиме ПК" - формирование и снятие сигнала "Разбаланс +2,5% N_зад";

• сигнал включения слежения из логики ТЭЗ Л.4 (Рис. 7 -87), разрешающий слежение за выходом УСМ.12.

Выходными сигналами КрУ.4 являются:

• корректирующий сигнал в виде постоянного напряжения, значения которого находятся в диапазоне от –15% до +5% от уставки задатчика мощности ЗдМ.5, поступающий на входы УСО.10;

• сигнал "Разбаланс +2,5% N_зад" (+8В) в схему логики управления стержнями ПК-АЗ (ТЭЗ Л.6, Рис. 7 -82).

Работа КрУ.4 в режиме слежения за выходом УСМ.12 осуществляется в измерительной схеме резервного 1(2)АР, который находится в режиме готовности и при условии, что отсутствует "Режим ПК" и мощность реактора поддерживается включенным авторегулятором 2(1)АР или ЛАР.

В режиме слежения с выхода КрУ.4 на вход всех четырех УСО.10 измерительных каналов 1(2)АР поступает корректирующий сигнал такой величины, чтобы значение выхода УСМ.12 не превышало ±(8±1)В. При этом переход на резервный 1(2)АР произойдет при выходе УСМ.12 в пределах от -8В до +8В, т.е. безударно, что исключает внесение значительной реактивности в момент включения 1(2)АР.

В аварийных режимах АЗ-1,2, УСМ, а также при нажатии на ПО на кнопку "Режим ПК", корректор уставки КрУ.4 работает в другом режиме. Исчезает сигнал из логики ТЭЗ Л.4 "Включение слежения", функция поддержания разбаланса ±(8±1)В на выходе УСМ.12 подачей корректирующего сигнала на входы УСО.10 отключается. В аварийных режимах АЗ-1,2, УСМ уставка ЗдМ.5 снижается с аварийной скоростью 2% N_ном./с, стержни включенного 1(2)АР не успевают отрабатывать положительный разбаланс, увеличивается разбаланс на выходе УСМ.12. При разбалансе на выходе УСМ.12, превышающем +8В, КрУ.4 выдает сигнал "Разбаланс +2,5% N_зад" в схему логики управления стержнями ПК-АЗ (ТЭЗ Л.6, Рис. 7 -82), и две группы стержней ПК-АЗ (12 шт.) начинают движение в активную зону. При уменьшении разбаланса на выходе УСМ.12 до +2В (0,5% N_зад), сигнал КрУ.4, поступающий в ТЭЗ Л.6, снимается и движение 12-ти стержней ПК-АЗ прекращается. При превышении разбаланса на выходе УСМ.12 +8В стержни ПК-АЗ снова начинают движение в активную зону. Такой алгоритм управления стержнями ПК-АЗ реализуется до окончания аварийного режима (снятия "Режима ПК").

Рассмотрим работу схемы КрУ.4, используя Рис. 6 -60. На вход КрУ.4 подается переменное напряжение ЗдМ.5, которое снимается с выхода блока вращающихся трансформаторов (БВТ на Рис. 6 -59) и соответственно зависит от заданной уставки ЗдМ.5 (угла поворота ротора БВТ).

Режим работы КрУ.4, когда входное напряжение изменяется в зависимости от уставки ЗдМ.5, называется относительной коррекцией (относительно уставки ЗдМ.5).

Входное напряжение от задатчика мощности подается по двум параллельным каналам на сумматор (схема сложения), являющийся выходным устройством КрУ.4. По первому каналу переменное напряжение ЗдМ.5 подается на вход схемы сложения через выпрямитель ВП1, по второму каналу - через вращающийся трансформатор ТрВ и выпрямитель ВП2. Сигнал по цепи выпрямителя ВП1 образует "постоянную" составляющую выходного сигнала КрУ.4, значение которой определяется входным напряжением от ЗдМ.5, а напряжение вторичной обмотки вращающегося трансформатора ТрВ после выпрямления выпрямителем ВП2 образует "переменную" составляющую выходного сигнала КрУ.4, зависящую от угла поворота ротора ТрВ. В схеме сложения две цепи сигналов от ВП1 и ВП2 образуют схему последовательного сложения напряжений. За счет изменения "переменной" составляющей напряжение на выходе сумматора можно увеличивать, уменьшать, изменять полярность. Преобразованное таким образом напряжение ЗдМ.5 (корректирующий сигнал) подается на входы УСО.10 всех четырех измерительных каналов 1(2)АР. Значения корректирующего сигнала, которые может выдавать КрУ.4, находятся в диапазоне от ‑15% до +5% Nзад. Таким образом,

Кру.4 постоянно выдает на входы УСО.10 напряжение, величина и полярность которого зависят от угла поворота ротора вращающегося трансформатора ТрВ.

Вращение ротора ТрВ в КрУ.4 осуществляет двигатель Дв, который управляется схемой управления (триггерами КрУ.4).

В режиме слежения схема управления КрУ.4 включает двигатель, когда на ее вход от УСМ.12 поступает сигнал ±8В (±2,5% N_зад), приводящий к срабатыванию порогового триггера "±2,5%", отключает двигатель при сигнале от УСМ.12 ±2В (±0,5% N_зад) и срабатывании триггера "±0,5%".

Схема управления состоит из транзисторных ключей, которые коммутируют сигнал УСМ.12, дискриминаторов уровней, усилителей мощности и представляет собой два симметричных канала, один из которых пропускает сигнал управления на изменение корректирующего сигнала от +5% до -15% N_зад, другой – в противоположном направлении, от -15% до +5% N_зад. Скорость коррекции составляет 0,1% N_зад/с и определяется угловой скоростью вращения ротора вращающегося трансформатора ТрВ.

Направление вращения ротора ТрВ в КрУ.4 определяется знаком сигнала рассогласования на выходе УСМ.12. Например, при положительном разбалансе на выходе УСМ.12, большем +8В, выходной сигнал КрУ.4 будет изменяться в направлении от -15% до +5 % N_зад.

Положительный разбаланс УСМ.12 означает, что текущая мощность реактора превышает заданную, и сигнал КрУ.4 формируется так, чтобы скомпенсировать отставание уставки задатчика мощности от текущей мощности реактора. При отрицательном разбалансе на выходе УСМ.12, когда уставка ЗдМ.5 опережает текущую мощность реактора, корректирующий сигнал КрУ.4 будет изменяться в направлении от +5% до -15 % N_зад. По мере изменения угла поворота ротора ТрВ уменьшается сигнал рассогласования на выходе УСМ.12. Ротор ТрВ будет вращаться до тех пор, пока сигнал на выходе УСМ.12 не достигнет значения 0,5% N_зад (20,5В), при котором в схеме управления срабатывает пороговый триггер "0,5%" и двигатель отключается. После отключения двигателя на вход УСО.10 постоянно подается корректирующее напряжение с новым установившимся значением. В идеальном состоянии, когда уставка ЗдМ.5 соответствует текущей мощности реактора, показания УСО.10 близки к нулевым, показания корректирующего сигнала на лицевой панели прибора Кру.4 будут иметь значение 0% N_зад.

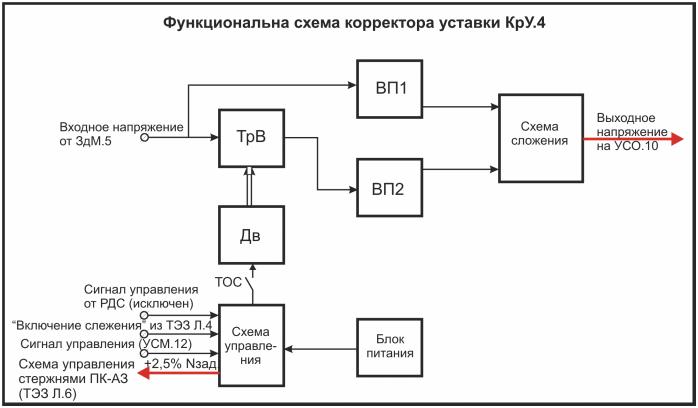

Рис. 6‑60 Функциональная схема корректора уставки КрУ.4

ТОС – тумблер отключения слежения; Дв – двигатель; ТрВ – вращающийся трансформатор; ВП – выпрямитель.

При достижении предельных значений корректирующего сигнала +5% N_зад, ‑15% N_зад прибор КрУ.4 выдает в СЦК "СКАЛА" соответствующие сигналы, и на ЩО включаются табло "1(2) КУА верхний предел", "1(2) КУА нижний предел".

Рассмотренный выше режим работы КрУ.4, обеспечивающий поддержание выхода УСМ.12 резервного 1(2)АР в диапазоне от -8В до +8В возможен только при включенном тумблере отключения слежения (ТОС, см. Рис. 6 -60), расположенном на ЩЭП, и наличии на входе схемы управления сигнала из логики ТЭЗ Л.4 "Включение слежения".

Тумблером ТОС включается цепь питания двигателя КрУ.4. Сигнализация о выключении коррекции тумблером ТОС выведена на пульт оператора.

Во время исполнения режимов управляемого аварийного снижения мощности "АЗ-1", "АЗ-2", "УСМ" или нажатия на ПО на кнопку "Режим ПК" на входе схемы управления КрУ.4 исчезает сигнал из логики ТЭЗ Л.4 "Включение слежения", двигатель КрУ.4 отключается схемой управления. При этом пороговый триггер "+2,5%" схемы управления КрУ.4 включенного 1(2)АР вместо команд на включение двигателя выдает в логику ТЭЗ Л.6 (Рис. 7 -82) сигнал "ПК вниз" на управление стержнями ПК-АЗ. В этом случае разбаланс на выходе УСМ.12 включенного 1(2)АР будет поддерживаться в диапазоне -8В … +8В за счет периодического движения в активную зону 12-ти стержней ПК-АЗ и исполнительных органов 1(2)АР.

Значение корректирующего сигнала КрУ.4 выводятся на механический указатель, расположенный на передней панели прибора КрУ.4, и на выносной прибор (индикатор выхода), размещенный на пульте оператора.

Встроенный в КрУ.4 механический указатель отградуирован в %N_зад, а выносной прибор на ПО – в %N_ном.

Различная градуировка приборов объясняется тем, что первоначально проектом РБМК-1000 первого поколения помимо относительной коррекции уставки (подстройка резервного АР) предусматривалась и "тепловая коррекция", для которой управляющими сигналами в схеме управления КрУ.4 включенного 1(2)АР были сигналы из схемы регулятора давления в барабанах-сепараторах (РДС). Для работы КрУ.4 в режиме "тепловая коррекция" необходимо было включить режим с помощью ключа на ПО, подать на вход переменное напряжение постоянной амплитуды и частотой 1кГц, снимаемое с выходного трансформатора преобразователя напряжения (ПрН) задатчика мощности ЗдМ.5. Это напряжение не зависит от уставки ЗдМ.5 (см. Рис. 6 -59). Подача напряжения осуществлялась с помощью переключателя напряжения коррекции "Абс." - "Относ.", который расположен на задней стенке прибора КрУ.4. Так как сигнал от задатчика ЗдМ.5 на входе КрУ.4 был постоянной величиной, не зависящей от уставки ЗдМ.5, то КрУ.4 во время "тепловой коррекции" работал в режиме абсолютной коррекции. При отклонении давления в БС на заданную величину, на вход схемы управления КрУ.4 включенного 1(2)АР поступал сигнал от РДС и КрУ.4 формировал корректирующий сигнал, что приводило к соответствующему изменению мощности реактора. В настоящее время режим "тепловая коррекция" (абсолютная коррекция) исключен.

Для индикации значений корректирующего сигнала КрУ.4 в режиме "абсолютная (тепловая) коррекция" предназначен выносной индикатор, отградуированный в %N_ном, и размещенный на ПО, а в режиме "относительная коррекция" - встроенный механический указатель, отградуированный в %N_зад.

КрУ.4 может работать только в одном режиме коррекции. Выбор режима коррекции КрУ.4 осуществляется с помощью переключателя напряжения коррекции "Абс." - "Относ.".

КрУ.4 выдает сигналы в СЦК "СКАЛА" "КУА верхний предел", "КУА нижний предел" по показаниям встроенного механического указателя, отградуированного в % от N_зад.

Так как выносной индикатор КрУ.4 и встроенный механический указатель имеют различную градуировку, то при работе на мощности, меньшей номинальной, сигнализация "КУА верхний предел"/ "КУА нижний предел" срабатывает при показаниях расположенного на ПО индикатора, не достигших крайних значений диапазона шкалы (-15%, +5% N_ном.).
