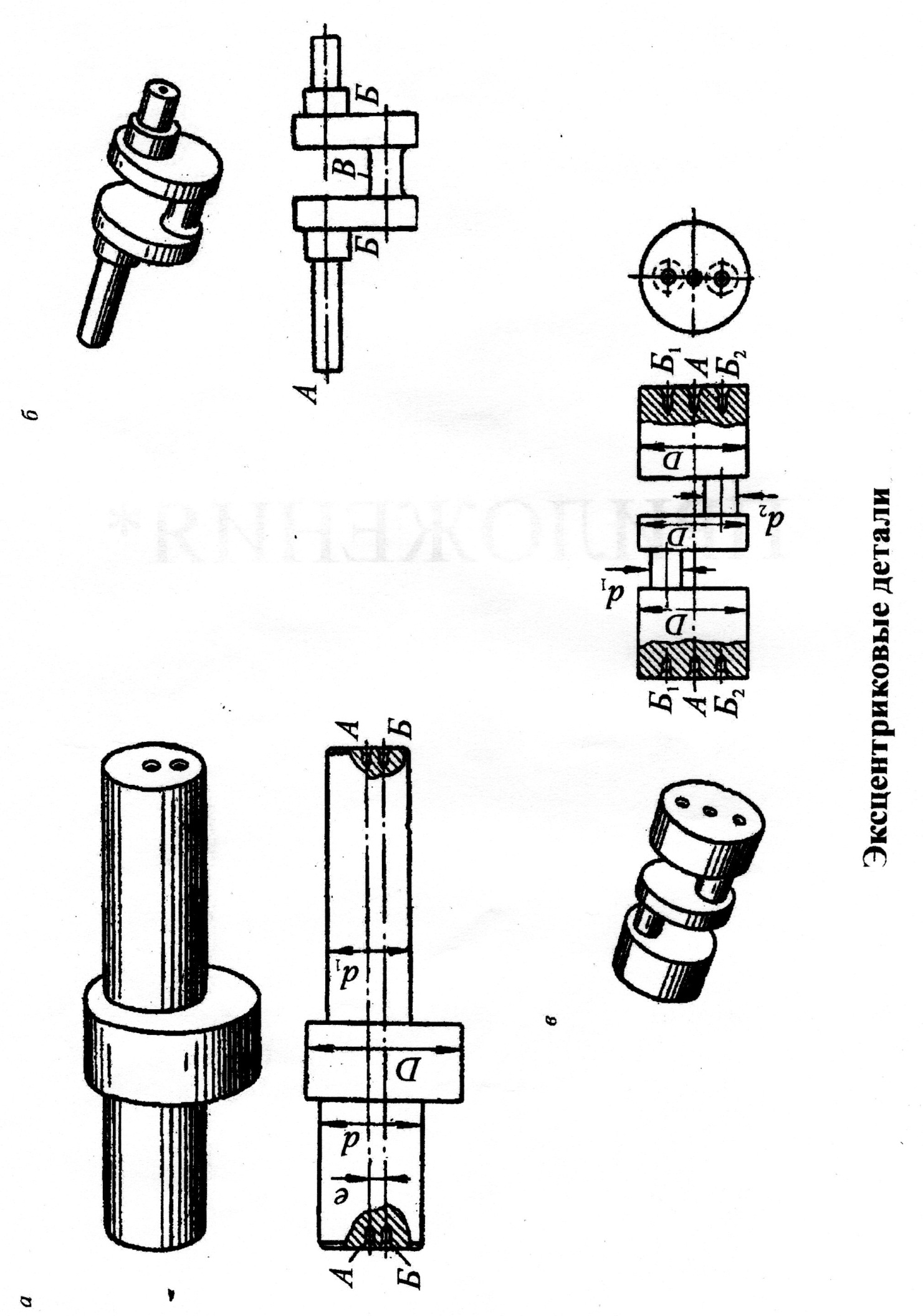

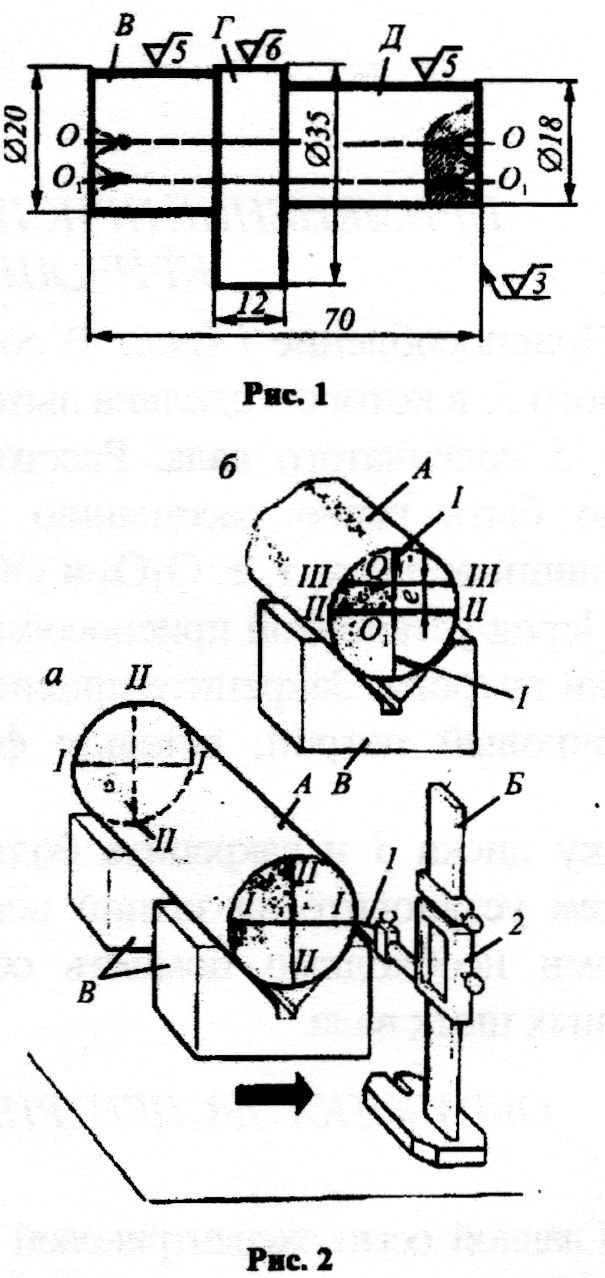

1. Обработка эксцентриковой детали типа коленчатого вала

Наладьте приспособление и станок для обтачивания кривошипной шейки 5 коленчатого вала II. Вращением винта 1 приспособления I (рис. 3) переместите ползун 2 с центровым отверстием А по линейке 7 на величину эксцентриситета. Вставьте коленчатый вал фланцем б коренной шейки в корпус 3 приспособления I и закрепите болтами 4. Другой конец коленчатого вала поддерживайте задним центром. Установите требуемый противовес и проходной прямой чистовой резец.

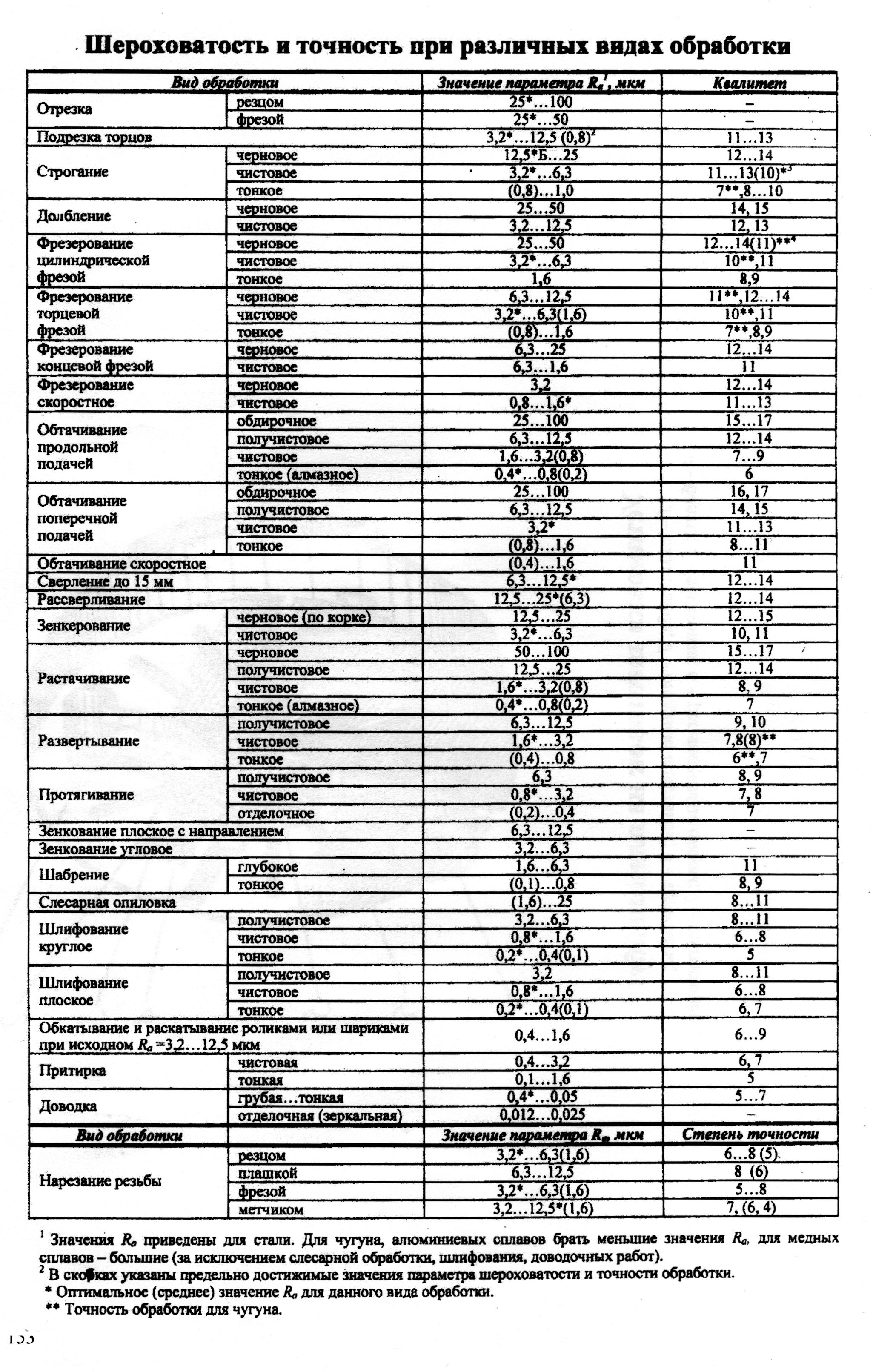

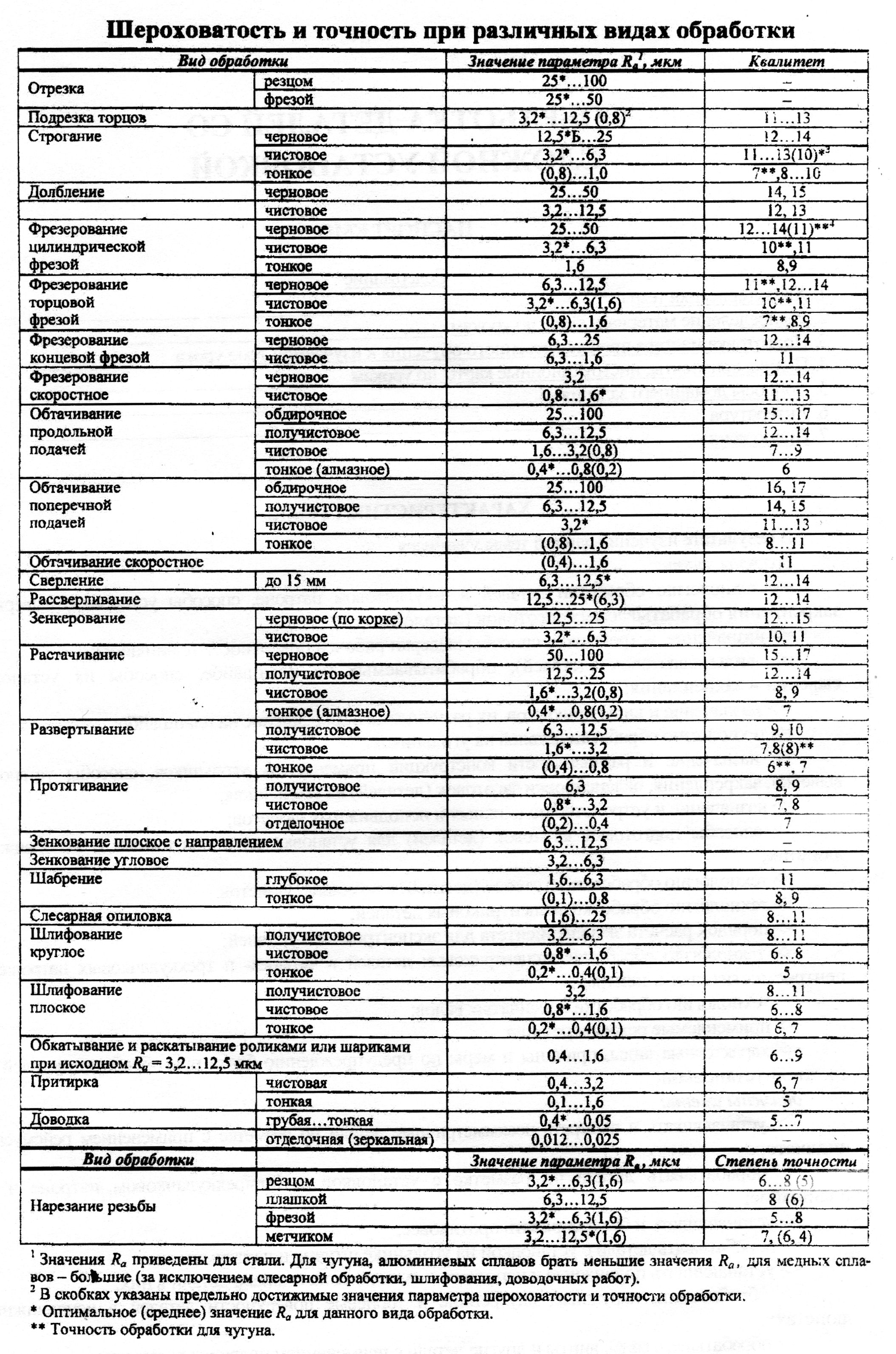

2 . Подберите по нормативным таблицам справочника скорость резания и подачу. Определите требуемую частоту вращения шпинделя. Настройте станок и приступите к обтачиванию шейки.

П рименение приспособлений токарей-новаторов при обработке кривошипных шеекногоколенчатого вала

Приспособление I (рис. 4) состоит из малого диска 1 и большого 3, в котором сделана выточка для фланца 4 коренной шейки 5 коленчатого вала. Расстояние между осями дисков должно быть равно расстоянию между осями коренных и кривошипных шеек, т. е. О₁О₁ и ОО.

Перед установкой приспособления I проверьте на биение кулачки патрона. Закрепите приспособление малым диском в 3-кулачковый патрон, вставьте фланец коленчатого вала в

выточку диска 3 и закрепите болтом 2. Другой конец вала с фланцем установите на задний центр. При полировании шеек жимками необходимо помнить об эксцентричном вращении коренных шеек вала.

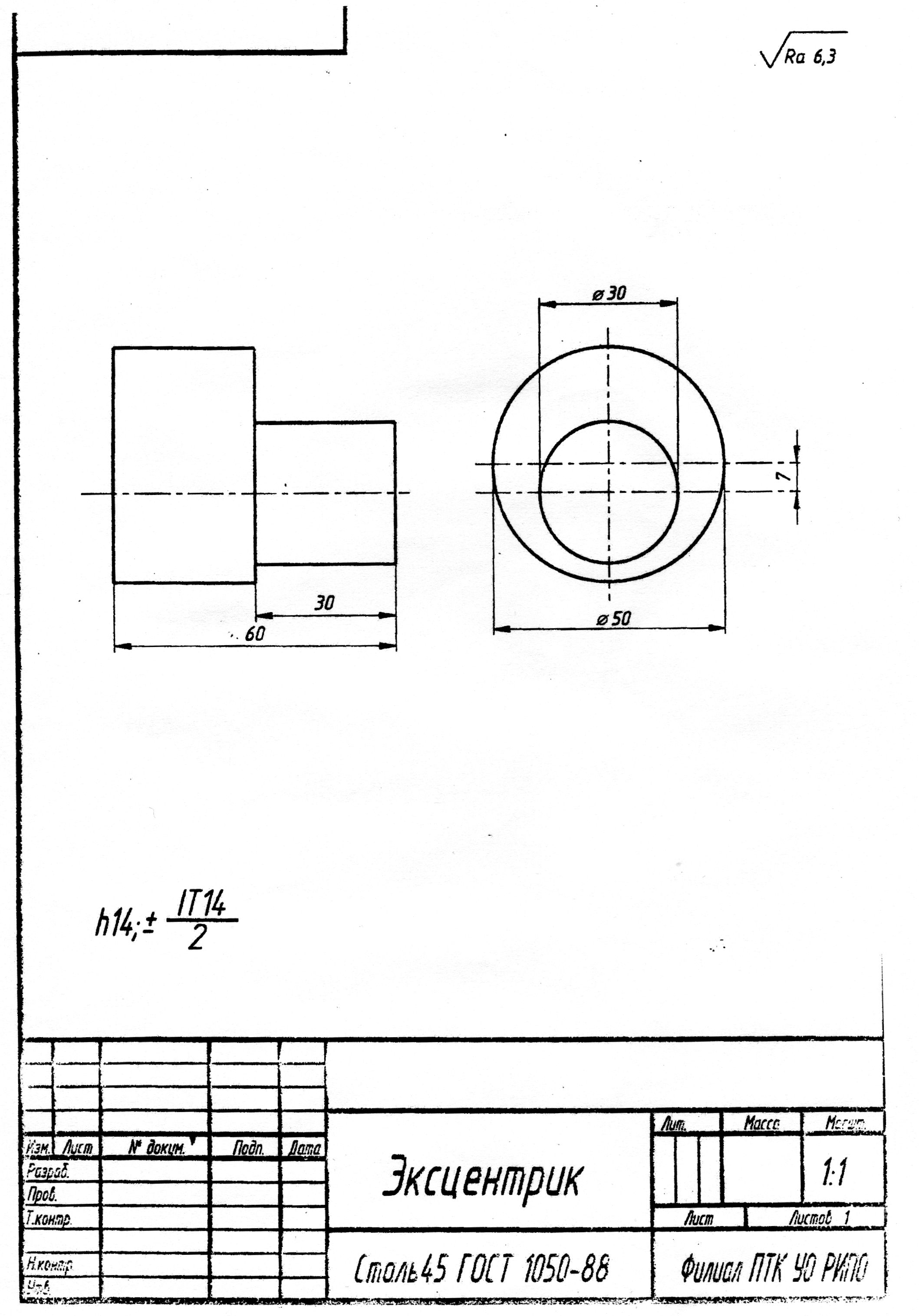

ОБРАБОТКА ЭКСЦЕНТРИКОВОЙ ДЕТАЛИ ТИПА ВТУЛКИ

Главной осью эксцентриковой детали типа втулки является ось ОО отверстия и поверхности Б, а эксцентричной поверхности А - ось О₁О₁ (рис. 5).

1. Установите и закрепите заготовку. Для чего используйте 3- или 4- кулачковый патрон. Заготовку установите с наименьшим радиальным и торцевым биением, подрежьте торец до получения чистой и ровной поверхности. Обточите начерно поверхность А на длину, равную 1 + (2.. .3) мм (рис. 6).

3. Установите заготовку поверхностью А в патрон, подрежьте второй торец, обточите начерно поверхность Б, обработайте отверстие В (рис. 7). При установке заготовки в 3- или 4-кулачковый патрон сместите ее с основной осью на двойную величину эксцентриситета, подрежьте торец, предварительно просверлите отверстие, расточите, а если потребуется, разверните его окончательно.

4. Насадите заготовку на пологоконическую оправку, обработайте торцы и поверхности А и Б (рис. 8). Возьмите пологоконическую центровую оправку с таким же точно эксцентриситетом, как и у заготовки. При подрезании правого и левого торцов поверхности А и обтачивании поверхности Б оправку установите на основную ось центровых отверстий ОО, а при обтачивании эксцентриковой поверхности А-на ось центровых отверстий О₁О_1.
