III. Настройка станка 16к20 на заданную частоту вращения шпинделя и требуемую величину подачи

1. Настройка станка на заданную частоту вращения

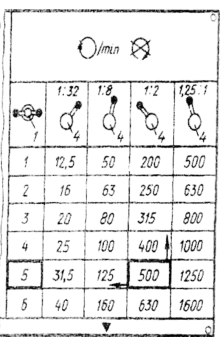

1.1. Настроить станок на частоту вращения 500 об/мин. Наклонить рукоятку 4 (рис. 2, а, б, правая часть таблицы) в левое крайнее положение. Повернуть рукоятку 1, на ступицы которой нанесены цифры от 1 до 6, до совмещения цифры 5 (рис. 2, б) с вертикаль­ной стрелкой, помещённой над рукояткой 1.

1.2. Включить и выключить механизм вращения шпинделя.

Рис. 2. Настройка станка 16К20 на режимы резания

2. Настройка станка на требуемую величину подачи

2.1. Настроить станок на S = 0,15 мм/об. Для настройки станка нужно рукоят­ку 5 установить в положение В, рукоятку 7 в положение III, рукоятку 2 - на нормаль­ный шаг резьбы, рукоятку 3 - на правую резьбу; рукоятку б - на подачу (рис. 2). В верхней части таблицы (рис. 2, б) указаны величины продольных подач.

2 2. Включить механизм вращения шпинделя,

2.3. Включить механизм суппорта на прямую продольную подачу. При подходе каретки суппорта к передней бабке на расстояние 150...200 мм выключить механизм подачи суппорта и включить его на обратную продольную подачу для возвращения на середину направляющих станины. Выключить механизм подачи суппорта.

2.4. Включить механизм суппорта на прямую поперечную подачу. При подходе передней части резцедержателя к оси центров выключить механизм подачи суппорта и включить его на обратную поперечную подачу для возвращения поперечных салазок в первоначальное положение.

2.5. Выключить механизм подачи суппорта и механизм вращения шпинделя.

Урок № 2. Упражнения в управлении токарным станком, установке и закреплении резцов и заготовок Цель урока

Научиться:

=> правильно определять соответствие высоты станка росту рабочего, принимать рабочее положение у станка, включать и выключать электродвигатель, пускать и устанавливать привод главного движения при прямом и обратном вращении шпинделя, включать и выключать суп­порт станка;

=> устанавливать трёхкулачковый самоцентрирующий патрон на шпинделе устанавли­вать и снимать кулачки трехкулачкового патрона, устанавливать, выверять по диаметру и торцу заготовки типа дисков и валиков в трёхкулачковомсамоцентрирующем патроне, снимать заго­товку и патрон;

=> устанавливать резец в резцедержателе, откреплять, поворачивать и закреплять резце­держатель, откреплять и снимать резец с подкладками.

Оснащение урока

=> Станок модели 16К20 или 1К62, комплекты принадлежностей и приспособлений;

=>трёхкулачковый самоцентрирующий патрон;

=> ключ (торцовый) патронный;

=> оправки направляющие шпиндельные;

=> молоток;

=> крючок для прочистки резьбового патрона;

=> заготовки диаметром 60...70 мм и длиной 40...50 мм;

=> мел кусковой;

=> обтирочный материал;

=> передний и задний центры;

=> проходные отогнутые резцы;

=> подкладки разных размеров по толщине;

=> остальное - по нормативам.
