Обтачивание конической поверхности

1. Установите и закрепите заготовку и проходной резец. При установке заготовки в центрах обратите внимание на смазку заднего центрового отверстия, наличие удлиненного пальца поводковой планшайбы.

2. Целесообразнее применять вращающиеся задние центры с шаровой вершиной. Размеры и конусность проверьте по калибр-втулке.

УРОК. ОБРАБОТКА КОНИЧЕСКИХ ПОВЕРХНОСТЕЙ С ПОМОЩЬЮ КОНУСНОЙ ЛИНЕЙКИ

Цель урока

Научиться:

=> устанавливать конусную линейку на токарном станке;

=> определять направление поворота конусной линейки и поворачивать ее на определенную

=> величину в градусах или миллиметрах

=> обтачивать наружные конические поверхности с помощью конусной линейки; проверять

=> наружные конические поверхности деталей.

Оснащение рабочего места

=> Станок модели 1K62, комплекты принадлежностей и приспособление с конусной линейкой;

=> зацентрованные заготовки для упражнений и производственных заданий;

=>штангенциркуль с ценной деления по нониусу ОД.. .0,05 мм;

=> измерительная линейка;

=> шаблон;

=> универсальный угломер;

=> калибр-втулка;

=> гаечный ключ 14x17;

=> центры (жесткий и вращающийся);

=> проходные резцы (черновой и чистовой);

=> хомутики;

=> защитные очки;

=> крючок для отвода и удаления стружки.

1. Наладка станка для обтачивания наружных конических поверхностей с

помощью конусной линейки

1.1. Определите угол уклона конуса.

1.2. Наладьте станок на обтачивание наружной конической поверхности.

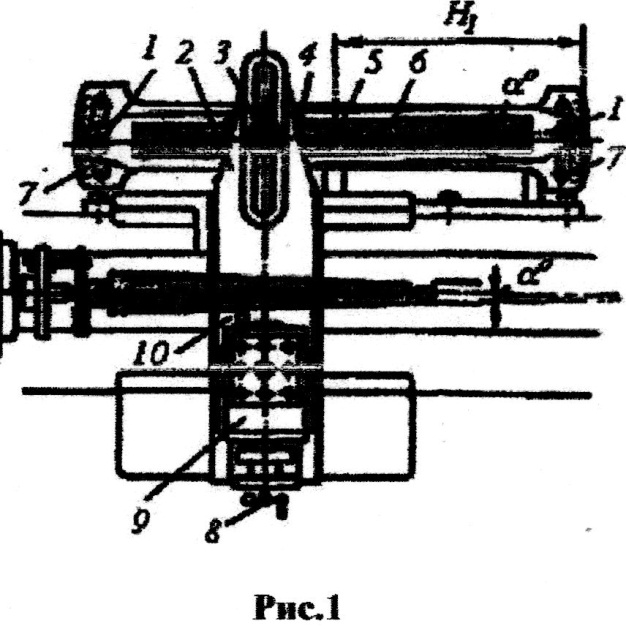

Отвинтите гайку I (рис. 1) на 1-2 оборота, повертите линейку б около ее оси 5, пользуясь градуированной шкалой 7, на угол а, завинтите гайки.

а) Поперечные салазки паза для гайки винта поперечной подачи

Верхнюю поворотную часть суппорта 9 повертите к оси заготовки под углом 90. Временно удалите винт 8 поперечной подачи нижних салазок 10 суппорта. Закрепите гайкой 3 нижние поперечные салазки 2, с ползуном 4.

б) Поперечные подачи салазок суппорта с пазом для гайки винта поперечной подачи.

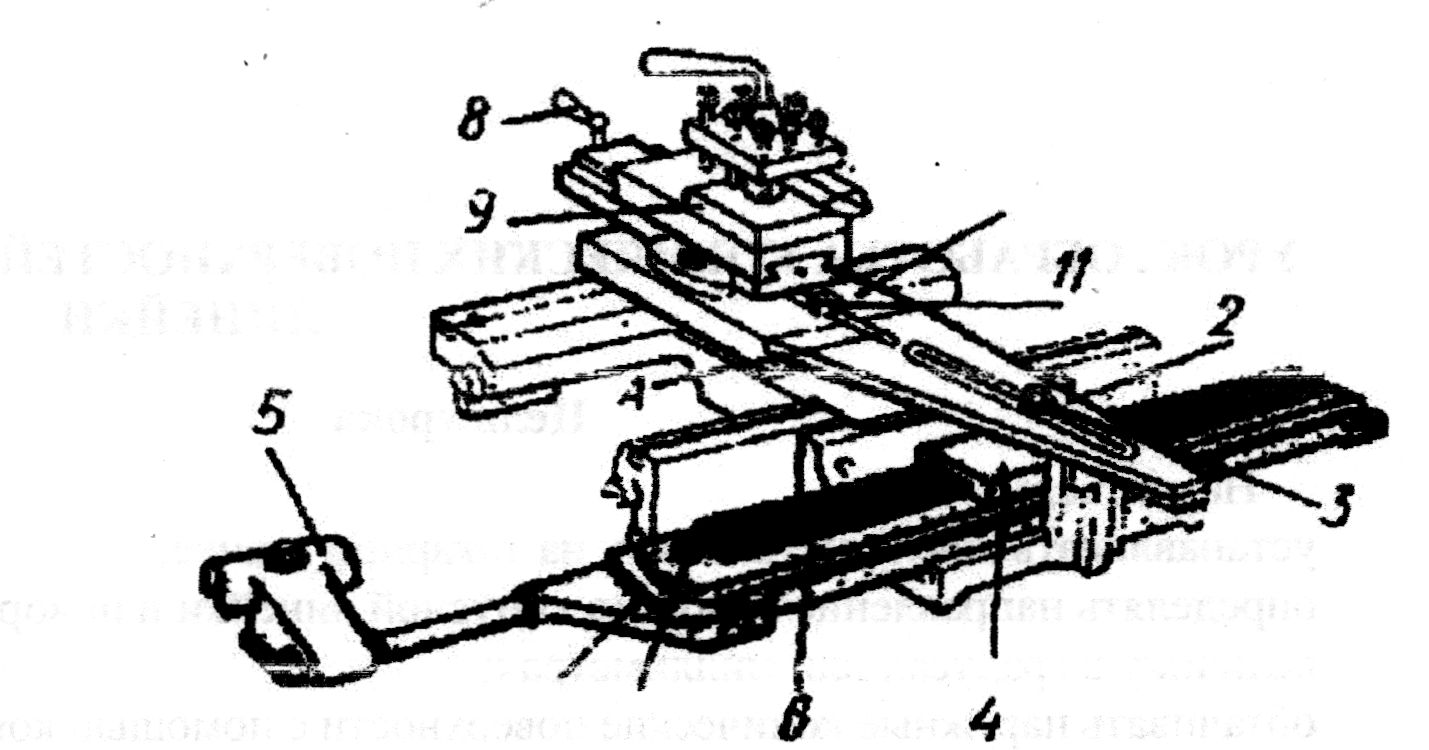

Для поворота линейки 6 (рис. 2) отвинтите гайку 1, и по шкале 7 поверните линейку 6. После поворота линейки 6 и верхней части суппорта 9 отвинтите винт 11 крепления гайки-винта поперечной подачи нижних салазок который в этом случае не удален. Прорезь А позволяет перемешаться салазкам 10, а следовательно и резцу вместе с ползуном 4 и тягой 2.

Закрепите гайку 3. Закрепите нижнюю часть линейки на станине при помощи кронштейна 5. Если на линейке нет градусных делений, величину С поворота линейки определите по формуле: С = H₁ / D-d / 2l

где НI - расстояние от оси 5 линейки до ее конца (рис. 1), мм; l - длина конической поверхности конуса обрабатываемой детали, мм.

2. Обтачивание конической поверхности

Обточите коническую поверхность.

Резец подайте на требуемую глубину резания, вращая рукоятку винта верхней по­воротной части суппорта (рис. 1, 2). Смотрите инструкционную карту "Обработка наружных поверхностей поворотом верхней части суппорта"

УРОК. РАСТАЧИВАНИЕ КОНИЧЕСКИХ ОТВЕРСТИЙ ПОВОРОТОМ ВЕРХНИХ САЛАЗОК СУППОРТА. РАЗВЕРТЫВАНИЕ КОНИЧЕСКИХ ОТВЕРСТИЙ

Цель урока

Научиться:

=> подготавливать цилиндрические отверстия для дальнейшей обработки конической поверхности;

=> предварительно и окончательно растачивать и проверять пологие и крутые внут­ренние конические отверстия под дальнейшее развертывание;

=> определять возможные дефекты деталей, меры их предупреждения и устранения; => развертывать пологие конические отверстия комплектом разверток;

=> применять высокопроизводительные приемы при обработке сопрягаемых кониче­ских поверхностей комбинированными резцами, с помощью специальных приспо­соблений.

Оснащение рабочего места

=> Заготовки с цилиндрическими отверстиями;

=> расточные резцы (черновой и чистовой);

=> твердосплавные резцы (проходные, расточные, проходной двухсторонний, комби­нированный);

=> штангенциркуль с ценой деления по нониусу 0,1...0,05 мм;

=> калибр-пробки, соответствующие размерам обрабатываемого конического отвер­стая;

=> спиральное сверло диаметром в соответствии с размером диаметра меньшего осно­вания конического отверстия по чертежу;

=> комплект конических разверток (3 шт);

=> развертка с упором;

=> приспособления;

=> качающийся патрон;

=> нож-развертка;

=> защитные очки:

=> крючок для отвода и удаления стружки.

РАСТАЧИВАНИЕ КОНИЧЕСКИХ ОТВЕРСТИЙ
