Урок № 3. Снятие пробной стружки на длине 4...5 мм на заданную глубину Цель урока

Научиться:

=> устанавливать резец на требуемую глубину резания и длину обрабатываемой поверхности с отсчётом по лимбам;

=> снимать пробную стружку на длине 4...5 мм на заданную глубину;

=> затачивать проходные резцы, проверять углы, доводить фаски головки резца.

Оснащение урока

=>Станок модели 16К.20 или 1К62, комплекты принадлежностей и приспособлений; =>резцы проходные, прямые правые;

=>отогнутые проходные резцы;

=>штангенциркуль с величиной отсчёта по нониусу 0,1 мм; =>измерительная линейка;

=>заготовки типа вала диаметром 30...40 мм и длиной 40...50 мм; =>защитные очки;

=>крючок для отвода и удаления стружки; =>шаблоны;

=>универсальный угломер для проверки углов резцов; =>мелкозернистый брусок из зелёного карбида кремния.

1. Подача резца на требуемую глубину резания и длину

обрабатываемой поверхности с отсчётом по лимбам

Определить число делений лимбов полной i_п и продоль­ной i_пр подач, на которое необходимо повернуть лимбы при обработке заготовки по заданным размерам.

Лимб поворотной части суппор­та, одно деление = 0,05мм

Пример. Обточить начисто предварительно обработанную

заготовку диаметром D=42mm до окончательного диаметра d=41,2

мм на длину первой ступени l= 62 мм за один проход (рис. 1).

Цена деления лимба винта поперечной подачи 0,05 мм на диаметр. При повороте лимба поперечной подачи на одно деление резец-будет подан на глубину резания t=0,025 мм, а диаметр наружной поверхности уменьшается не на 0,025, а на 0,05 мм.

Поэтому для определения числа делений лимба i_п необходимо разделить разность диаметров (D- d) до и после обработки на 0,05 мм или умножить на

20:

Лимб поперечной пода­чи с танка 61К62;16К20 Одно деление -0,0505 мм но диаметр

Лимб продольной подачи Одно деле­ние -=1,0 мм

Рис.1

или

делений

Если число делений лимба S_п больше числа делений на лимбе Sji, то нужно разделить

чтобы узнать, на сколько полных оборотов и делений нужно повернуть лимб поперечной подачи. Например: D=62;d=50.

, ;т.е. 1 об. + 40 делений.

Число делений лимба винта продольной подачи S_np=62, т.к. цена одного деления лимба 3 рав­на 1 мм (рис.1), а длина ступени приведенном примере равна 62 мм.

2. Снятие пробной стружки

2.1. Установить и закрепить заготовку и

резец.

Заготовку 7040 мм (рис. 2) установить и закрепить в трёхкулачковом самоцентрирующем патроне с вылетом из кулачков 100... 120 мм. Резец проходной правый 2 установить в резцедержателе перпендикулярно оси обрабатываемой заготовки.

2.2. Включить вращение шпинделя, поставить резец в исходное рабочее положение.

Резец 2 (рис. 2) подвести ручной подачей к вращающейся заготовке 1 до соприкосновения вершины 3 резца с её поверхностью Переместить резец вправо так, чтобы его вершина находилась на расстоянии 8... 10 мм от торца заготовки (рис. 3).

2.3. Выключить вращение шпинделя.

2.4. Подать резец на требуемую глубину резания по лимбу поперечной подачи. Левой рукой удерживать рукоятку винта, а правой повернуть кольцо 1 лимба до совпадения его нулевого штриха с риской 2 (рис. 4), на неподвижной втулке закрепить лимб стопорным винтом Л. Подать резец по лимбу поперечной подачи. Подать резец по лимбу на требуемое количество делений (рис. 5). Лимб вновь установить на нулевое деление.

2.5. Включить вращение шпинделя.

2.6. Обточить заготовку на длину 4...5 мм ручной подачей каретки суппорта.

После протачивания заготовки на заданную длину (рис. 6) отвести резец от обрабатываемой по­верхности и переместить в исходное положение.

2.7.Выключить вращение шпинделя и измерить диаметр обточенной поверхности заготов­ки.

Если диаметр обточенной части заготовки полу­чился больше требуемого размера, то скорректировать, на какое число делений лимба поперечной подачи нуж­но подать резец, чтобы получить нужный диаметр обрабатываемой поверхности.

После снятия стружки измерить диаметр обточенной поверхности. Так поступать до получения заданного размера.

2.8. Включить вращение шпинделя.

2.9.Обточить заготовку на длину 40...50 мм ручной подачей суппорта.

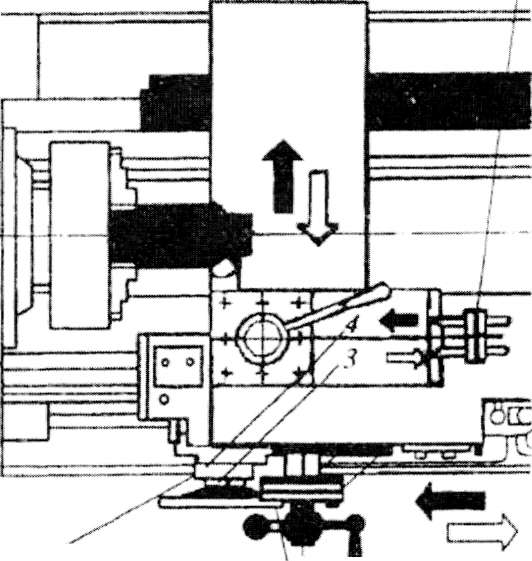

Для выдерживания заданной длины обрабаты­ваемой поверхности продольный лимб 3 нужно уста­новить нулевым штрихом против риски 4 (рис. 4), ко­гда вершина резца будет находиться против торца за­готовки или после касания режущей кромкой проход­ного упорного резца поверхности резца. Закрепить лимб стопорным винтом Б (рис. 4) Равномерно, с не­большой ручной продольной прямой подачей, пере­мещать каретку суппорта с резцом, выдерживая длину обтачиваемой поверхности.

Когда резец переместится на величину заданного размера, подачу каретки суппорта прекратить. Резец отвести от обрабатываемой поверхности на себя и переместить в исходное положение.

2.10. Выключить вращение шпинделя, электродвигатель; открепить и снять заготовку, резец и подкладки.

2.11. Привести в порядок рабочее место.

Крупную (вьющуюся) стружку удалить специальным крючком, мелкую стружку - щеткой
