Измерение наружных углов.
При измерении углов от 0°до 50° угломер используется в полном комплекте, как показано на рис. 3. Отсчет результатов измерения производят по правой части шкалы отсчетного устройства по свойствам вертикальных улов. В этом случае одной гранью угла будет грань линейки 7, во втором - грань линейки 2. Возможное положение сектора показано на рис. 4а.

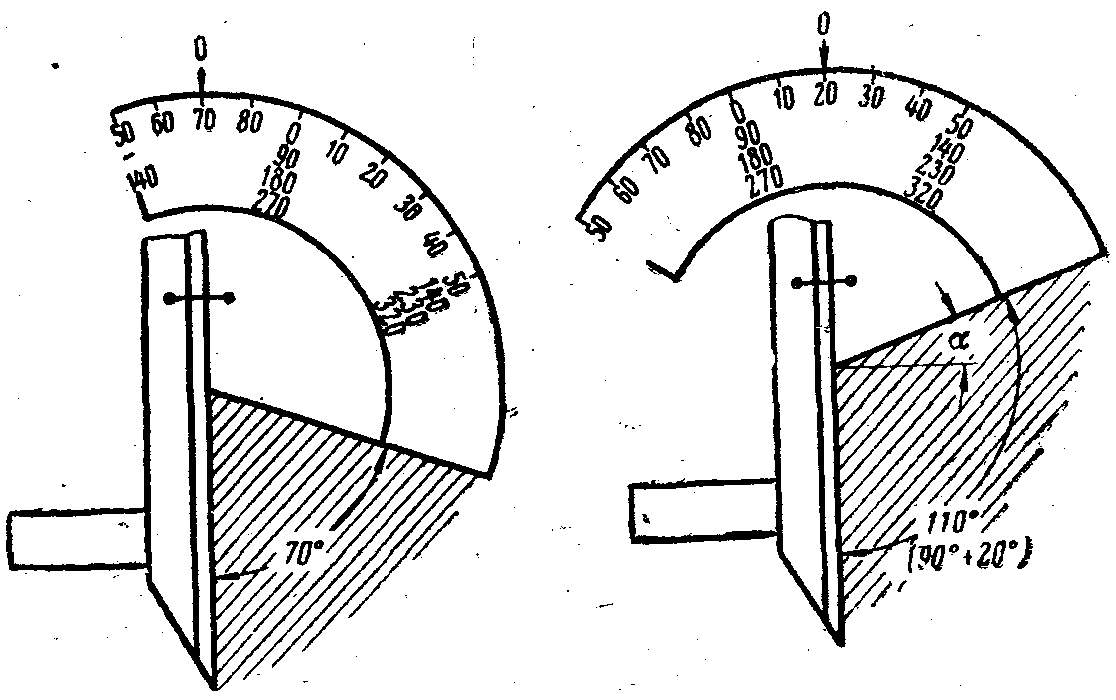

Для измерения углов свыше 50° до 140° линейку 2 закрепляют в хомутике 4, предварительно снять угольник 3 с хомутиком 1 (рис.3). Это положение показано на рис. 8.4б. В таком положении угольника раствор между измерительными гранями линейки увеличивается на 90°. Для измерения углов от 50° до 90° используют левую шкалу (свойство вертикальных углов), а при измерении углов от 90° до 140° - правую шкалу. В первом случае результат отчисляют по шкале, а во втором случае (90°+α), т.е. к измеренному значению α прибавляют 90°.
Для измерения наружных углов от 140° до 180°отъединяют от угольника 3 (рис.3) линейку 2 вместе с хомутиком 1. Раствор между измерительными гранями увеличивается еще на 90° (рис. 4в,г). При такой комбинации угломера наружные углы от 140° до 180° измеряют, ведя, отсчет по левой шкале (действительное значение угла будет 90°+α), а внутренние углы от 130° до 180° - по правой шкале (значение, угла будет, равным 180°-α). В принципе таким способом можно измерять углы от 140° до 230°.
Измерение внутренних углов.
Измерение внутренних углов от 180° до 230° было рассмотрено выше. Результат измерения отсчитывают по правой шкале отсчетного устройства, а действительное значение угла определяют отняв из 180° угол α (рис. 4г).
Внутренние углы от 130° до 40° измеряют, используя грани линейки 7 (рис.3.) и грани пластинки нониусного сектора 9, предварительно сняв с угломера угольник 3, линейку 2 и соединяющие их хомутики 4 и 1. Внешний угол, заключенный между ними, при этом увеличивается еще на 90° и будет изменяться от 230° до 320°, а внутренний угол находится в пределах 130° - 40° (рис.4д).
Значение угла α определяют, по левой и правой части шкалы от нуля, действительное значение внутреннего угла определяют по формулам, приведенным в табл. 1.
а) |
б) |
в) г) |
д) |
Рис.4. Положение деталей угломера конструкций Семенова при измерении наружных углов: а) от 0° до 50°; б) от 50° до 140°; в) от 140° до 100°; внутренних углов: г) от 130° до 180°; д) от 40° до 130°.
Таблица 1. Формулы для определения действительного значения углов
при измерении нониусными угломерами.
Средства измерения |
Угломер Кушникова УМ |
Угломер универсальный Семенова УН |
|||||||
Наружные углы |
Внутренние углы |
||||||||
Пределы углов |
0°-90° |
90°-180° |
0°-50° |
50°-90° |
90°-140° |
140°-80° |
130°-80° |
90°-130° |
40°-90° |
Действительный размер |
α отсчет |
α отсчет +90° |
α отсчет |
α отсчет + 90° |
180°-α отсчет |
90° - α отсчет |
