4.1. Аппаратура «СуперГвоздь».

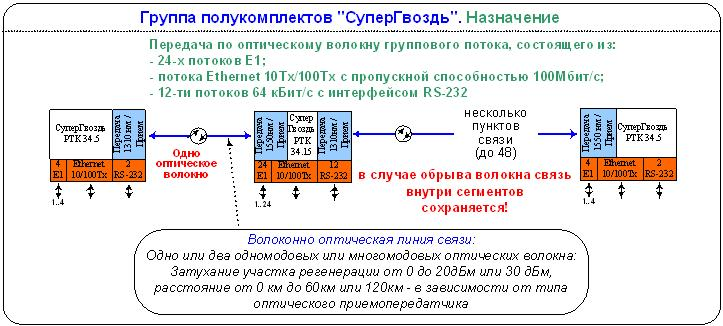

Назначение аппаратуры.
Аппаратура цифрового волоконно-оптического линейного тракта (ЦВОЛТ) «СуперГвоздь» предназначена для передачи между двумя или несколькими (до 48) пунктами связи по одному или двум одномодовым или многомодовым оптическим волокнам:
Продолжение приложения А
- 24 первичных цифровых потоков Е1 (2,048 Мбит/с);
- потока Ethernet 10Tx/100Tx с пропускной способностью 100 Мбит/с;
- 12 каналов по 64 кбит/с с интерфейсом RS-232.
Потоки E1 и каналы RS-232 могут организовываться в любом количестве (в пределах возможности аппаратуры) между любыми полукомплектами, соединенными оптическим волокном.
Поток Ethernet 10Tx/100Tx c пропускной способностью 100 Мбит/с позволяет включить в одну подсеть все полукомплекты, соединенные волоконно-оптической линией связи (ВОЛС). Особенности аппаратуры «СуперГвоздь».
Аппаратура может включаться по схеме организации связи: «точка-точка», «точка-точка по одному волокну», «кольцо», «кольцо с резервированием», «связь по одному волокну между несколькими пунктами связи».
Для организации связи можно использовать одно или два одномодовых или многомодовых оптических волокна. Для организации связи по одному оптическому волокну используются полукомплекты с совмещенными в одном приборе оптическими приемником и передатчиком. При этом передача и прием по одному направлению ведутся на разных длинах волн оптического излучения, что позволяет обеспечить максимально большую длину регенерационного участка, работая по одному волокну.
Конфигурация сети, контроль и управление полукомплектами осуществляется непосредственно в пункте связи. В любом пункте связи можно проконтролировать работу ближайших по направлению ВОЛС полукомплектов.
Максимальная длина участка регенерации зависит от типа оптического волокна и длины волны излучения используемого лазера и варьируется в зависимости от типа полукомплекта и типа лазера в пределах от 40 до 120 км.
Полукомплекты аппаратуры выпускаются в различных модификациях, полностью совместимых друг с другом. Модификации отличаются количеством выделяемых потоков Е1 (4 или 24), количеством выделяемых каналов RS-232 ( 2 или 12), типом оптического модуля (одно или двухволоконный), мощностью и длиной волны излучения лазера, напряжением питания (от -36 В до -72 В или 220 В, 50 Гц). Наличие разных модификаций полукомплектов позволяет гибко решать задачи по организации связи и экономить при этом ресурсы.
Полукомплекты аппаратуры, предназначенные для работы в промежуточных пунктах связи, обеспечивают 100% резервирование оптического линейного тракта, что позволяет обеспечить Продолжение приложения А
бесперебойную передачу группового потока в случае обрыва волокна на одном из участков ВОЛС или в случае пропадания питания в одном из пунктов связи.
Более подробную информацию об аппаратуре «СуперГвоздь», схемы организации связи, графическое изображение полукомплектов, состав оборудования полукомплектов «СуперГвоздь», назначение полукомплектов, технические характеристики см. в приложение Б.
